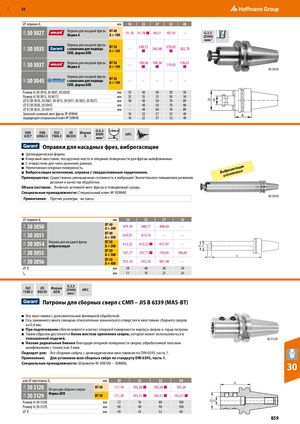

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 858
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
| ⌀оправки d1 | мм | 16 | 22 | 27 | 32 | 40 | |||
| 32A 30 3027 31A 30 3035 | Оправка для насадной фрезы Форма А Оправка для насадной фрезы с каналами для подвода СОЖ, форма ADB | BT 40 A = 100 BT 50 A = 100 | 91,78 – | 91,78 ■ 240,72 ■ | 94,51 245,48 | 107,91 270,02 ■ | – 282,70 | G 2,5 25000 мин-1 | |
| 32A 30 3037 | Оправка для насадной фрезы Форма А | BT 50 A = 100 | – | 100,56 ■ | 100,56 ■ | 119,65 | 136,61 ■ | 30 3035 | |
| 36E 30 3045 Размер A (30 3010, | 30 3007, 30 30 | Оправка для насадной фрезы с каналами для подвода СОЖ, форма ADB 20) | BT 50 A = 100 мм | – 35 | – 40 | – 40 | – 50 | – 50 | |
| Размер A (30 3015, | 30 3017) | мм | 35 | 35 | 35 | 50 | 50 | 1 | |
| ⌀ D (30 3010, 30 3 ⌀ D (30 3020, 30 3 | 007, 30 3015, 3 045) | 0 3017, 30 3025, 30 3027) | мм мм | 38 – | 48 48 | 50 58 | 78 78 | 89 88 | d D |
| ⌀ D (30 3035, 30 3 | 037) | мм | – | 48 | 60 | 78 | 89 | ||
| Запасной затяжно | й винт фрезы | № 309860 | 16 | 22 | 27 | 32 | 40 | A | |
| подходящий спец | иальный ключ | № 309840 | 16 | 22 | 27 | 32 | 40 |
G 6,3 ≤6мкм
| DIN | DIN | ISO | JIS | Форма | 8000 | HPC | |
| 6357 | 69882-3 | 7388-2 | B6339 | A | мин |
-1 Оправки для насадных фрез, виброгасящие
- Цилиндрическая форма.
- Конусный хвостовик, посадочное место и опорные поверхности для фрезы шлифованные.
- С отверстием для чипа хранения данных.
- Увеличенная опорная поверхность. ящее
- Виброгасящее исполнение, оправка с твердосплавным сердечником. Виброгас
Преимущество: Существенно уменьшенная склонность к вибрации! Значительное повышение режимов исполнение резания и качества обработки.
Объем поставки: Включая затяжной винт фрезы и поводковый сухарь.
Специальные принадлежности: Специальный ключ № 309840. 30 3050
Примечание: Прочие размеры - на заказ.
| ⌀ оправки d | мм 16 | 22 | 27 | 32 | |
| 1 | |||||
| 30 3050 | BT 40 | ||||
| A = 200 | 479,70 | 488,17 | 498,04 | – | |
| 30 3051 | BT 40 | ||||
| A = 300 | 610,91 | 615,14 | – | – |
30 3054 Оправка для насадной фрезы BT 50
| виброгасящая | A = 200 | 612,32 | 612,32 ■ | 617,97 | – | ||||
| D d1 | |||||||||
| 30 3055 | BT 50 | ||||||||
| A = 300 | 747,77 | 747,77 ■ | 759,05 | 784,45 | |||||
| L | A |
30 3056 BT 50 4
| A = 400 | 972,10 | 972,10 | 981,98 | – | ||
| ⌀ D | мм | 38 | 48 | 58 | 78 | |
| L | мм | 17 | 19 | 21 | 24 |
4
G 2,5
| ISO | JIS | Форма | 25000 | HPC |
| 7388-2 | B6339 | ADB | мин |
-1 Патроны для сборных сверл с СМП – JIS B 6339 (MAS-BT)
- Все хвостовики с дополнительной финишной обработкой.
- Ось зажимного винта смещена относительно конического отверстия в хвостовике сборного сверла на 0,4 мм.
- При подтягивании обеспечивается контакт опорной поверхности корпуса сверла и торца патрона.
- Таким образом достигается более жесткое крепление сверла, которое может использоваться с повышенной подачей. 30 3128
- Низкие радиальные биения благодаря опорной поверхности сверла, обработанной плоским шлифованием с точностью 3 мкм.
Подходит для: Все сборные свёрла с цилиндрическим хвостовиком по DIN 6595, часть 1. Применение: Для установки всех сборных свёрл по стандарту DIN 6595, часть 1.
Специальные принадлежности: Штревели № 308760 − 308806. 30
| для ⌀ хвостовика D1 | мм | 20 | 25 | 32 | 40 |
| 31A 30 3128 Патрон для сборного сверла | BT 40 | 117,18 | 105,26 ■ | 105,26 ■ | 105,26 |
| Форма ADB 31A 30 3129 | BT 50 | 171,30 | 165,51 ■ | 165,51 ■ | 165,51 ■ |
| Размер A (30 3128) | мм | 72 | 76 | 80 | 100 |
| Размер A (30 3129) | мм | 90 | 90 | 90 | 100 |
| ⌀ D | мм | 40 | 45 | 52 | 60 |
