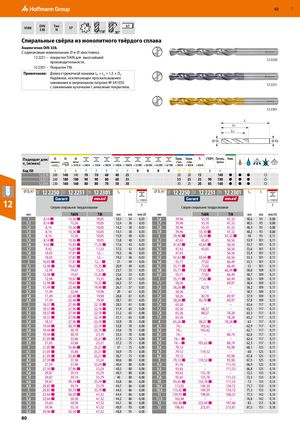

11E 11E 12E 11E 11E 12E RUE 52 VHM   DIN338   TипN  h7   2   118°   h730°    ​Спиральные свёрла из монолитного твёрдого сплава Аналогично DIN 338. С одинаковым номинальным ⌀ и ⌀ хвостовика. 12 2251 – покрытие TiAIN для высочайшейпроизводительности. 12 2250 12 2301 – Покрытие TiN. Примечание: Длина стружечной канавки LC = L2 + 1,5 × DC. Надёжное, исключающее проскальзывание зажимание в сверлильном патроне № 341050с зажимными кулачками с алмазным покрытием. 12 2251 12 2301 L LC L2 ⌀ DC ⌀ DS Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H M M S K N ​ ​ ​ ​ ​ ​ 12 2250 200 140 140 70 70 60 40 25         20 20 15   140 ● ● ●   ○   12 2251 260 180 180 90 90 80 60 35         35 25 25 90 180 ● ● ●   ○   12 2301 230 160 160 80 80 70 50 30         30 25 20 85 160 ● ● ●   ○   ⌀ DC h7 12 2250 12 2251 12 2301 L2 L ⌀ DC h7 12 2250 12 2251 12 2301 L2 L 12 Сверло спиральное твердосплавное < 1100 Nf Сверло спиральное твердосплавное < 1100 Nf мм TiAlN TiN мм мм мм/об мм TiAlN TiN мм мм мм/об 1 8,14 ■ 13,36 ■ 10,05 10,5 34 0,03 5,6 39,96 55,10 47,32 48,6 93 0,08 1,1 8,14 ■ 13,36 10,05 12,4 36 0,03 5,7 39,96 55,10 47,32 48,5 93 0,08 1,2 8,14 13,36 ■ 10,05 14,2 38 0,03 5,8 39,96 55,10 47,32 48,3 93 0,08 1,3 8,14 13,36 ■ 10,05 14,1 38 0,03 5,9 39,96 55,10 ■ 47,32 48,2 93 0,08 1,4 8,14 13,36 10,05 15,9 40 0,03 6 39,96 ■ 55,10 ■ 47,32 ■ 48 93 0,11 1,5 8,14 ■ 13,36 ■ 10,05 15,8 40 0,03 6,1 47,63 65,65 56,56 53,9 101 0,11 1,6 9,42 ■ 15,83 ■ 11,33 ■ 17,6 43 0,03 6,2 47,63 ■ 65,65 ■ 56,56 53,7 101 0,11 1,7 9,42 15,83 ■ 11,33 17,5 43 0,03 6,3 47,63 65,65 56,56 53,6 101 0,11 1,8 10,03 17,81 ■ 12,– 19,3 46 0,03 6,4 47,63 – 56,56 53,4 101 0,11 1,9 10,03 17,81 ■ 12,– 19,2 46 0,03 6,5 47,63 ■ 65,65 ■ 56,56 53,3 101 0,11 2 10,03 ■ 17,81 ■ 12,– ■ 21 49 0,05 6,6 55,71 77,02 66,49 53,1 101 0,11 2,1 12,98 ■ 19,67 ■ 15,35 ■ 20,9 49 0,05 6,7 55,71 ■ 77,02 66,49 53 101 0,11 2,2 12,98 19,67 15,35 23,7 53 0,05 6,8 55,71 ■ 77,02 ■ 66,49 ■ 58,8 109 0,11 2,3 12,98 ■ 19,67 15,35 ■ 23,6 53 0,05 6,9 55,71 77,02 66,49 58,7 109 0,11 2,4 12,98 19,67 ■ 15,35 26,4 57 0,05 7 55,71 ■ 77,02 ■ 66,49 58,5 109 0,11 2,5 12,98 ■ 19,67 ■ 15,35 ■ 26,3 57 0,05 7,1 58,26 – 69,97 58,4 109 0,11 2,6 17,49 ■ 22,48 ■ 19,98 ■ 26,1 57 0,05 7,2 58,26 ■ 82,78 – 58,2 109 0,11 2,7 17,49 22,48 19,98 29 61 0,05 7,3 58,26 – – 58,1 109 0,11 2,8 17,49 22,48 ■ 19,98 28,8 61 0,05 7,4 58,26 82,78 69,97 57,9 109 0,11 2,9 17,49 22,48 ■ 19,98 28,7 61 0,05 7,5 58,26 ■ 82,78 ■ 69,97 57,8 109 0,11 3 18,57 ■ 27,96 ■ 22,18 ■ 28,5 61 0,08 7,6 65,26 – – 63,6 117 0,11 3,1 18,57 ■ 27,96 ■ 22,18 ■ 31,4 65 0,08 7,7 65,26 88,27 – 63,5 117 0,11 3,2 18,57 ■ 27,96 ■ 22,18 ■ 31,2 65 0,08 7,8 65,26 88,27 78,28 63,3 117 0,11 3,3 18,57 ■ 27,96 ■ 22,18 ■ 31,1 65 0,08 7,9 65,26 – 78,28 63,2 117 0,11 3,4 18,57 27,96 ■ 22,18 ■ 33,9 70 0,08 8 65,26 ■ 88,27 ■ 78,28 ■ 63 117 0,11 3,5 19,44 ■ 30,70 ■ 23,19 ■ 33,8 70 0,08 8,1 74,– 103,62 – 62,9 117 0,11 3,6 19,44 ■ 30,70 23,19 ■ 33,6 70 0,08 8,2 74,– 103,62 – 62,7 117 0,11 3,7 19,44 ■ 30,70 23,19 33,5 70 0,08 8,3 74,– – 88,74 62,6 117 0,11 3,8 21,05 ■ 33,86 25,21 ■ 37,3 75 0,08 8,4 74,– ■ – – 62,4 117 0,11 3,9 21,05 33,86 25,21 37,2 75 0,08 8,5 74,– ■ 103,62 ■ 88,74 62,3 117 0,11 4 21,05 ■ 33,86 ■ 25,21 ■ 37 75 0,08 8,6 79,12 – 95,98 68,1 125 0,11 4,1 21,05 ■ 33,86 25,21 ■ 36,9 75 0,08 8,7 79,12 119,52 – 68 125 0,11 4,2 21,05 ■ 33,86 ■ 25,21 ■ 36,7 75 0,08 8,8 79,12 – 95,98 67,8 125 0,11 4,3 27,59 ■ 37,96 33,24 40,6 80 0,08 9 79,12 ■ 119,52 ■ 95,98 67,5 125 0,14 4,4 27,59 37,96 33,24 ■ 40,4 80 0,08 9,4 91,76 – 111,53 66,9 125 0,14 4,5 27,59 ■ 37,96 ■ 33,24 40,3 80 0,08 9,5 93,65 – 111,53 66,8 125 0,14 4,6 29,87 39,74 35,79 40,1 80 0,08 9,7 93,65 133,78 – 72,5 133 0,14 4,7 29,87 39,74 35,79 40 80 0,08 9,8 93,65 133,78 111,53 72,3 133 0,14 4,8 29,87 39,74 ■ 35,79 ■ 44,8 86 0,08 10 93,65 ■ 133,78 ■ 111,53 72 133 0,14 4,9 29,87 ■ 39,74 35,79 44,7 86 0,08 10,2 113,02 149,39 134,72 71,7 133 0,14 5 29,87 ■ 39,74 ■ 35,79 ■ 44,5 86 0,08 10,5 113,02 ■ 149,39 134,72 71,3 133 0,14 5,1 33,64 ■ 50,30 ■ 47,32 44,4 86 0,08 11 139,93 ■ 198,05 168,23 77,5 142 0,14 5,2 33,64 ■ 50,30 47,32 44,2 86 0,08 11,5 163,48 – – 76,8 142 0,14 5,3 33,64 50,30 47,32 44,1 86 0,08 12 163,48 ■ 233,69 ■ 187,66 83 151 0,18 5,4 39,96 55,10 47,32 48,9 93 0,08 13 196,45 272,07 215,81 81,5 151 0,18 5,5 39,96 ■ 55,10 ■ 47,32 48,8 93 0,08 ​ ​ ​ ​ ​ ​ ​ 80
