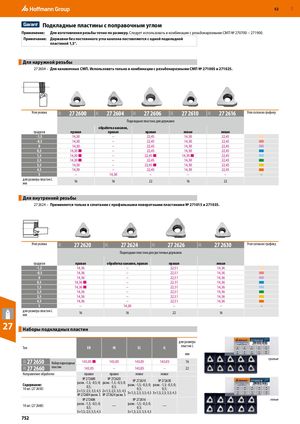

Подкладные пластины с поправочным углом

Применение: Для изготовления резьбы точно по размеру. Следует использовать в комбинации с резьбонарезными СМП № 270700 − 271900. Примечание: Державки без постоянного угла наклона поставляются с одной подкладной пластиной 1,5°.

Для наружной резьбы

27 2604 – Для канавочных СМП. Использовать только в комбинации с резьбонарезными СМП № 271005 и 271025.

Угол уклона27 260027 260427 260627 2610Угол согласно графику 27 2616
Подкладная пластина для державок
обработка канавок,
градусовправаяправаяправаялеваялевая
-1,514,30–22,4514,3022,45
-0,514,30–22,4514,3022,45
014,30–22,4514,3022,45
0,514,30 ■–22,4514,3022,45
1,514,30 ■–22,45 ■14,30 ■22,45
2,514,30 ■–22,4514,3022,45
3,514,30–22,45 ■14,3022,45
4,514,30–22,4514,3022,45
S–14,30––––
для размера пластин L
1616221622

мм Для внутренней резьбы 27 2624 – Применяется только в сочетании с профильными поворотными пластинами № 271015 и 271035.

Угол уклона27 262027 262427 2626Угол согласно графику 27 2630
Подкладная пластина для расточных державок
градусовправаяобработка канавок, праваяправаялевая
-1,514,36–22,5114,36
-0,514,36–22,5114,36
014,36–22,5114,36
0,514,36 ■–22,5114,36
1,514,36 ■–22,5114,36
2,514,36–22,5114,36
3,514,36–22,5114,36
4,514,36–22,5114,36
S –14,30–– –
для размера пластин L
16162216
мм
27
Наборы подкладных пластин
для размера
ERIRELILпластин L
Тип
мм
27 2650правые
Набор подкладных143,05 ■143,05143,05143,0516
27 2660пластин143,05–143,05–22
Направление обработкиправоеправоелевоелевое

№ 272600 № 272620 № 272610 № 272630 Содержание: разм. -1,5; -0,5; 0; разм. -1,5; -0,5; 0; разм. -1,5; -0,5; 0; разм. -1,5; -0,5; 0;

0,5; 0,5;

10 шт. (27 2650)0,5;0,5;
2×1,5; 2,5; 3,5; 4,5 2×1,5; 2,5; 3,5; 4,5
3×1,5; 2,5; 3,5; 4,5 3×1,5; 2,5; 3,5; 4,5
№ 272604 разм. S№ 272624 разм. S
№ 272606№ 272616левые
разм. -1,5; -0,5; 0;разм. -1,5; -0,5; 0;

10 шт. (27 2660) — —

0,5; 0,5; 3×1,5; 2,5; 3,5; 4,5 3×1,5; 2,5; 3,5; 4,5
