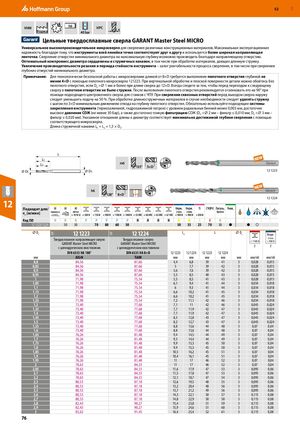

10F 10F RUE 52 VHM 2 h6 HPC  Норма     40 bar   x   Цельные твердосплавные сверла GARANT Master Steel MICRO Универсальное высокопроизводительное микросверло для сверления различных конструкционных материалов. Максимальная эксплуатационная надежность благодаря тому, что инструменты всей линейки точно соответствуют друг к другу и используется более широкая направляющая ленточка. Сверление отверстия минимального диаметра на максимальную глубину возможно производить благодаря направляющему отверстию. Оптимальный компромисс диаметра сердцевины и стружечных канавок, в том числе при обработке материалов, дающих длинную стружку. Увеличение производительности резания и периода стойкости инструмента – залог рентабельности процесса сверления, в том числе при сверлении глубоких отверстий минимального диаметра. Примечание: Для технологически безопасной работы с микросверлами длиной от 8×D требуется выполнение пилотного отверстия глубиной не менее 4×D с помощью пилотного микросверла 121223. При вертикальной обработке и плоской поверхности детали можно обойтись без пилотного отверстия, если DC =⌀ 1 мм и более при длине сверла до 12×D. Всегда следите за тем, чтобы перед переходом к следующему сверлу в пилотном отверстии не было стружки. После выполнения пилотного отверстия рекомендуется отзенковать его на 90° при помощи подходящего центровочного сверла для станков с ЧПУ. При сверлении сквозных отверстий перед выходом сверла наружу следует уменьшить подачу на 50 %. При обработке длинностружечных материалов в случае необходимости следует удалять стружку с шагом по 3×D минимальным движением отвода на глубину пилотного отверстия. Обязательно используйте подходящие системы закрепления инструмента (термозажимной, гидрозажимной патрон) с уровнем радиальных биений менее 0,003 мм, достаточно высокое давление СОЖ (не менее 30 бар), а также достаточно тонкую фильтрацию СОЖ (DC <⌀ 2 мм – фильтр ≤ 0,010 мм; DC <⌀ 3 мм – фильтр ≤ 0,020 мм). Указанное отношение длины к диаметру соответствует минимально достижимой глубине сверления с помощью соответствующего микросверла. Длина стружечной канавки LC = L2 + 1,5 × DC. L LC L2 m6 135° 5×D ⌀ DC ⌀ DS ​ 12 1223 h6 128° 8×D ​ 12 1224 12 Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H M M S K N ​ ​ ​ ​ ​ ​ 12  1223/​1224   50 50   70 80 60 50         50 35 25 70 50 ●   ● ○     ⌀ DC 12 1223 12 1224 L2 L ⌀ Ds Нерж. Твердосплавное направляющее сверло Твердосплавное сверлоGARANT Master Steel MICROGARANT Master Steel MICRO сталь< 1100 N< 900 N с цилиндрическим хвостовиком с цилиндрическим хвостовиком f f DIN 6535 HA 180° DIN 6535 HA 8×D 12 1223 12 1224 12 1223 12 1224 ​ ​ ​ мм AlCrN TiAlN мм мм мм мм мм мм/об мм/об 0,8 84,56 87,66 4,4 6,8 39 41 3 0,028 0,015 0,85 84,56 87,66 5 7,7 39 42 3 0,028 0,015 0,9 84,56 87,66 5,6 7,6 39 42 3 0,028 0,015 0,95 84,56 87,66 5,5 8,5 40 43 3 0,028 0,015 1 71,98 75,54 5,5 8,5 41 43 3 0,028 0,015 1,05 71,98 75,54 6,1 9,4 41 44 3 0,034 0,018 1,1 71,98 75,54 6 9,3 41 44 3 0,034 0,018 1,15 71,98 75,54 6,6 10,2 41 45 3 0,034 0,018 1,2 71,98 75,54 6,6 10,2 41 45 3 0,034 0,018 1,25 71,98 75,54 7,2 11,1 42 46 3 0,034 0,018 1,3 73,40 77,68 7,1 11 42 46 3 0,045 0,024 1,35 73,40 77,68 7,7 11,9 42 47 3 0,045 0,024 1,4 73,40 77,68 7,7 11,9 42 47 3 0,045 0,024 1,45 73,40 77,68 8,3 12,8 43 47 3 0,045 0,024 1,5 73,40 77,68 8,2 12,7 43 47 3 0,045 0,024 1,55 73,40 77,68 8,8 13,6 44 48 3 0,07 0,04 1,6 73,40 77,68 8,8 13,6 44 48 3 0,07 0,04 1,65 76,26 81,48 9,4 14,5 44 49 3 0,07 0,04 1,7 76,26 81,48 9,3 14,4 44 49 3 0,07 0,04 1,75 76,26 81,48 9,9 15,3 45 50 3 0,07 0,04 1,8 76,26 81,48 9,9 15,3 45 50 3 0,07 0,04 1,85 76,26 81,48 10,5 16,2 45 51 3 0,07 0,04 1,9 76,26 81,48 10,4 16,1 45 51 3 0,07 0,04 1,95 76,26 81,48 11 17 46 52 3 0,07 0,04 2 78,63 84,33 11 17 46 52 3 0,07 0,04 2,05 78,63 84,33 11,6 17,9 47 53 3 0,095 0,06 2,1 78,63 84,33 11,5 17,8 47 53 3 0,095 0,06 2,2 78,63 84,33 12,1 18,7 47 54 3 0,095 0,06 2,3 80,53 87,18 12,6 19,5 48 55 3 0,095 0,06 2,4 80,53 87,18 13,2 20,4 48 56 3 0,095 0,06 2,5 80,53 87,18 13,7 21,2 49 56 3 0,095 0,06 2,6 80,53 87,18 14,3 22,1 50 57 3 0,115 0,08 2,7 80,53 87,18 14,8 22,9 50 58 3 0,115 0,08 2,8 82,43 90,27 15,4 23,8 51 59 3 0,115 0,08 2,9 82,43 90,27 15,9 24,6 51 60 3 0,115 0,08 3 83,62 91,45 16,4 25,4 52 61 3 0,115 0,08 76
