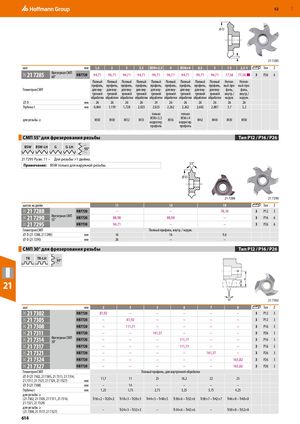

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 613
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Ø D
t 21 7285
шаг мм 1,5 2 3 3,5 M30×3,5 4 M36×4 4,5 5 1-3 2,5-5 Тип Z
21 7285 Фрезерная СМП HB7720
| 94,71 | 94,71 | 94,71 | 94,71 | 94,71 | 94,71 | 94,71 | 94,71 | 94,71 | 77,56 | 6 P26 3 77,56 ■ | ||
| 60° | ||||||||||||
| Полный | Полный | Полный | Полный | Полный | Полный | Полный | Полный | Полный | Непол- | Непол- | ||
| профиль, | профиль, | профиль, профиль, | профиль, | профиль, профиль, | профиль, | профиль, ный про- | ный про- | |||||
| Геометрия СМП | для вну- | для вну- | для вну- | для вну- | для вну- | для вну- | для вну- | для вну- | для вну- | филь, | филь, | |
| тренней | тренней | тренней | тренней | тренней | тренней | тренней | тренней | тренней | внутр./ | внутр./ | ||
| обработки обработки обработки обработки обработки обработки обработки обработки обработки | наруж. | наруж. | ||||||||||
| ⌀ D | мм 26 | 26 | 26 | 26 | 24 | 26 | 26 | 26 | 26 | 26 | 26 | |
| Глубина t | мм 0,864 | 1,159 | 1,728 | 2,023 | 2,023 | 2,262 | 2,262 | 2,602 | 2,887 | 3,7 | 3,2 | |
| только | только | |||||||||||
| M30×3,5 | M36×4 | |||||||||||
| для резьбы ≥ | M30 | M30 | M32 | M33 | M36 | M42 | M48 | M30 | M30 | |||
| корригир. | корригир. | |||||||||||
| профиль | профиль | |||||||||||
| СМП 55° для фрезерования резьбы | Тип P12 / P16 / P26 |
| BSW | BSW-LH | G | G-LH | |
| 55° | ||||
| 21 7295 Разм. 11 – Для резьбы >1 дюйма. |
Примечание: BSW только для наружной резьбы. 55°
Ø D
21 7288 21 7290
| шагов на дюйм | 11 | 14 | 19 | Тип | Z | |||||
| 21 7288 | HB7720 | – | – | 78,10 | 3 | P12 | 3 | |||
| 21 7290 | Фрезерная СМП | HB7720 | ||||||||
| 88,98 | 88,98 | – | 3 | P16 | 6 | |||||
| 55° | ||||||||||
| 21 7295 | HB7720 | 94,71 | – | – | 3 | P26 | 6 | |||
| Геометрия СМП | Полный профиль, внутр. / наруж. | |||||||||
| ⌀ D (21 7288, 21 7290) | мм | 16 | 16 | 9,6 | ||||||
| ⌀ D (21 7295) | мм | 26 | – | – | ||||||
| СМП 30° для фрезерования резьбы | Тип P12 / P16 / P26 |
TR TR-LH 30°
| D t 30° | 21 | 7302 | |||||||
| шаг | мм | 2 | 3 | 5 | 6 | 7 | 8 | Тип | Z |
| 21C 21 7302 | HB7720 | 81,92 | – | – | – | – | – | 3 P12 | 3 |
| 21C 21 7305 | HB7720 | – | 81,92 | – | – | – | – | 3 P12 | 3 |
| 21C 21 7308 | HB7720 | – | 111,71 | – | – | – | – | 3 P16 | 3 |
| 21C 21 7311 | HB7720 | – | – | 141,37 | – | – | – | 3 P26 | 3 |
| Фрезерная СМП 30° 21C 21 7314 | HB7720 | – | – | – | 111,71 | – | – | 3 P16 | 3 |
| 21C 21 7317 | HB7720 | – | – | – | 111,71 | – | – | 3 P16 | 3 |
| 21C 21 7321 | HB7720 | – | – | – | – | 141,37 | – | 3 P26 | 3 |
| 21C 21 7324 | HB7720 | – | – | – | – | – | 163,82 | 3 P26 | 3 |
| 21C 21 7327 | HB7720 | – | – | – | – | – | 163,82 | 3 P26 | 3 |
| Геометрия СМП | П | олный профиль, для | внутренней обработк | и | |||||
| ⌀ D (21 7302, 21 7305, 21 7311, 21 7314, 21 7317, 21 7321, 21 7324, 21 7327) | мм | 11,7 | 11 | 25 | 16,2 | 22 | 25 | ||
| ⌀ D (21 7308) | мм | – | 14 | – | – | – | – | ||
| Глубина t | мм | 1,25 | 1,75 | 2,75 | 3,25 | 3,75 | 4,25 | ||
| для резьбы ≥ | |||||||||
| (21 7302, 21 7305, 21 7311, 21 7314, 21 7321, 21 7324) | Tr16×2 – Tr20×2 | Tr18×3 – Tr20×3 | Tr44×5 – Tr48×5 | Tr30×6 – Tr32×6 | Tr38×7 – Tr42×7 | Tr46×8 – Tr48×8 | |||
| для резьбы ≥ (21 7308, 21 7317, 21 7327) | – | Tr24×3 – Tr32×3 | – | Tr34×6 – Tr42×6 | – | Tr50×8 – Tr52×8 |
