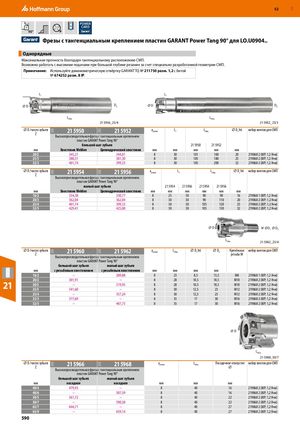

Фрезы с тангенциальным креплением пластин GARANT Power Tang 90° для LO.U0904..
Однорядные
Максимальная прочность благодаря тангенциальному расположению СМП. Возможно работать с высокими подачами при большой глубине резания за счет специально разработанной геометрии СМП.
Примечание: Используйте динамометрическую отвёртку GARANT TQ № 211750 разм. 1,2 с битой № 674252 разм. 8 IP.
L L 1 1
- D D
- D D
S S
L L общ общ 21 5956_25/4 21 5952_25/3
- D /число зубьев 21 5950 21 5952 a L L
- D h6 набор винтов для СМП
| Z | p макс | 1 | общ | s | ||
| Высокопроизводительная фреза с тангенциальным креплением | ||||||
| пластин GARANT Power Tang 90° |
большой шаг зубьев 21 5950 21 5952
| мм | Хвостовик Weldon | Цилиндрический хвостовик | мм | мм | мм | мм | мм | |||
| 20/2 | 345,21 | 344,01 | 8 | 30 | 101 | 160 | 20 | 219868 2 (8IP; 1,2 Н•м) | ||
| 25/3 | 388,51 | 381,30 | 8 | 30 | 105 | 180 | 25 | 219868 2 (8IP; 1,2 Н•м) | ||
| 32/3 | 401,74 | 399,33 | 8 | 30 | 105 | 200 | 32 | 219868 2 (8IP; 1,2 Н•м) |
- D /число зубьев 21 5954 21 5956 a L L
- D h6 набор винтов для СМП
| Z | p макс | 1 | общ | s | ||
| Высокопроизводительная фреза с тангенциальным креплением | ||||||
| пластин GARANT Power Tang 90° |
| малый шаг зубьев | 21 5954 | 21 5956 | 21 5954 | 21 5956 | |||||
| мм | Хвостовик Weldon | Цилиндрический хвостовик | мм | мм | мм | мм | мм | мм | |
| 16/2 | 334,38 | 330,77 | 8 | 25 | 30 | 90 | 90 | 16 | 219868 1 (8IP; 1,2 Н•м) |
| 20/3 | 362,04 | 362,04 | 8 | 30 | 30 | 90 | 110 | 20 | 219868 2 (8IP; 1,2 Н•м) |
| 25/4 | 401,74 | 399,33 | 8 | 30 | 30 | 105 | 120 | 25 | 219868 2 (8IP; 1,2 Н•м) |
| 32/5 | 429,41 | 425,80 | 8 | 30 | 30 | 105 | 130 | 32 | 219868 2 (8IP; 1,2 Н•м) |
- D М ⌀D
- D 1 2
L общ 21 5962_25/4
- D /число зубьев 21 5960 21 5962 a L
- D h6
- D Крепёжная набор винтов для СМП
| Z | p макс | общ | 1 | 2 | резьба M | ||||||
| Высокопроизводительная фреза с тангенциальным креплением | |||||||||||
| пластин GARANT Power Tang 90° | |||||||||||
| большой шаг зубьев | малый шаг зубьев | ||||||||||
| мм | с резьбовым хвостовиком | с резьбовым хвостовиком | мм | мм | мм | мм | |||||
| 16/2 | – | 289,88 | 8 | 23 | 8,5 | 13,5 | M8 | 219868 1 (8IP; 1,2 Н•м) | |||
| 21 20/2 | 301,91 | – | 8 | 28 | 10,5 | 18,5 | M10 | 219868 2 (8IP; 1,2 Н•м) | |||
| 20/3 | – | 319,95 | 8 | 28 | 10,5 | 18,5 | M10 | 219868 2 (8IP; 1,2 Н•м) | |||
| 25/3 | 341,60 | – | 8 | 30 | 12,5 | 23 | M12 | 219868 2 (8IP; 1,2 Н•м) | |||
| 25/4 | – | 357,24 | 8 | 30 | 12,5 | 23 | M12 | 219868 2 (8IP; 1,2 Н•м) | |||
| 32/3 | 377,69 | – | 8 | 35 | 17 | 30 | M16 | 219868 2 (8IP; 1,2 Н•м) | |||
| 32/5 | – | 407,75 | 8 | 35 | 17 | 30 | M16 | 219868 2 (8IP; 1,2 Н•м) |
| ⌀ D | 21 596850/7 Lобщ | |||||
| ⌀ D /число зубьев Z | 21O 21 5966 | 21O 21 5968 | ap макс | Lобщ | Посадочное отверстие ⌀ | набор винтов для СМП |
| мм | Высокопроизводительная фреза пластин GARANT большой шаг зубьев насадная | с тангенциальным креплением Power Tang 90° малый шаг зубьев насадная | мм | мм | мм | |
| 40/4 | 479,93 | – | 8 | 40 | 16 | 219868 2 (8IP; 1,2 Н•м) |
| 40/6 | – | 507,59 | 8 | 40 | 16 | 219868 2 (8IP; 1,2 Н•м) |
| 50/5 | 561,72 | – | 8 | 40 | 22 | 219868 2 (8IP; 1,2 Н•м) |
| 50/7 | – | 590,58 | 8 | 40 | 22 | 219868 2 (8IP; 1,2 Н•м) |
| 63/7 | 644,71 | – | 8 | 40 | 27 | 219868 2 (8IP; 1,2 Н•м) |
| 63/9 | – | 659,14 | 8 | 40 | 27 | 219868 2 (8IP; 1,2 Н•м) |
