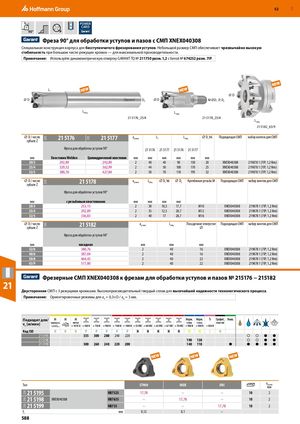

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 587

Предыдущая страница Следующая страница

Навигация

21A21A21A 21O21O21O 21O RUE 52 POWER CARD 90°            Фреза 90° для обработки уступов и пазов с СМП XNEX040308 Специальная конструкция корпуса для бесступенчатого фрезерования уступов. Небольшой размер СМП обеспечивает чрезвычайно высокую стабильность при большом числе режущих кромок — для максимальной производительности. Примечание: Используйте динамометрическую отвертку GARANT TQ № 211750 разм. 1,2 с битой № 674252 разм. 7IP. L1 ⌀D ⌀D DS ⌀ D М ⌀D1 ⌀ D2 Lобщ Lобщ 21 5176_25/4 21 5178_25/4 Lобщ 21 5182_63/9 ⌀ D / числозубьев Z 21 5176 21 5177 ap макс L1 Lобщ ⌀ Ds h6 Подходящая СМП​ набор винтов для СМП​ Фреза для обработки уступов 90° ​ 21 5176 21 5177 21 5176 21 5177 ​ мм Хвостовик Weldon Цилиндрический хвостовик мм мм мм мм мм мм ​ ​ 20/3 292,89 292,89 2 40 40 90 150 20 XNEX040308 219878 1 (7IP; 1,2 Nm) 25/4 329,52 362,99 2 44 50 100 170 25 XNEX040308 219878 1 (7IP; 1,2 Nm) 32/5 380,76 427,84 2 50 70 110 195 32 XNEX040308 219878 1 (7IP; 1,2 Nm) ⌀ D / числозубьев Z 21 5178 ap макс Lобщ ⌀ D1 h6 ⌀ D2 Крепёжная резьба M Подходящая СМП набор винтов для СМП Фреза для обработки уступов 90° мм с резьбовым хвостовиком мм мм мм мм ​ ​ ​ 20/3 253,15 2 30 10,5 17,7 M10 XNEX040308 219878 1 (7IP; 1,2 Nm) 25/4 292,89 2 35 12,5 20,7 M12 XNEX040308 219878 1 (7IP; 1,2 Nm) 32/5 336,83 2 40 17 28,7 M16 XNEX040308 219878 1 (7IP; 1,2 Nm) ⌀ D / числозубьев Z 21 5182 ap макс Lобщ Посадочное отверстие Подходящая СМП набор винтов для СМП⌀ Фреза для обработки уступов 90° мм насадная мм мм мм ​ ​ 32/6 380,76 2 40 16 XNEX040308 219878 1 (7IP; 1,2 Nm) 40/6 387,04 2 40 16 XNEX040308 219878 1 (7IP; 1,2 Nm) 50/8 464,45 2 40 22 XNEX040308 219878 1 (7IP; 1,2 Nm) 63/9 517,80 2 40 22 XNEX040308 219878 1 (7IP; 1,2 Nm) ​  Фрезерные СМП XNEX040308 к фрезам для обработки уступов и пазов № 215176 − 215182 21 Двусторонние СМП с 3 режущими кромками. Высокопроизводительный твердый сплав для высочайшей надежности технологического процесса. Примечание: Ориентировочные режимы для ae = 0,3×D / ap = 3 мм. Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H M M S N ​ ​ ​ ​ ​ ​ 21 5195       335 300 280 240 220                       ○ ○ ● ● 21 5198                           190 130         ○ ○ ● ● 21 5199       300 260 240 220 200           140 110     ●   ● ● ● ● Тип ST900 INOX UNI ap максмм 21 5195 HB7525 17,78 – – 10 2 21 5198 XNEX040308 HB7635 – 17,78 – 10 2 21 5199 HB735 – – 17,78 10 2 fz мм 0,12 0,1 – ​ ​ 588
