Фрезы для обработки уступов и пазов 90° для СМП SOMT 09T304

Из закалённой специальной инструментальной стали для работы с низкой вибрацией POWER продолжительное время. Специальная геометрия режущей кромки обеспечивает CARD очень высокое качество обрабатываемой поверхности. L

Внимание: 1 21 5055 – Без PowerCard!

Примечание: 4 граней должна всегда вращаться D D

Для использования всех , СМП S

в указанном направлении. Используйте динамометрическую отвёртку GARANT TQ № 211750 L разм. 2,2 с битой № 674252 разм. 9IP. общ

21 5045

POWER 21 5045 CARD

D / число L L
D Подходящая набор винтов для

зубьев Z			1		общ h6 s		СМП СМП
	Фреза для обработки уступов 90°						⌀ D
мм		Хвостовик Weldon	мм	мм	мм
25/2		275,12	31	105	25	SOMT 09T304	219810 (9IP; 2,2 Н•м)
32/3		313,81	41	110	25	SOMT 09T304	219810 (9IP; 2,2 Н•м)
⌀ D / число	21 5050	21 5055	L	Посадочное		Подходящая	L набор винтов для
							общ
зубьев Z			общ	отверстие ⌀			СМП СМП
							21 5050
	Фреза для обработки уступов 90°
	насадная	насадная					⌀ D
мм			мм		мм
40/4	343,11	213,40	40		16	SOMT 09T304	219810 (9IP; 2,2 Н•м)
50/5	411,10	262,55	40		22	SOMT 09T304	219810 (9IP; 2,2 Н•м)
63/6	517,79	327,41	40		22	SOMT 09T304	21 5055 219810 (9IP; 2,2 Н•м)
80/6	572,19	370,30	50		27	SOMT 09T304	219810 (9IP; 2,2 Н•м)
100/8	739,56	468,62	50		32	SOMT 09T304	L 219810 (9IP; 2,2 Н•м)
							общ
СМП SOMT 09T304 для фрез для обработки уступов и пазов № 215045 / 215050 / 215055
Чрезвычайно прочные СМП с нормированными размерами по ISO, прецизионно спеченные и шлифованные.
Высокая твердость и износостойкость благодаря мелкозернистой структуре.

Примечание: Ориентировочные режимы для a = 0,3×D / a = 5 мм.

e p макс.

Подходит для/ v [м/мин] c

Код ISO	N	N	N	P	P	P	P	P	H H H M	M	S	K	N	N
21 5065	780	700	610										480				●	○	○
21 5066	780	780	780											●			●		○
21 5068				250	180	170	110		120	100							○		●
21 5069				360	250	210	200	180	230	140		160				●	●	●	●	●
21 5072				250	180	170	160	130	120	90		200					○		●
21 5073				400	280	235	220	205	290	180		180				●	○	○	●	●
21 5075				270	190	160	150	140	190	120		120				○	○	○	●
21 5078				320	215	180	170	160	210	140	40	140			●	●	●	●	●	○
21 5095				250	250	180	140	120	180	160		170			●		○		●
				22°				0.07mm	0.07mm			0.07mm			0.07mm				0.07mm
							18°		18°		18°			18°				18,9°
									14°	14°			14°				14°			12°
						18°
									18° 18°				18°			18°

21 5065 21 5069 21 5073 21 5075 21 5078 21 5095

Тип			ALU	ST900	ST1400	INOX	UNI
21 5065	SOMT 09T304 FR	HU7710	20,11 ■	–	–	–	–	10
21 5066	SOMT 09T304 FR	HB7810
	с алмазным покрытием		85,68	–	–	–	–	1
21 5068		HB7525	–	19,19	–	–	–	10
21 5069		HB7525	–	21,08	–	–	–	10
21 5072		HB7520	–	–	19,19 ■	–	–	10
21 5073	SOMT 09T304 TR
		HB7515	–	–	21,08	–	–	10
21 5075		HB7635	–	–	–	19,19 ■	–	10
21 5095	SOMT 09T304	HBX20	–	–	–	–	–	10
f			мм 0,13	0,14	0,12	0,11	–

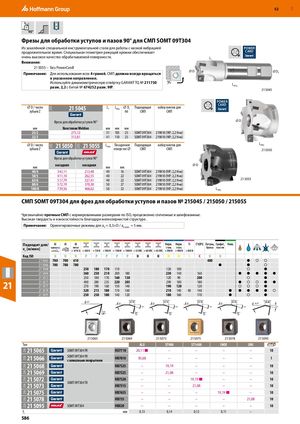

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 585
