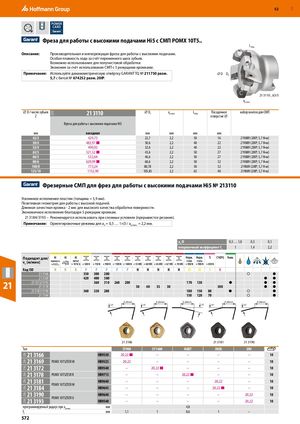

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 571
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Фреза для работы с высокими подачами Hi5 с СМП POMX 10T5..
Описание: Производительная и мягкорежущая фреза для работы с высокими подачами. Особая плавность хода за счёт переменного шага зубьев. Возможно использование для получистовой обработки. Экономия за счёт использования СМП с 5 режущими кромками.
Примечание: Используйте динамометрическую отвёртку GARANT TQ № 211750 разм. ⌀DD
5,7 с битой № 674252 разм. 20IP. 3
L общ
21 3110 _63/5 a p макс
| ⌀ D / число зубьев Z 21O | 21 3110 Фреза для работы с высокими подачами Hi5 | ⌀ D3 | ap макс | Lобщ | Посадочное отверстие ⌀ | набор винтов для СМП |
| мм | насадная | мм | мм | мм | мм | |
| 42/3 | 429,73 | 22,7 | 2,2 | 50 | 16 | 219889 (20IP; 5,7 Н•м) |
| 50/4 | 483,97 ■ | 30,6 | 2,2 | 40 | 22 | 219889 (20IP; 5,7 Н•м) |
| 52/4 | 490,92 | 32,6 | 2,2 | 40 | 22 | 219889 (20IP; 5,7 Н•м) |
| 63/5 | 521,52 ■ | 43,6 | 2,2 | 50 | 27 | 219889 (20IP; 5,7 Н•м) |
| 66/5 | 532,64 | 46,6 | 2,2 | 50 | 27 | 219889 (20IP; 5,7 Н•м) |
| 80/6 | 629,99 ■ | 60,6 | 2,2 | 50 | 32 | 219889 (20IP; 5,7 Н•м) |
| 100/8 | 773,24 | 80,78 | 2,2 | 50 | 32 | 219889 (20IP; 5,7 Н·м) |
| 125/10 | 1152,90 | 105,85 | 2,2 | 63 | 40 | 219889 (20IP; 5,7 Н·м) |
Фрезерные СМП для фрез для работы с высокими подачами Hi5 № 213110
Усилинное исполнение пластин (толщина = 5,9 мм). Позитивная геометрия для работы с высокой подачей. Длинная зачистная кромка - 2 мм: для высокого качества обработки поверхности. Экономичное исполнение благодаря 5 режущим кромкам. 21 3184/3193 – Рекомендуется использовать при сложных условиях (прерывистое резание).
Примечание: Ориентировочные режимы для a = 0,5 … 1×D / a = 2,2 мм.
e p макс.
| ae/D поправочн | ый коэ | 0,5 . . . ффициент fz 1 | 1,0 | 0,3 0,1 1,4 2,2 | |||||||
| Подходит для/ vc [м/мин] | |||||||||||
| Код ISO | N N N | P | P P | P P H | H H | H | H M | M | S K | ||
| 21 3166 | 350 | 300 280 | ○ | ● | |||||||
| 21 3169 | 420 | 400 380 | ● ● | ||||||||
| 21 3172/ 3193 | 360 310 | 260 200 | 170 | 130 | ● | ● ● | |||||
| 21 3178 | 50 | 40 35 | 30 | 300 | ● ● | ||||||
| 21 3181/ 3190 | 360 | 320 280 | 180 | 150 | 80 ● | ○ | ● | ||||
| 21 3184 | 150 | 120 | 70 | ○ | ● | ||||||
| 1 | 0.20mm 5° | 0.20m 15° | m | 0.20mm | 15° | 0.20mm 15° | 15° | 0.20mm | |||
| 21 3166 | 21 3181 | 21 31 | 90 | ||||||||
| Тип | ST900 | ST1400 | HART | INOX | UN | I | |||||
| 21A 21 3166 | HB9530 | 20,22 ■ | – | – | – | – | 10 | ||||
| 21A 21 3169 | POMX 10T5ZEER M | HB9525 | 20,22 | – | – | – | – | 10 | |||
| 21A 21 3172 | HB9540 | – | 20,22 ■ | – | – | – | 10 | ||||
| 21A 21 3178 | POMX 10T5ZESR R | HB9715 | – | – | 20,22 ■ | – | – | 10 | |||
| 21A 21 3181 | POMX 10T5ZEER M | HB9640 | – | – | – | 20,22 | – | 10 | |||
| 21A 21 3184 | HB9645 | – | – | – | 20,22 ■ | – | 10 | ||||
| 21A 21 3190 | POMX 10T5ZEER U | HB9640 | – | – | – | – | 20,2 | 2 10 | |||
| 21A 21 3193 | HB9540 | – | – | – | – | 20,2 | 2 10 | ||||
| программируемый р | адиус при ap макс | мм | 4,8 | ||||||||
| fz | мм | 1,1 | 1 | 0,6 | 1 | – |
