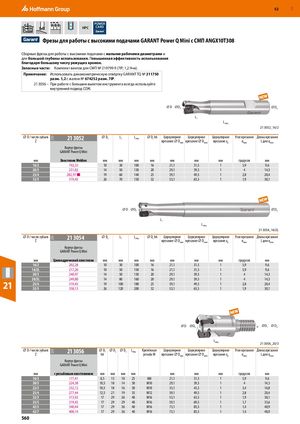

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 559
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Фрезы для работы с высокими подачами GARANT Power Q Mini с СМП ANGX10T308
Сборные фрезы для работы с высокими подачами с малыми рабочими диаметрами и для большой глубины использования. Повышенная эффективность использования благодаря большому числу режущих кромок.
Запасные части: Комплект винтов для СМП № 219799 9 (7IP; 1,2 Н•м).
Примечание: Использовать динамометрическую отвёртку GARANT TQ № 211750 разм. 1,2 с жалом № 674252 разм. 7IP. 21 3056 – При работе с большим вылетом инструмента всегда используйте внутренний подвод СОЖ.
| ⌀ D ⌀D3 | ⌀ DS | |||||||||
| L1 | Lобщ | 21 305216/2 | ||||||||
| ⌀ D / число зубьев Z | 21O 21 3052 Корпус фрезы GARANT Power Q Mini | ⌀ D3 | L1 | Lобщ | ⌀ Dsh6 | Циркулярное врезание ⌀ Dмин | Циркулярное врезание ⌀ Dмакс | Циркулярное врезание ap | Угол врезания αмакс | Длина врезания L для αмакс |
| мм | Хвостовик Weldon | мм | мм | мм | мм | мм | мм | мм | градусов | мм |
| 16/2 | 192,33 | 10 | 30 | 100 | 16 | 21,1 | 31,5 | 1 | 5,9 | 9,6 |
| 20/3 | 231,02 | 14 | 50 | 130 | 20 | 29,1 | 39,5 | 1 | 4 | 14,3 |
| 25/4 | 282,97 ■ | 19 | 60 | 140 | 25 | 39,1 | 49,5 | 1 | 2,8 | 20,4 |
| 32/5 | 319,45 | 26 | 70 | 150 | 32 | 53,1 | 63,5 | 1 | 1,9 | 30,1 |
| ⌀ D | ⌀D3 | ⌀ DS | ||||||||
| L1 | Lобщ | 21 305416/2L | ||||||||
| ⌀ D / число зубьев Z | 21O 21 3054 Корпус фрезы GARANT Power Q Mini | ⌀ D3 | L1 | Lобщ | ⌀ Dsh6 | Циркулярное врезание ⌀ Dмин | Циркулярное врезание ⌀ Dмакс | Циркулярное врезание ap | Угол врезания αмакс | Длина врезания L для αмакс |
| мм | Цилиндрический хвостовик | мм | мм | мм | мм | мм | мм | мм | градусов | мм |
| 16/2 | 202,28 | 10 | 30 | 100 | 16 | 21,1 | 31,5 | 1 | 5,9 | 9,6 |
| 16/2L | 217,20 | 10 | 50 | 150 | 16 | 21,1 | 31,5 | 1 | 5,9 | 9,6 |
| 20/3 | 240,97 | 14 | 50 | 130 | 20 | 29,1 | 39,5 | 1 | 4 | 14,3 |
| 20/3L | 249,80 | 14 | 80 | 160 | 20 | 29,1 | 39,5 | 1 | 4 | 14,3 |
| 25/4 | 319,45 | 19 | 100 | 180 | 25 | 39,1 | 49,5 | 1 | 2,8 | 20,4 |
| 32/5 | 358,13 | 26 | 120 | 200 | 32 | 53,1 | 63,5 | 1 | 1,9 | 30,1 |
| ⌀ | D ⌀D3 | Lобщ | М 21 3056 ⌀D1 | 20/3 ⌀ D2 | ||||||||
| ⌀ D / число зубьев Z | 21O 21 3056 Корпус фрезы GARANT Power Q Mini | ⌀ D1 h6 | ⌀ D2 | ⌀ D3 | Lобщ | Крепёжная резьба M | Циркулярное врезание ⌀ Dмин | Циркулярное врезание ⌀ Dмакс | Циркулярное врезание ap | Угол врезания αмакс | Длина врез L для αма | ания кс |
| мм | с резьбовым хвостовиком | мм | мм | мм | мм | мм | мм | мм | градусов | мм | ||
| 16/2 | 177,41 | 8,5 | 13 | 10 | 25 | M8 | 21,1 | 31,5 | 1 | 5,9 | 9,6 | |
| 20/3 | 224,38 | 10,5 | 18 | 14 | 30 | M10 | 29,1 | 39,5 | 1 | 4 | 14,3 | |
| 22/3 | 232,12 | 10,5 | 18 | 16 | 30 | M10 | 33,1 | 43,5 | 1 | 3,4 | 16,8 | |
| 25/4 | 277,44 | 12,5 | 21 | 19 | 35 | M12 | 39,1 | 49,5 | 1 | 2,8 | 20,4 | |
| 32/5 | 313,92 | 17 | 29 | 26 | 40 | M16 | 53,1 | 63,5 | 1 | 1,9 | 30,1 | |
| 35/5 | 319,45 | 17 | 29 | 29 | 40 | M16 | 59,1 | 69,5 | 1 | 1,7 | 33,6 | |
| 42/5 | 340,44 | 17 | 29 | 36 | 40 | M16 | 73,1 | 83,5 | 1 | 1,4 | 40,9 | |
| 42/7 | 400,14 | 17 | 29 | 36 | 40 | M16 | 73,1 | 83,5 | 1 | 1,4 | 40,9 |
