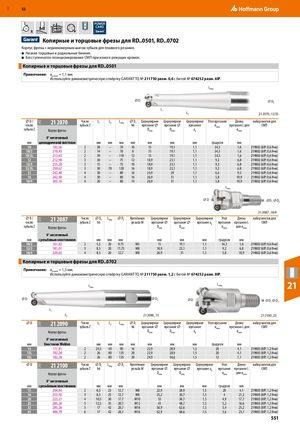

Копирные и торцовые фрезы для RD..0501, RD..0702
Корпус фрезы с неравномерным шагом зубьев для плавного резания.
- Низкие торцевые и радиальные биения.
- Бесступенчатое позиционирование СМП при износе режущих кромок. Копирные и торцовые фрезы для RD..0501
Примечание: a = 1,1 мм.
Используйте динамометрическую отвёртку GARANT TQ № p макс211750 разм. 0,6 с битой № 674252 разм. 6IP. L общ
- D
- D
S L 1 L 2 21 2070_12/3L
- D / 21 2070 Число L L L
- D Циркулярное Циркулярное Циркулярное Угол врезания Длина набор винтов для
число зубьев Z 1 2 общ h6 s врезание врезание врезание α врезания L для СМП
| зубьев Z | D | D | a | макс | α | |||||||
| Корпус фрезы | ||||||||||||
| мин | макс | p | макс | |||||||||
| 0° негативный | ||||||||||||
| мм | цилиндрический хвостовик | мм | мм | мм | мм | мм | мм | мм | градусов | мм | ||
| 10 | 183,56 | 2 | 30 | – | 70 | 10 | 15 | 19,1 | 1,1 | 34,3 | 1,6 | 219802 (6IP; 0,6 Н•м) |
| 10/2 | 210,43 | 2 | 14 | – | 70 | 8 | 15 | 19,1 | 1,1 | 34,3 | 1,6 | 219802 (6IP; 0,6 Н•м) |
| 10/2L | 213,63 | 2 | 39 | – | 110 | 12 | 15 | 19,1 | 1,1 | 34,3 | 1,6 | 219802 (6IP; 0,6 Н•м) |
| 12 | 212,98 | 3 | 30 | – | 75 | 12 | 18,9 | 23,1 | 1,1 | 9,2 | 6,8 | 219802 (6IP; 0,6 Н•м) |
| 12/3 | 255,20 | 3 | 15 | – | 75 | 10 | 18,9 | 23,1 | 1,1 | 9,2 | 6,8 | 219802 (6IP; 0,6 Н•м) |
| 12/3L | 259,67 | 3 | 30 | 70 | 120 | 16 | 18,9 | 23,1 | 1,1 | 9,2 | 6,8 | 219802 (6IP; 0,6 Н•м) |
| 15 | 242,40 | 4 | 30 | – | 80 | 16 | 24,9 | 29 | 1,1 | 6,6 | 9,5 | 219802 (6IP; 0,6 Н•м) |
| 16 | 242,40 | 4 | 30 | – | 80 | 16 | 26,9 | 31 | 1,1 | 5,8 | 10,9 | 219802 (6IP; 0,6 Н•м) |
| 16/4 | 303,16 | 4 | 20 | – | 80 | 14 | 26,9 | 31 | 1,1 | 5,8 | 10,9 | 219802 (6IP; 0,6 Н•м) |
L общ
- D М ⌀D
- D 1 2
21 2087_16/4
- D / 21 2087 Число
- D L
- D Крепёжная Циркулярное Циркулярное Циркулярное Угол Длина набор винтов для
| число | зубьев Z | h6 1 | общ | 2 резьба M | врезание ⌀ | врезание ⌀ | врезание a | врезания | врезания L | СМП | ||
| зубьев Z | D | D | p α | для α | ||||||||
| Корпус фрезы | ||||||||||||
| мин | макс | макс | макс | |||||||||
| 0° негативный | ||||||||||||
| мм | с резьбовым хвостовиком | мм | мм | мм | мм | мм | мм | градусов | мм | |||
| 10/2 | 161,82 | 2 | 5,5 | 20 | 9,75 | M5 | 15 | 19,1 | 1,1 | 34,3 | 1,6 | 219802 (6IP; 0,6 Н•м) |
| 12/3 | 181,01 | 3 | 8,5 | 20 | 11,75 | M8 | 18,9 | 23,1 | 1,1 | 9,2 | 6,8 | 219802 (6IP; 0,6 Н•м) |
| 16/4 | 220,02 | 4 | 8,5 | 20 | 12,7 | M8 | 26,9 | 31 | 1,1 | 5,8 | 10,9 | 219802 (6IP; 0,6 Н•м) |
| Копирные и торцовые фрезы для RD..0702 | ||||||||||||
| Примечание: | a | = 1,5 мм. |
Используйте динамометрическую отвёртку GARANT TQ № p макс211750 разм. 1,2 с битой № 674252 разм. 8IP. 21 L L общ
общ
- D
- D
- D М
- D
- D
S 1 2 L 1
L 21 2090_15 21 2100_25
2
- D 21 2090 Число L L L
- D Циркулярное Циркулярное Циркулярное Угол врезания Длина набор винтов для
зубьев Z 1 2 общ h6 s врезание врезание врезание α врезания L для СМП
| D | D | a | макс | α | |
| Корпус фрезы | |||||
| мин | макс | p | макс | ||
| 0° негативный |
| мм | Хвостовик Weldon | мм | мм | мм | мм | мм | мм | мм | градусов | мм | |||
| 15 | 177,81 | 2 | 24,5 | 40 | 90 | 16 | 22,9 | 28,9 | 1,5 | 20 | 4,1 | 219803 (8IP; 1,2 Н•м) | |
| 15L | 182,28 | 2 | 26 | 80 | 135 | 20 | 22,9 | 28,9 | 1,5 | 20 | 4,1 | 219803 (8IP; 1,2 Н•м) | |
| 16L | 182,28 | 2 | 26 | 80 | 135 | 20 | 24,9 | 30,6 | 1,5 | 12 | 7,1 | 219803 (8IP; 1,2 Н•м) |
- D 21 2100 Число
- D L
- D Крепёжная Циркулярное Циркулярное Циркулярное Угол Длина набор винтов для
| зубьев Z | h6 1 | общ | 2 резьба M | врезание ⌀ | врезание ⌀ | врезание a | врезания | врезания L | СМП | ||||
| D | D | p α | для α | ||||||||||
| Корпус фрезы | мин | макс | макс | макс | |||||||||
| 0° негативный | |||||||||||||
| мм | с резьбовым хвостовиком | мм | мм | мм | мм | мм | мм | градусов | мм | ||||
| 15 | 204,04 | 2 | 8,5 | 23 | 12,7 | M8 | 22,9 | 28,9 | 1,5 | 20 | 4,1 | 219803 (8IP; 1,2 Н•м) | |
| 16 | 253,92 | 3 | 8,5 | 23 | 12,7 | M8 | 25,2 | 30,7 | 1,5 | 4 | 21,2 | 219803 (8IP; 1,2 Н•м) | |
| 20 | 223,21 | 4 | 10,5 | 30 | 17,7 | M10 | 33 | 38,7 | 1,5 | 4,9 | 17,7 | 219803 (8IP; 1,2 Н•м) | |
| 25 | 285,26 | 5 | 12,5 | 35 | 20,7 | M12 | 43 | 48,7 | 1,5 | 5,2 | 16,6 | 219803 (8IP; 1,2 Н•м) | |
| 32 | 285,26 | 5 | 17 | 42 | 28,7 | M16 | 56,9 | 62,6 | 1,5 | 3,4 | 25,2 | 219803 (8IP; 1,2 Н•м) | |
| 35 | 406,78 | 6 | 17 | 42 | 28,7 | M16 | 62,9 | 68,6 | 1,5 | 3,6 | 23,7 | 219803 (8IP; 1,2 Н•м) |
