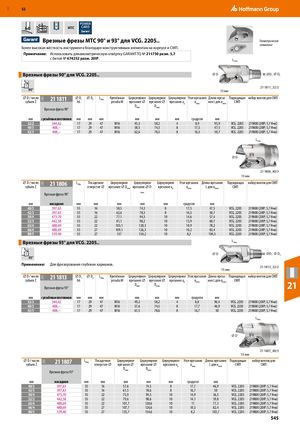

RUE 21O21O21O21O 52 POWER MTC CARD            Врезные фрезы MTC 90° и 93° для VCG. 2205.. Геометрическое замыкание Более высокая жёсткость инструмента благодаря конструктивным элементам на корпусе и СМП. Примечание: Использовать динамометрическую отвёртку GARANT TQ № 211750 разм. 5,7 с битой № 674252 разм. 20IP. Lобщ Врезные фрезы 90° для VCG. 2205.. ⌀D М ⌀D1 ⌀ D2 90°   21 1811_32/215 мм ⌀ D / числозубьев Z21 1811 ⌀ D1 ⌀ D2 Lобщ Крепёжная Циркулярное Циркулярное Циркулярное Угол врезания Длина вреза- Подходящая набор винтов для СМПh6резьба Mврезание ⌀врезание ⌀врезание apαмаксния L для αмаксСМП Врезная фреза 90° Dмин Dмакс мм с резьбовым хвостовиком мм мм мм ​ мм мм мм градусов мм ​ ​ 32/2 344,62 17 29 47 M16 45,3 58,2 4 8,9 95,9 VCG. 2205 219800 (20IP; 5,7 Н•м) 40/3 408,– 17 29 47 M16 58,5 74,3 8 17,5 47,5 VCG. 2205 219800 (20IP; 5,7 Н•м) 42/3 408,– 17 29 47 M16 62,6 78,3 8 16,5 50,7 VCG. 2205 219800 (20IP; 5,7 Н•м) Lобщ ⌀D 21 1806_40/3 15 мм ⌀ D / числозубьев Z21 1806 Lобщ Посадочное Циркулярное Циркулярное Циркулярное Угол врезания Длина врезания Подходящая набор винтов для СМПотверстие ⌀врезание ⌀ Dминврезание ⌀ D-врезание ap­αмаксL для αмаксСМП Врезная фреза 90° макс мм насадная мм мм мм мм мм градусов мм ​ ​ 40/3 397,63 55 16 58,5 74,3 8 17,5 47,5 VCG. 2205 219800 (20IP; 5,7 Н•м) 42/3 397,63 55 16 62,6 78,3 8 16,5 50,7 VCG. 2205 219800 (20IP; 5,7 Н•м) 50/4 473,70 55 22 77,1 94,3 10 14,6 57,4 VCG. 2205 219800 (20IP; 5,7 Н•м) 52/3 442,58 55 22 81,1 98,2 10 13,9 60,7 VCG. 2205 219800 (20IP; 5,7 Н•м) 63/4 488,69 55 22 103,1 120,3 10 10,9 78,2 VCG. 2205 219800 (20IP; 5,7 Н•м) 66/4 488,69 55 27 109,1 126,3 10 10,2 83,4 VCG. 2205 219800 (20IP; 5,7 Н•м) 80/5 539,40 55 27 137 154,2 10 8,2 104,5 VCG. 2205 219800 (20IP; 5,7 Н•м) Врезные фрезы 93° для VCG. 2205.. Lобщ ⌀D М ⌀D1 ⌀ D2 93°   Применение: Для фрезерования глубоких карманов. 21 1813_32/2 15 мм ⌀ D / числозубьев Z21 1813 ⌀ D1 ⌀ D2 Lобщ Крепёжная Циркулярное Циркулярное Циркулярное Угол врезания Длина вреза- Подходящая набор винтов для СМПh6резьба Mврезание ⌀врезание ⌀врезание apαмаксния L для αмаксСМПВрезная фреза 93°DминDмакс21 мм с резьбовым хвостовиком мм мм мм ​ мм мм мм градусов мм ​ ​ 32/2 344,62 17 29 47 M16 49,2 58,2 4 8,8 96,4 VCG. 2205 219800 (20IP; 5,7 Н•м) 40/3 408,– 17 29 47 M16 57,6 74,5 8 17,7 46,9 VCG. 2205 219800 (20IP; 5,7 Н•м) 42/3 408,– 17 29 47 M16 61,5 78,6 8 16,7 50 VCG. 2205 219800 (20IP; 5,7 Н•м) Lобщ ⌀D 21 1807_40/3 15 мм ⌀ D / числозубьев Z21 1807 Lобщ Посадочное Циркулярное Циркулярное Циркулярное Угол врезания Длина врезания Подходящая набор винтов дляотверстие ⌀врезание ⌀врезание ⌀врезание apαмаксL для αмаксСМПСМП Врезная фреза 93° ­Dмин ­Dмакс мм насадная мм мм мм мм мм градусов мм ​ ​ 40/3 397,63 55 16 57,6 74,5 8 17,7 46,9 VCG. 2205 219800 (20IP; 5,7 Н•м) 42/3 397,63 55 16 61,5 78,6 8 16,7 50 VCG. 2205 219800 (20IP; 5,7 Н•м) 50/4 473,70 55 22 75,9 94,5 10 14,9 56,5 VCG. 2205 219800 (20IP; 5,7 Н•м) 52/3 442,58 55 22 79,6 98,6 10 14,1 59,8 VCG. 2205 219800 (20IP; 5,7 Н•м) 63/4 488,69 55 22 101,7 120,6 10 11 77,3 VCG. 2205 219800 (20IP; 5,7 Н•м) 66/4 488,69 55 27 107,7 126,6 10 10,3 82,4 VCG. 2205 219800 (20IP; 5,7 Н•м) 80/5 539,40 55 27 135,7 154,6 10 8,2 103,7 VCG. 2205 219800 (20IP; 5,7 Н•м) 545
