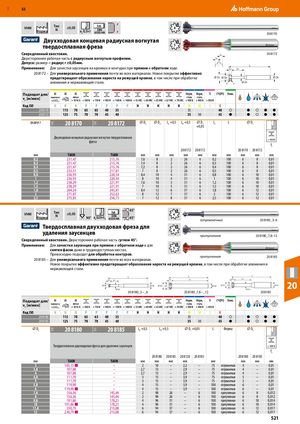

RUE 11X11X 11X11X 52 VHM   Норма   Tип N   ±0,05 h6  ae 0,5×r   DIN 6535HA   rr   4 20 8170  Двухходовая концевая радиусная вогнутая твердосплавная фреза 5 Сверхдлинный хвостовик. Lc 20 8172 Двухсторонняя рабочая часть с радиусным вогнутым профилем. Lc Допуск: размер = радиус r ±0,05мм. L Применение: Для зачистки заусенцев на кромках и контурах при прямом и обратном ходе. L2 L4 20 8172 – Для универсального применения почти во всех материалах. Новое покрытие эффективно предотвращает образование нароста на режущей кромке, в том числе при обработке ⌀ D2 ⌀ D3 ⌀ DS алюминия и нержавеющей стали. r r ⌀ D1 Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H M M S K ​ ​ ​ ​ ​ ​ 20 8170   115 70 65 65 40 35             35     40 ○   ● ○ ● ● 20 8172   125 75 70 70 45 40             35 30   45 ●   ● ○ ● ● радиус r 20 8170 20 8172 ⌀ D3 ⌀ D2 L2 +0,5 L4 +0,5 ⌀ D1 Lc L+0,05 ⌀ Ds Двухходовая концевая радиусная вогнутая твердосплавная фреза < 900 N fz ​ ​ ​ 20 8172 20 8172 ​ ​ 20 8170 20 8172 ​ мм TiAlN TiAlN мм мм мм мм мм мм мм мм мм мм 0,2 231,47 215,76 7,6 8 2 26 6 0,2 100 6 8 0,01 0,3 231,47 215,76 7,4 8 2 26 6 0,3 100 6 8 0,01 0,4 231,47 215,76 7,2 8 2 26 6 0,4 100 6 8 0,01 0,5 233,51 217,81 7 8 2 26 6 0,5 100 6 8 0,01 0,8 236,93 220,54 8,4 10 4 31 6 0,8 100 6 10 0,01 1 236,93 220,54 8 10 4 31 6 1 100 6 10 0,01 1,2 238,29 221,91 7,6 10 5 31 6 1,2 100 6 10 0,01 1,5 238,29 221,91 7 10 5 31 6 1,5 100 6 10 0,01 1,8 264,24 245,81 8,4 12 6 37 6 1,8 100 6 12 0,01 2 271,07 252,63 8 12 7 37 6 2 100 6 12 0,01 2,5 275,85 256,73 7 12 8 37 6 2,5 100 6 12 0,01 VHM   Норма   Tип N ±0,05    h690°  ae0,25×L2  DIN 6535HA  45°45°   4 остроконечный 20 8180_3–6  Твердосплавная двухходовая фреза для ­удаления заусенцев 4 притупленная 20 8180_7,8–12 Сверхдлинный хвостовик. Двухсторонняя рабочая часть суглом 45°. Применение: Для зачистки заусенцев при прямом и обратном ходе и для снятия фасок даже в труднодоступных местах. 5 Превосходно подходит для обработки контуров. притупленная 20 8185 20 8185 – Для универсального применения почти во всех материалах. Новое покрытие эффективно предотвращает образование нароста на режущей кромке, в том числе при обработке алюминия и нержавеющей стали. L L L L2 L4 L2 L4 L2 L4 ⌀ DC ⌀ DS ⌀ DC 5,9 ⌀ DS ⌀ DC 5,9 ⌀ DS 20 ⌀ D1 ⌀ D1 20 8180_3 – _6 20 8180_7,8 – _12 20 8185 Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H M M S K ​ ​ ​ ​ ​ ​ 20 8180   115 70 65 65 40 35             35     40 ○   ● ○ ● ● 20 8185   125 75 70 70 45 40             35 30   45 ●   ● ○ ● ● ⌀ DC 20 8180 20 8185 L2 +0,5 L4 +0,5 ⌀ D1 +0,05 L Форма ⌀ Ds Твердосплавная двухходовая фреза для удаления заусенцев < 900 N fz ​ 20 8180 20 8185 ​20  8120 20 8185 ​ ​ 20 8180 20 8185 ​ мм TiAlN TiAlN мм мм мм мм мм ​ мм мм мм 3 105,15 ■ – 2 10 – 2,2 – 75 отстроконечная 4 – 0,01 3,8 107,88 – 2,7 13 – 2,9 – 75 отстроконечная 4 – 0,01 4 107,88 – 2,7 13 – 2,9 – 75 отстроконечная 4 – 0,01 4,8 111,70 – 3 15 – 3,9 – 75 отстроконечная 5 – 0,01 5 111,70 – 3 15 – 3,9 – 75 отстроконечная 5 – 0,01 5,8 119,90 – 4 15 – 3,9 – 100 отстроконечная 6 – 0,01 6 119,90 ■ – 4 15 – 3,9 – 100 отстроконечная 6 – 0,01 7,8 156,36 145,44 2 98 26 – 6 100 притупленная 6 8 0,012 8 156,36 145,44 2 98 26 – 6 100 притупленная 6 8 0,012 9,8 191,86 178,21 4 96 31 – 6 100 притупленная 6 10 0,014 10 191,86 ■ 178,21 4 96 31 – 6 100 притупленная 6 10 0,014 11,8 230,79 215,08 6 94 37 – 6 100 притупленная 6 12 0,017 12 230,79 ■ 215,08 6 94 37 – 6 100 притупленная 6 12 0,017 521
