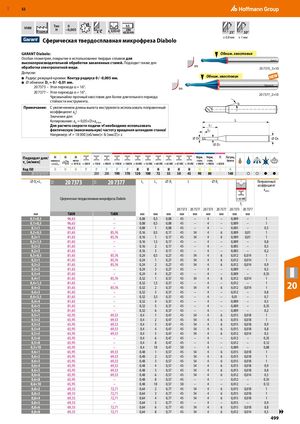

Норма H −0,005 a 0,05 D DIN
Сферическая твердосплавная микрофреза Diabolo ≤ 0,8 мм ≥ 1 мм
GARANT Diabolo: Обниж. хвостовик Особая геометрия, покрытие и использование твердых сплавов для высокопроизводительной обработки закаленных сталей. Подходит также для обработки электролитной меди. BN 20 7373_2×10 Допуски: Радиус режущей кромки: Контур радиуса 0 / -0,005 мм. Обниж. хвостовик ■ ⌀ обнизки: D = 0 / -0,01 мм. 20 7373 – Угол перехода α = 16°.1 BN 20 7377 – Угол перехода α = 16°. Чрезвычайно прочный хвостовик для более длительного периода 20 7377_2×10 стойкости инструмента. α
Примечание: С увеличением длины вылета инструмента использовать поправочный коэффициент a ! Значения для: p Копирование: a = 0,05×D×a L Для расчета скорости подачи vf необходимо использовать pp korr L1 фактическую (максимальную) частоту вращения шпинделя станка! L c Например: vf = 18 000 [об/мин]× fz [мм/Z]× z ⌀ DC ⌀ D S ⌀ D1
| Подходит для/ | ||||||||||||
| vc [м/мин] | ||||||||||||
| Код ISO | N N N P | P P P P | H H | H | H | H | H M | M | S | N | ||
| 20 7373/ 7377 | 200 200 190 170 | 120 100 | 72 | 55 | 50 | 45 90 | 80 | 140 | ○ | ○ ● ● | ||
| ⌀ Dc×L1 | 11X 20 7373 | 11X 20 7377 | Lc | L1 | ⌀ D1 | L | ⌀ | Ds | Поправочный | |||
| Сферическая твердоспла | вная микрофреза Diabolo | fz | коэффициент ap korr | |||||||||
| 20 7373 | 20 7377 | 20 7373 | 20 737 | 7 20 7373 | 20 7377 | |||||||
| мм | TiAlN | TiAlN | мм | мм | мм | мм | мм | мм | мм | мм | мм | |
| 0,1×0,3 | 96,63 | – | 0,08 | 0,3 | 0,08 | 45 | – | 4 | – | 0,009 | – | 1 |
| 0,1×0,5 | 96,63 | – | 0,08 | 0,5 | 0,08 | 45 | – | 4 | – | 0,009 | – | 1 |
| 0,1×1 | 96,63 | – | 0,08 | 1 | 0,08 | 45 | – | 4 | – | 0,005 | – | 0,5 |
| 0,2×0,5 | 81,65 | 85,76 | 0,16 | 0,5 | 0,17 | 45 | 54 | 4 | 6 | 0,009 | 0,01 | 1 |
| 0,2×1 | 81,65 | 85,76 | 0,16 | 1 | 0,17 | 45 | 54 | 4 | 6 | 0,009 | 0,01 | 1 |
| 0,2×1,5 | 81,65 | – | 0,16 | 1,5 | 0,17 | 45 | – | 4 | – | 0,009 | – | 0,8 |
| 0,2×2 | 81,65 | – | 0,16 | 2 | 0,17 | 45 | – | 4 | – | 0,005 | – | 0,5 |
| 0,2×3 | 81,65 | – | 0,16 | 3 | 0,17 | 45 | – | 4 | – | 0,005 | – | 0,2 |
| 0,3×0,5 | 81,65 | 85,76 | 0,24 | 0,5 | 0,27 | 45 | 54 | 4 | 6 | 0,012 | 0,014 | 1 |
| 0,3×1 | 81,65 | 85,76 | 0,24 | 1 | 0,27 | 45 | 54 | 4 | 6 | 0,012 | 0,014 | 1 |
| 0,3×2 | 81,65 | 85,76 | 0,24 | 2 | 0,27 | 45 | 54 | 4 | 6 | 0,012 | 0,014 | 0,9 |
| 0,3×3 | 81,65 | – | 0,24 | 3 | 0,27 | 45 | – | 4 | – | 0,009 | – | 0,5 |
| 0,3×4 | 81,65 | – | 0,24 | 4 | 0,27 | 45 | – | 4 | – | 0,009 | – | 0,35 |
| 0,4×1 | 81,65 | 85,76 | 0,32 | 1 | 0,37 | 45 | 54 | 4 | 6 | 0,012 | 0,014 | 1 |
| 0,4×1,5 | 81,65 | – | 0,32 | 1,5 | 0,37 | 45 | – | 4 | – | 0,012 | – | 1 |
| 0,4×2 | 81,65 | 85,76 | 0,32 | 2 | 0,37 | 45 | 54 | 4 | 6 | 0,012 | 0,014 | 1 |
| 0,4×3 | 81,65 | – | 0,32 | 3 | 0,37 | 45 | – | 4 | – | 0,012 | – | 0,8 |
| 0,4×3,5 | 81,65 | – | 0,32 | 3,5 | 0,37 | 45 | – | 4 | – | 0,01 | – | 0,7 |
| 0,4×4 | 81,65 | – | 0,32 | 4 | 0,37 | 45 | – | 4 | – | 0,009 | – | 0,5 |
| 0,4×5 | 81,65 | – | 0,32 | 5 | 0,37 | 45 | – | 4 | – | 0,009 | – | 0,35 |
| 0,4×6 | 81,65 | – | 0,32 | 6 | 0,37 | 45 | – | 4 | – | 0,009 | – | 0,2 |
| 0,5×1 | 65,95 | 69,33 | 0,4 | 1 | 0,47 | 45 | 54 | 4 | 6 | 0,015 | 0,018 | 1 |
| 0,5×2 | 65,95 | 69,33 | 0,4 | 2 | 0,47 | 45 | 54 | 4 | 6 | 0,015 | 0,018 | 1 |
| 0,5×3 | 65,95 | 69,33 | 0,4 | 3 | 0,47 | 45 | 54 | 4 | 6 | 0,015 | 0,018 | 0,9 |
| 0,5×4 | 65,95 | 69,33 | 0,4 | 4 | 0,47 | 45 | 54 | 4 | 6 | 0,015 | 0,018 | 0,8 |
| 0,5×5 | 65,95 | 69,33 | 0,4 | 5 | 0,47 | 45 | 54 | 4 | 6 | 0,012 | 0,014 | 0,5 |
| 0,5×6 | 65,95 | – | 0,4 | 6 | 0,47 | 45 | – | 4 | – | 0,012 | – | 0,35 |
| 0,5×8 | 65,95 | – | 0,4 | 8 | 0,47 | 45 | – | 4 | – | 0,012 | – | 0,12 |
| 0,5×10 | 65,95 | – | 0,4 | 10 | 0,47 | 50 | – | 4 | – | 0,009 | – | 0,08 |
| 0,6×1 | 65,95 | 69,33 | 0,48 | 1 | 0,57 | 45 | 54 | 4 | 6 | 0,015 | 0,018 | 1 |
| 0,6×2 | 65,95 | 69,33 | 0,48 | 2 | 0,57 | 45 | 54 | 4 | 6 | 0,015 | 0,018 | 1 |
| 0,6×3 | 65,95 | 69,33 | 0,48 | 3 | 0,57 | 45 | 54 | 4 | 6 | 0,015 | 0,018 | 1 |
| 0,6×4 | 65,95 | 69,33 | 0,48 | 4 | 0,57 | 45 | 54 | 4 | 6 | 0,015 | 0,018 | 0,9 |
| 0,6×5 | 65,95 | 69,33 | 0,48 | 5 | 0,57 | 45 | 54 | 4 | 6 | 0,015 | 0,018 | 0,8 |
| 0,6×6 | 65,95 | 69,33 | 0,48 | 6 | 0,57 | 45 | 54 | 4 | 6 | 0,012 | 0,014 | 0,5 |
| 0,6×8 | 65,95 | – | 0,48 | 8 | 0,57 | 45 | – | 4 | – | 0,012 | – | 0,35 |
| 06×10 | 6595 | – | 048 | 10 | 057 | 50 | – | 4 | – | 0012 | – | 012 |
| , 0,8×2 | , 69,33 | 72,71 | , 0,64 | 2 | , 0,77 | 45 | 54 | 4 | 6 | , 0,015 | 0,018 | , 1 |
| 0,8×3 | 69,33 | 72,71 | 0,64 | 3 | 0,77 | 45 | 54 | 4 | 6 | 0,015 | 0,018 | 1 |
| 0,8×4 | 69,33 | 72,71 | 0,64 | 4 | 0,77 | 45 | 54 | 4 | 6 | 0,015 | 0,018 | 1 |
| 0,8×5 | 69,33 | – | 0,64 | 5 | 0,77 | 45 | – | 4 | – | 0,015 | – | 0,9 |
| 0,8×6 | 69,33 | 72,71 | 0,64 | 6 | 0,77 | 45 | 54 | 4 | 6 | 0,015 | 0,018 | 0,8 |
| 0,8×8 | 69,33 | 72,71 | 0,64 | 8 | 0,77 | 45 | 54 | 4 | 6 | 0,012 | 0,014 | 0,5 |
