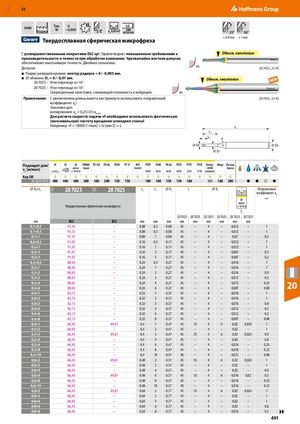

RUE 11X 11X 52 VHM   Норма   TипW 0  −0,005  2   h5  ae 0,05D   DIN 6535HA   25° 30°  Твердосплавная сферическая микрофреза ≤ 0,8 мм ≥ 1 мм С усовершенствованным покрытием DLC sp2. Удовлетворяет повышенным требованиям к Обниж. хвостовик производительности и точности при обработке алюминия. Чрезвычайно жесткие допуски обеспечивают высочайшую точность. Двойная затыловка. Допуски: BN ​ 20 7023_2×10 ■ Радиус режущей кромки: контур радиуса = 0 / -0,005 мм. ■ ⌀ обнизки: D1 = 0 / -0,01 мм. Обниж. хвостовик 20 7023 – Угол перехода α=16°. 20 7025 – Угол перехода α=16°. Сверхпрочный хвостовик, снижающий склонность к вибрации. BN Примечание: С увеличением длины вылета инструмента использовать поправочный ​ 20 7025_2×10 коэффициент ap! Значения для: копирования: ap = 0,25×D×ap korr Для расчета скорости подачи vf необходимо использовать фактическую (максимальную) частоту вращения шпинделя станка! Например: vf = 18000 [1/мин] × fz [мм/Z] × z L L1 Lc α ⌀ DC ⌀ DS ⌀ D1 Подходит для/ vc [м/мин] Код ISO N N N N N N N N N N N N N N N N N N ​ ​ ​ ​ ​ 20  7023/​7025 480 440 400 200 160 200 150 130   180 160 150 130 160   300 160 200   ● ● ○ ● ⌀ DC×L1 20 7023 20 7025 Lc L1 ⌀ D1 L ⌀ Ds Поправочныйкоэффициент ap korr Твердосплавная сферическая микрофреза fz ​ ​ ​ 20 7023 20 7025 20 7023 20 7025 20 7023 20 7025 ​ мм DLC DLC мм мм мм мм мм мм мм мм мм ​ 0,1×0,3 97,35 – 0,08 0,3 0,08 45 – 4 – 0,012 – 1 0,1×0,5 97,35 – 0,08 0,5 0,08 45 – 4 – 0,012 – 1 0,1×1 97,35 – 0,08 1 0,08 45 – 4 – 0,07 – 0,5 0,2×0,5 91,07 – 0,16 0,5 0,17 45 – 4 – 0,012 – 1 0,2×1 91,07 – 0,16 1 0,17 45 – 4 – 0,012 – 1 0,2×2 91,07 – 0,16 2 0,17 45 – 4 – 0,007 – 0,5 0,2×3 91,07 – 0,16 3 0,17 45 – 4 – 0,007 – 0,2 0,3×0,5 88,65 – 0,24 0,5 0,27 45 – 4 – 0,016 – 1 0,3×1 88,65 – 0,24 1 0,27 45 – 4 – 0,016 – 1 0,3×2 88,65 – 0,24 2 0,27 45 – 4 – 0,016 – 0,9 0,3×3 88,65 – 0,24 3 0,27 45 – 4 – 0,012 – 0,5 0,3×4 88,650,3×688,65 –– 0,24 4 0,27 45 – 4 – 0,012 – 0,350,2460,2745–4–0,007–0,08 20 0,4×1 82,13 – 0,32 1 0,37 45 – 4 – 0,016 – 1 0,4×2 82,13 – 0,32 2 0,37 45 – 4 – 0,016 – 1 0,4×3 82,13 – 0,32 3 0,37 45 – 4 – 0,016 – 0,8 0,4×4 82,13 – 0,32 4 0,37 45 – 4 – 0,012 – 0,5 0,4×6 82,13 – 0,32 6 0,37 45 – 4 – 0,012 – 0,2 0,4×8 82,13 – 0,32 8 0,37 45 – 4 – 0,007 – 0,08 0,5×1 66,43 69,81 0,4 1 0,47 45 55 4 6 0,02 0,024 1 0,5×2 66,43 – 0,4 2 0,47 45 – 4 – 0,02 – 1 0,5×3 66,43 69,81 0,4 3 0,47 45 55 4 6 0,02 0,024 0,9 0,5×4 66,43 – 0,4 4 0,47 45 – 4 – 0,02 – 0,8 0,5×6 66,43 – 0,4 6 0,47 45 – 4 – 0,016 – 0,35 0,5×8 66,43 – 0,4 8 0,47 45 – 4 – 0,016 – 0,12 0,5×10 66,43 – 0,4 10 0,47 50 – 4 – 0,012 – 0,08 0,6×2 66,43 69,81 0,48 2 0,57 45 55 4 6 0,02 0,024 1 0,6×3 66,43 – 0,48 3 0,57 45 – 4 – 0,02 – 1 0,6×4 66,43 – 0,48 4 0,57 45 – 4 – 0,02 – 0,9 0,6×6 66,43 69,81 0,48 6 0,57 45 55 4 6 0,016 0,02 0,5 0,6×8 66,43 – 0,48 8 0,57 45 – 4 – 0,016 – 0,35 0,6×10 66,43 – 0,48 10 0,57 50 – 4 – 0,016 – 0,12 0,8×2 66,43 69,81 0,64 2 0,77 45 55 4 6 0,02 0,024 1 0,8×3 66,43 – 0,64 3 0,77 45 – 4 – 0,02 – 1 0,8×4 66,43 – 0,64 4 0,77 45 – 4 – 0,02 – 1 0,8×6 66,43 – 0,64 6 0,77 45 – 4 – 0,02 – 0,8 0,8×8 66,43 – 0,64 8 0,77 45 – 4 – 0,016 – 0,5 ▶▶ 491
