VHM		Tип	h9	h5	HPC	2	4
	Норма	H		DIN

Высокопроизводительная твердосплавная фреза Diabolo Обниженный хвостовик

тороидальным торцем

GARANT Diabolo: Специальная геометрия, покрытие и твердый сплав для обработки закаленных сталей. 20 6273 Допуск: Радиус режущей кромки R = ±0,01 мм. Обниженный хвостовик Специальная геометрия торцевой режущей кромки для строчечного фрезерования очень 1 высокой подачей. Применение: Для копирного и строчечного фрезерования закалённых сталей. Благодаря особому способу фрезерования достигается очень высокая 20 6275 производительность резания. L Примечание: Инструменты можно перетачивать. L1 Lc 20 6273 – Усовершенствованный продукт на базе № 206276.

20 6275 – Усовершенствованный продукт на базе № 206278. D D

C S R D1 1

Подходит для/ vc [м/мин]
Код ISO	N N N	P	P P	P P	H	H H	H	H	H M	M	S	N
20 6273				190	170	150 110	80						○	○	● ●
20 6275				160	145	130 95	70						○	○	● ●
⌀ h9	11X 20 6273 Твердосплавная фреза тор	11X Diabo цем	20 6275 lo с тороидальным	Число зубьев Z	ap макспри строчечном	Программир. радиус	Lc		L1	⌀ D1		L	⌀ Ds		fz
	H	PC			фрезеровании			20 6273	20 6275		20 6273	20 6275		20 6273	20 6275
мм	TiAlN		TiAlN		мм	мм	мм	мм	мм	мм	мм	мм	мм	мм	мм
2	78,58		91,85	2	0,06	0,3	1,5	13	18	1,7	54	75	6	0,024	0,018
3	78,58		91,85	2	0,1	0,3	1,5	15	20	2,7	54	75	6	0,05	0,037
4	78,58		97,74	2	0,15	0,5	2,5	16	24	3,6	58	85	6	0,067	0,049
5	78,58		97,74	4	0,17	0,5	3,5	18	28	4,6	65	100	6	0,078	0,059
6	78,58		97,74	4	0,2	1	3,5	20	28	5,2	65	100	6	0,088	0,065
8	88,16		124,02	4	0,25	1,5	4,8	24	40	7	70	100	8	0,115	0,086
10	136,30		171,29	4	0,3	2	5,8	26	48	9	85	100	10	0,158	0,116
12	181,12		224,72	4	0,4	2	6,8	30	56	11	93	120	12	0,178	0,13
16	311,89		–	4	0,5	2,5	8,8	35	–	14,5	100	–	16	0,229	–

VHM		Tип	h9			h6	HPC
	Норма	N			a 0,05 D	DIN
				15°		6535 HA

e Твердосплавная фреза HPC GARANT Master Titan

тороидальным торцем

Допуск: Радиус режущей кромки R = ±0,01 мм. Специальная геометрия торцевой режущей кромки для строчечного фрезерования очень 1 высокой подачей.

	Применение:	Для копирного и строчечного фрезерования титана.
20		Благодаря особому способу фрезерования достигается очень высокая
		производительность резания.
	Примечание:	Переточка не рекомендуется.

4 5 Обниженный хвостовик

20 6286 Обниженный хвостовик

20 6288 L L1 Lc

R D1 1

Подходит для/ vc [м/мин]
Код ISO	N N N	P	P P	P P	H	H H	H	H	M	M	S	N
20 6286											90			●
20 6288											80			●
⌀ h9	11Z 20 6286 Твердосплавная фре с тороидаль	11Z за GAR ным	20 6288 ANT Master Titan торцем	Число зубьев Z	ap макспри строчечном фрезеровании	Программир. радиус	Lc		L1		⌀ D1		L	⌀ Ds		f
	H	PC						20 628	6	20 6288		20 6286	20 6288		20 6286	z 20 6288
мм	TiAlN		TiAlN		мм	мм	мм	мм		мм	мм	мм	мм	мм	мм	мм
2	89,86		105,50	2	0,15	0,3	1,5	13		18	1,7	54	75	6	0,018	0,015
4	89,86		105,50	2	0,25	0,5	2,5	16		24	3,6	57	85	6	0,061	0,05
6	93,27		111,76	4	0,4	1	3,5	20		28	5,2	65	100	6	0,082	0,075
8	102,38		140,19	5	0,5	1,5	4,8	24		40	7	70	100	8	0,108	0,1
10	154,98		196,93	5	0,7	2	5,8	26		48	9	85	100	10	0,14	0,12
12	208,30		260,91	5	0,8	2	6,8	30		56	11	93	120	12	0,17	0,15

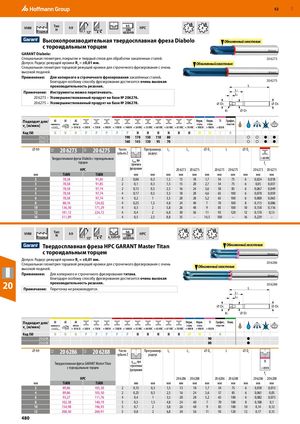

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 479
