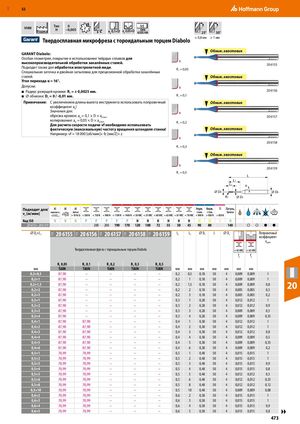

RUE 11X 11X 11X 11X 11X 52 VHM   Норма   Tип H 0  −0,005  2   h5  ae 0,1×D   ae 0,05D   DIN 6535HA   25° 30°  Твердосплавная микрофреза с тороидальным торцем Diabolo ≤ 0,8 мм ≥ 1 мм Обниж. хвостовик GARANT Diabolo: Особая геометрия, покрытие и использование твёрдых сплавов для высокопроизводительной обработки закалённых сталей. R 20 6155 Подходит также для обработки электролитной меди.Специальная заточка и двойная затыловка для прецизионной обработки закалённыхR1 = 0,05 сталей. Обниж. хвостовик Угол перехода α = 16°. Допуски: R ■ Радиус режущей кромки: R1 = ± 0,0025 мм. 20 6156 ■ ⌀ обнизки: D1 = 0 / -0,01 мм. R1 = 0,1 Примечание: С увеличением длины вылета инструмента использовать поправочный Обниж. хвостовик коэффициент ap! Значения для: R обрезка кромок: ap = 0,1 × D × ap korr 20 6157 копирование: ap = 0,05 × D × ap korrДля расчета скорости подачи vf необходимо использовать R1 = 0,2 фактическую (максимальную) частоту вращения шпинделя станка! Обниж. хвостовик Например: vf = 18 000 [об/мин]× fz [мм/Z]× z R 20 6158 R1 = 0,3 Обниж. хвостовик R 20 6159 R1 = 0,5 L L1 Lc α ⌀ DC ⌀ DS R1 ⌀ D1 Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H H M M S N ​ ​ ​ ​ ​ 20 6155–​20 6159         200 200 190 170 120 100 72 55 50 45 90 80   140   ○ ○ ● ● ⌀ Dc×L1 20 6155 20 6156 20 6157 20 6158 20 6159 Lc L1 ⌀ D1 L ⌀ Ds Поправочныйкоэффициент ap korr Твердосплавная фреза с тороидальным торцом Diabolo fz fz R1 0,05 R1 0,1 R1 0,2 R1 0,3 R1 0,5 ​ ​ ​ ​ ​ ​ ​ ​ мм TiAlN TiAlN TiAlN TiAlN TiAlN мм мм мм мм мм мм мм ​ 0,2×0,5 87,90 – – – – 0,2 0,5 0,18 50 4 0,009 0,009 1 0,2×1 87,90 – – – – 0,2 1 0,18 50 4 0,009 0,009 1 0,2×1,5 87,90 –0,2×287,90– –– –– – 0,2 1,5 0,18 50 4 0,009 0,009 0,8–0,220,185040,0050,0050,520 0,2×3 87,90 – – – – 0,2 3 0,18 50 4 0,005 0,005 0,2 0,3×1 87,90 – – – – 0,3 1 0,28 50 4 0,012 0,012 1 0,3×2 87,90 – – – – 0,3 2 0,28 50 4 0,012 0,012 0,9 0,3×3 87,90 – – – – 0,3 3 0,28 50 4 0,009 0,009 0,5 0,3×4 87,90 – – – – 0,3 4 0,28 50 4 0,009 0,009 0,35 0,4×1 87,90 87,90 – – – 0,4 1 0,38 50 4 0,012 0,012 1 0,4×2 87,90 87,90 – – – 0,4 2 0,38 50 4 0,012 0,012 1 0,4×3 87,90 87,90 – – – 0,4 3 0,38 50 4 0,012 0,012 0,8 0,4×4 87,90 87,90 – – – 0,4 4 0,38 50 4 0,009 0,009 0,5 0,4×5 87,90 87,90 – – – 0,4 5 0,38 50 4 0,009 0,009 0,35 0,4×6 87,90 87,90 – – – 0,4 6 0,38 50 4 0,009 0,009 0,2 0,5×1 70,99 70,99 – – – 0,5 1 0,48 50 4 0,015 0,015 1 0,5×2 70,99 70,99 – – – 0,5 2 0,48 50 4 0,015 0,015 1 0,5×3 70,99 70,99 – – – 0,5 3 0,48 50 4 0,015 0,015 0,9 0,5×4 70,99 70,99 – – – 0,5 4 0,48 50 4 0,015 0,015 0,8 0,5×5 70,99 70,99 – – – 0,5 5 0,48 50 4 0,012 0,012 0,5 0,5×6 70,99 70,99 – – – 0,5 6 0,48 50 4 0,012 0,012 0,35 0,5×8 70,99 70,99 – – – 0,5 8 0,48 50 4 0,012 0,012 0,12 0,5×10 70,99 70,99 – – – 0,5 10 0,48 50 4 0,009 0,009 0,08 0,6×2 70,99 70,99 – – – 0,6 2 0,58 50 4 0,015 0,015 1 0,6×3 70,99 70,99 – – – 0,6 3 0,58 50 4 0,015 0,015 1 0,6×4 70,99 70,99 – – – 0,6 4 0,58 50 4 0,015 0,015 0,9 0,6×5 70,99 70,99 – – – 0,6 5 0,58 50 4 0,015 0,015 0,8 ▶▶ 473
