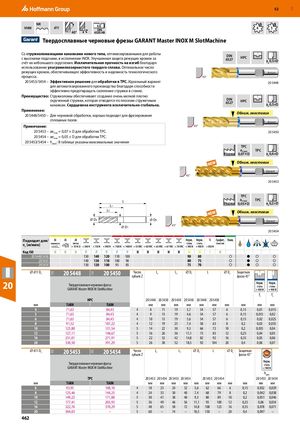

11X11X 11X11X RUE 52 NRVHM d11 40° h6 DIN 6535HB 4 5 Твердосплавные черновые фрезы GARANT Master INOX M SlotMachine Со стружколомающими канавками нового типа, оптимизированными для работыс высокими подачами, в исполнении INOX. Улучшенная защита режущих кромок засчёт их небольшого скругления. Исключительная прочность на изгиб благодаряDIN6527HPCae 0,5×D использованию ультрамелкозернистого твердого сплава. Оптимальное число режущих кромок, обеспечивающее эффективность и надежность технологического процесса. 45° 20 5453/5454 – Эффективное решение для обработки в TPC. Идеальный вариант 20 5448 для автоматизированного производства благодаря способности эффективно предотвращать скопление стружки в станке. Преимущество: Стружколомы обеспечивают создание очень мелкой плотно скрученной стружки, которая отводится по плоским стружечнымканавкам. Сердцевина инструмента исключительно стабильна. DIN6527 HPC ae 0,5×D Применение:20 5448/5450 – Для черновой обработки, хорошо подходит для фрезерования Обниж. хвостовик сплошных пазов. Примечание: 45° 20 5453 – aemax = 0,07 × D для обработки TPC. 20 5450 20 5454 – aemax = 0,05 × D для обработки TPC. 20 5453/5454 – hмакс: В таблице указаны максимальные значения TPC ae max TPC Норма 0,07 D ae 0,4×D Обниж. хвостовик 45° 20 5453 TPC LL1 ae max TPCНорма0,05Dae 0,2×D LC Обниж. хвостовик ⌀ Dc ⌀ DS ⌀ D1 45° 20 5454 Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H M M S N 20 5448/5450 150 140 120 110 100 90 80 ○ ● ○ ○ 20 5453 140 130 110 100 90 80 75 ○ ● ○ ○ 20 5454 130 120 100 95 85 75 70 ○ ● ○ ○ ⌀ d11 DC 20 5448 20 5450 Числозубьев Z Lc L1 ⌀ D1 L ⌀ Ds Защитнаяфаска 45° 20 Твердосплавная черновая фрезаGARANT Master INOX M SlotMachine fz fz HPC 20 5448 20 5450 20 5450 20 5450 20 5448 20 5450 мм TiAlN TiAlN мм мм мм мм мм мм мм мм мм мм 4 71,63 84,45 4 8 11 19 3,7 54 57 6 0,15 0,01 0,015 5 71,63 84,45 4 9 13 19 4,6 54 57 6 0,15 0,015 0,02 6 71,63 84,45 4 10 13 19 5,6 54 57 6 0,15 0,02 0,025 8 91,52 107,22 4 12 19 25 7,4 58 63 8 0,2 0,03 0,035 10 123,80 131,54 5 14 22 30 9,3 66 72 10 0,2 0,035 0,04 12 127,11 148,67 5 16 26 36 11,1 73 83 12 0,25 0,04 0,05 16 231,01 271,91 5 22 32 42 14,8 82 92 16 0,35 0,05 0,06 20 330,50 391,29 5 26 38 52 18,5 92 104 20 0,4 0,06 0,07 ⌀ d11 DC 20 5453 20 5454 Числозубьев Z Lc L1 ⌀ D1 L ⌀ Ds Защитнаяфаска 45° Твердосплавная черновая фреза GARANT Master INOX M SlotMachine hмакс TPC 20 5453 20 5454 20 5453 20 5454 20 5453 20 5454 20 5453 20 5454 мм TiAlN TiAlN мм мм мм мм мм мм мм мм мм мм мм 6 93,95 108,10 4 18 25 24 32 5,6 62 66 6 0,15 0,032 0,029 8 125,46 144,25 4 24 33 30 40 7,4 68 79 8 0,2 0,042 0,038 10 149,22 171,88 5 30 41 38 48 9,3 80 89 10 0,2 0,051 0,046 12 177,41 203,93 5 36 49 46 56 11,1 93 100 12 0,25 0,06 0,054 16 322,76 370,29 5 48 65 58 72 14,8 108 123 16 0,35 0,078 0,071 20 504,03 – 5 60 – 74 – 18,5 150 – 20 0,4 0,097 – 462
