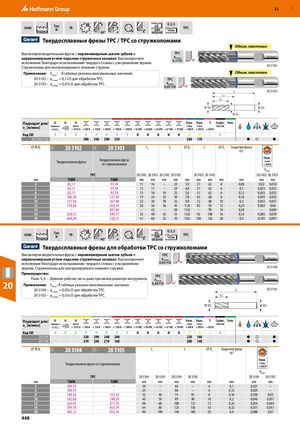

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 447

Предыдущая страница Следующая страница

Навигация

11X11X 11X11X RUE 52 VHM   Норма   Tип N   f8   7   40°   ≠    h6 G 2,5  DIN 6535HB  nmax TPC   Твердосплавные фрезы TPC / TPC со стружколомами Обниж. хвостовик Высокопроизводительная фреза с неравномерным шагом зубьев и TPC неравномерным углом подъема стружечных канавок. Высокопрочноеисполнение благодаря использованию твердого сплава с ультрамелким зерном.ae max0,1D45° Стружколомы для контролируемого ломания стружки. 20 3102 Примечание: hмакс:     В таблице указаны максимальные значения. Обниж. хвостовик 20 3102 – ae макс = 0,1×D для обработки TPC. TPC 20 3103 – ae макс. = 0,07×D для обработки TPC. ae max0,07D 45° L 20 3103 L1 LC ⌀ Dc ⌀ DS ⌀ D1 Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H M M S N ​ ​ ​ ​ ​ ​ 20  3102/​3103       380 340 300 230             240 170         ● ○   ● ⌀ f8 DC 20 3102 20 3103 Lc L1 ⌀ D1 L ⌀ Ds Защитная фаска45° Твердосплавная фреза Твердосплавная фрезасо стружколомами hмакс TPC 20 3102 20 3103 20 3102 20 3103 ​ 20 3102 20 3103 ​ ​ 20 3102 20 3103 мм TiAlN TiAlN мм мм мм мм мм мм мм мм мм мм мм 4 82,17 97,78 11 16 – 23 3,9 57 62 6 0,08 0,02 0,018 5 82,17 97,78 13 17 – 24 4,8 57 62 6 0,1 0,025 0,023 6 82,17 97,78 13 18 19 25 5,8 57 62 6 0,12 0,035 0,032 8 106,36 127,69 19 24 25 30 7,8 63 68 8 0,16 0,045 0,042 10 137,18 167,08 22 30 30 35 9,8 72 80 10 0,2 0,055 0,051 12 170,34 202,19 26 36 36 45 11,8 83 93 12 0,24 0,065 0,06 14 – 301,66 – 42 – 50 13,8 – 99 14 0,28 – 0,069 16 258,75 349,77 32 48 42 55 15,8 92 108 16 0,32 0,085 0,078 20 404,38 538,31 41 60 52 70 19,8 104 126 20 0,4 0,105 0,097 VHM   Норма   Tип N   f8   7   40°   ≠    h6 G 2,5  DIN 6535HB  nmax TPC   Твердосплавные фрезы для обработки TPC со стружколомами Высокопроизводительная фреза с неравномерным шагом зубьев и TPC неравномерным углом подъема стружечных канавок. Высокопрочное ae max исполнение благодаря использованию твердого сплава с ультрамелким 0,05 D 45° зерном. Стружколомы для контролируемого ломания стружки. 20 3104 Преимущество: TPC Разм. 5; 6 – Длинная рабочая часть даже при малом диаметре инструмента. ae max 20 Примечание: hмакс: В таблице указаны максимальные значения 0,03 D 45°20 3104 – ae макс. = 0,05×D для обработки TPC.L 20 3105 20 3105 – ae макс. = 0,03×D для обработки TPC. LC ⌀ DC ⌀ DS Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H M M S N ​ ​ ​ ​ ​ ​ 20 3104       320 290 260 200             220 160         ● ○   ● 20 3105       270 240 210 160             200 140         ● ○   ● ⌀ f8 DC 20 3104 20 3105 Lc L ⌀ Ds Защитная фаска45° Твердосплавная фреза со стружколомами hмакс TPC 20 3104 20 3105 20 3104 20 3105 ​ ​ 20 3104 20 3105 мм TiAlN TiAlN мм мм мм мм мм мм мм мм 5 109,74 – 20 – 66 – 6 0,1 0,021 – 6 109,74 – 24 – 66 – 6 0,12 0,029 – 8 140,42 153,43 32 40 74 81 8 0,16 0,038 0,03 10 182,68 198,29 40 50 89 96 10 0,2 0,046 0,037 12 224,95 271,76 48 60 100 112 12 0,24 0,054 0,044 16 399,18 453,79 64 80 123 136 16 0,32 0,071 0,057 20 585,12 655,34 80 100 140 160 20 0,4 0,088 0,07 448
