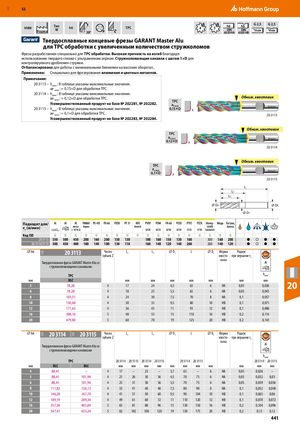

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 440
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
VHM Tип h6 TPC 4 5 h6 h6
Твердосплавные концевые фрезы GARANT Master Alu для ТРС обработки с увеличенным количеством стружколомов Фреза разработанная специально для TPC обработки. Высокая прочность на изгиб благодаря использованию твердого сплава с ультрамелким зерном. Стружколомающие канавки с шагом 1×D для
контролируемого дробления стружки. Отбалансирована для работы с минимальными биениями на высоких оборотах..
| Применен П | ие: Специально для фрезерования | алюми | ния и цветных м | еталлов. | |||||||
| римеча 20 3 20 3 | ние: 113 – hмакс.: В таблице указаны максим aeмакс.: = 0,15×D для обработки T 114 – hмакс.: В таблице указаны максим aeмакс.: = 0,12×D для обработки T | альны PC. альны PC. | е значения. е значения. | TPC | Обниж. хвос | товик | |||||
| Усовершенствованный проду | кт на | азе № 202281, | 202282. | ae ma | x | ||||||
| 20 3 | 115 – h: В таблице указаны максим | альны | е значения. | 0,15� | D | ||||||
| макс. aeмакс.: = 0,1×D для обработки TP Усовершенствованный проду | C. кт на | базе № 202283, | № 202284. TPC ae max 0,1�D | R TPC ae max 0,12�D | R R | ⌀ | Dc L | Обниж. хв Обниж. хвос L ⌀ D1 C L1 | остовик товик 20 3113 20 3114 20 3115 ⌀ DS | ||
| Подходит vc [м/мин] | для/ | ||||||||||
| Код ISO | N N N N N | N | N N N | N N | N | N | N N | N | N | N | |
| 2 20 311 | 0 3113 550 500 450 200 160 4/ 3115 500 450 400 180 140 | 200 180 | 150 130 130 110 | 180 160 160 140 | 150 1 120 1 | 3 4 | 0 160 0 260 | 300 260 | 160 2 140 1 | 00 ● ○ 20 ● ○ | ● ● ● ● |
| ⌀ h6 | 11X 20 3113 | Число зубьев Z | Lc | L1 | ⌀ D1 | L | ⌀ Ds | Форма хвосто- | Радиус при вершине rv | ||
| Твердосплавная фреза GARANT Master Alu со стружколомающими канавками | вика | ||||||||||
| TPC | hмакс | ||||||||||
| мм | DLC | мм | мм | мм | мм | мм | мм | мм | |||
| 5 | 78,28 | 4 | 17 | 24 | 4,5 | 65 | 6 | HA | 0,05 0 | ,036 | |
| 6 | 78,28 | 4 | 18 | 25 | 5,5 | 65 | 6 | HA | 0,05 0 | ,043 | |
| 8 | 103,51 | 4 | 24 | 30 | 7,5 | 70 | 8 | HA | 0,1 0 | ,057 | |
| 10 | 130,68 | 4 | 30 | 35 | 9,5 | 80 | 10 | HB | 0,1 0 | ,071 | |
| 12 | 171,63 | 4 | 36 | 45 | 11 | 93 | 12 | HB | 0,1 0 | ,086 | |
| 16 | 308,16 | 5 | 48 | 55 | 15 | 110 | 16 | HB | 0,2 0 | ,114 | |
| 20 | 479,80 | 5 | 60 | 70 | 19 | 125 | 20 | HB | 0,2 0 | ,143 | |
| ⌀ h6 | 11X 20 3114 11X 20 3115 | Число зубьев Z | Lc | L1 | ⌀ D1 | L | ⌀ Ds | Форма хвосто- вика | Радиус при вершине rv | ||
| Твердосплавная фреза GARANT Master Alu со стружколомающими канавками | hмакс | ||||||||||
| мм | TPC DLC DLC | 20 3114 20 3115 мм мм | 20 3114 20 3115 мм мм | мм | 20 3114 20 3115 мм мм | мм | 20 311 мм мм | 4 20 3115 мм | |||
| 4 | 88,41 – | 4 | 17 – | 23 – | 3,7 | 65 – | 6 | HA | 0,05 0,026 | – | |
| 5 | 88,41 101,94 | 4 | 21 26 | 30 36 | 4,5 | 70 75 | 6 | HA | 0,05 0,032 | 0,03 | |
| 6 | 88,41 101,94 | 4 | 25 31 | 30 36 | 5,5 | 70 75 | 6 | HA | 0,05 0,039 | 0,036 | |
| 8 | 111,82 126,13 | 4 | 33 41 | 40 48 | 7,5 | 80 90 | 8 | HA | 0,1 0,052 | 0,048 | |
| 10 | 14628 16774 | 4 | 41 51 | 50 60 | 95 | 90 104 | 10 | HB | 01 0065 | 006 | |
| 12 | , , 189,19 209,34 | 4 | 49 61 | 60 72 | , 11 | 110 120 | 12 | HB | , , 0,1 0,078 | , 0,072 | |
| 16 | 357,58 405,69 | 5 | 65 81 | 80 96 | 15 | 130 150 | 16 | HB | 0,2 0,104 | 0,096 | |
| 20 | 547,41 633,24 | 5 | 82 102 | 100 120 | 19 | 150 175 | 20 | HB | 0,2 0,13 | 0,12 | |
