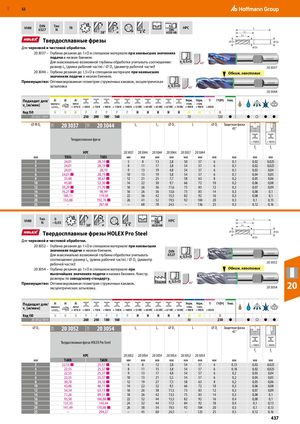

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 436

Предыдущая страница Следующая страница

Навигация

RUE 12X12X 12X12X 52 VHM DIN 6527  Tип N   f8   4   38°   ≠      h6  DIN 6535HB  HPC  LL1 LC  Твердосплавные фрезы ⌀ Dc ⌀ DS Для черновой и чистовой обработки. ⌀ D1 20 3037 – Глубина резания до 1×D в сплошном материале при наивысших значениях подачи и низких биениях. Для максимально возможной глубины обработки учитывать соотношение: ae 0,5×D 45° размер LC (длина рабочей части) / ⌀ DC (диаметр рабочей части)! 20 3037 20 3044 – Глубина резания до 1,5×D в сплошном материале при наивысших Обниж. хвостовик значениях подачи и низких биениях. Преимущество: Оптимизированная геометрия стружечных канавок, эксцентрическая затыловка. ae 0,3×D 45° 20 3044 Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H M M S K ​ ​ ​ ​ ​ ​ 20  3037/​3044       250 200 180 160             70     120 ●   ● ○ ● ● ⌀ f8 DC 20 3037 20 3044 Lc L1 ⌀ D1 L ⌀ Ds Защитная фаска45° Твердосплавная фреза < 900 N < 900 N fz fz HPC 20 3037 20 3044 20 3044 20 3044 20 3037 20 3044 ​ ​ ​ ​ мм TiXSi TiXSi мм мм мм мм мм мм мм мм мм мм 3 24,01 28,19 ■ 5 8 13 2,8 50 57 6 0,1 0,02 0,025 4 24,01 28,19 ■ 8 11 17 3,8 54 57 6 0,1 0,02 0,025 5 24,01 28,19 9 13 19 4,8 54 57 6 0,1 0,03 0,04 6 24,01 ■ 28,19 ■ 10 13 19 5,8 54 57 6 0,1 0,04 0,05 8 33,48 38,67 ■ 12 21 25 7,7 58 63 8 0,2 0,05 0,06 10 45,88 52,30 ■ 14 22 30 9,7 66 72 10 0,2 0,06 0,08 12 59,29 ■ 71,70 ■ 16 26 36 11,6 73 83 12 0,3 0,07 0,09 14 76,21 ■ 98,99 16 26 36 13,6 73 83 14 0,3 0,08 0,1 16 100,11 119,50 22 36 42 15,5 82 92 16 0,3 0,08 0,1 20 153,88 192,76 ■ 26 41 52 19,5 92 104 20 0,3 0,1 0,13 25 – 287,48 – 68 78 24,5 – 136 25 0,3 0,12 0,16 VHM   TипN 0 −0,03  4   38°   ≠      h6  DIN 6535HB  HPC   LL1LC  Твердосплавные фрезы HOLEX Pro Steel ⌀ Dc ⌀ DS ⌀ D1 Для черновой и чистовой обработки. 20 3052 – Глубина резания до 1×D в сплошном материале при наивысших значениях подачи и низких биениях. DIN Для максимально возможной глубины обработки учитыватьсоотношение: размер LC (длина рабочей части) / ⌀ DC (диаметр6527ae 0,5×D45°рабочей части)! 20 3052 20 3054 – Глубина резания до 1×D в сплошном материале при Обниж. хвостовик высочайших значениях подачи и низких биениях. Констр. размеры по заводскому стандарту. Преимущество: Оптимизированная геометрия стружечных канавок, Норма ae 0,3×D 45°эксцентрическая затыловка. 20 3054 20 Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H M M S K ​ ​ ​ ​ ​ ​ 20  3052/​3054       260 240 180 160             80     250 ●   ● ○ ● ● ⌀ DC 20 3052 20 3054 Lc L1 ⌀ D1 L ⌀ Ds Защитная фаска45° Твердосплавная фреза HOLEX Pro Steel < 900 N < 900 N fz fz HPC 20 3052 20 3054 20 3054 20 3054 20 3052 20 3054 ​ ​ ​ ​ мм TiAlN TiAlN мм мм мм мм мм мм мм мм мм мм 3 22,55 ■ 25,37 ■ 6 8 12 2,8 54 57 6 0,13 0,02 0,025 4 22,55 25,37 ■ 8 11 15 3,8 54 57 6 0,18 0,02 0,025 5 22,55 25,37 ■ 9 13 17 4,8 54 57 6 0,2 0,03 0,04 6 22,55 25,37 ■ 10 13 21 5,5 54 57 6 0,2 0,04 0,05 8 30,78 34,16 ■ 12 19 27 7,5 58 63 8 0,2 0,05 0,06 10 42,06 46,11 ■ 14 22 32 9,5 66 72 10 0,3 0,06 0,08 12 54,34 63,13 ■ 16 26 38 11,5 73 83 12 0,3 0,07 0,09 14 71,26 89,51 ■ 18 26 42 13,5 75 83 14 0,3 0,08 0,1 16 93,58 106,88 ■ 22 32 44 15,5 82 92 16 0,4 0,08 0,1 18 137,55 145,44 24 32 44 17,5 84 92 18 0,4 0,1 0,13 20 141,49 170,80 ■ 26 38 54 19,5 92 104 20 0,5 0,1 0,13 25 – 294,27 – 45 60 24,5 – 125 25 0,5 0,12 0,16 437
