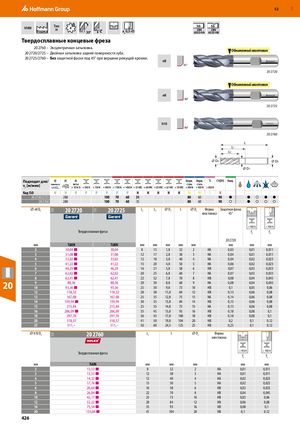

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 425

Предыдущая страница Следующая страница

Навигация

VHM Tип 4

Норма H a 0,3×D

Твердосплавные концевые фреза 20 2760 – Эксцентричная затыловка. 20 2720/2725 – Двойная затыловка задней поверхности зуба. 20 2725/2760 – Без защитной фаски под 45° при вершине режущей кромки.

e8

e8

45°

90°

h6 DIN

h6 DIN

Обниженный хвостовик

20 2720 Обниженный хвостовик

20 2725

h10 90°

⌀ Dc

L1 LC

L

⌀ D1

20 2760

⌀ D S

Подходит для/
vc [м/мин]
Код ISONN N P P P P PH HHHHMMS K
20 2720/ 2725280 100 70 603580 6090 ● ● ○● ●
20 2760280 100 70 603580 6090 ○ ● ○○ ○
⌀ e8 DC11X20 2720 11X 20 2725LcL1⌀ D1L⌀ DsФорма Защитная фаска °
хвостовика 45
< 900 N< 900 N
Твердосплавная фрезаfzfz
20 2720
ммTiAlN TiAlNмммммммммммм мммм
230,04 ■ 30,048131,8322HA 0,03 0,010,011
331,08 ■ 31,0812172,8383HA 0,04 0,010,011
433,02 ■ 33,0212183,8404HA 0,04 0,020,023
541,22 ■ 41,2215204,8505HA 0,06 0,020,023
646,29 ■ 46,2916215,8586HB 0,07 0,030,033
762,02 ■ 62,0220256,8607HA 0,07 0,030,033
862,41 ■ 62,4122327,8708HB 0,08 0,040,045
980,36 80,3620308,8609HA 0,08 0,040,045
1093,36 ■ 93,3625309,87310HB 0,1 0,050,06
12118,32 118,32283811,88412HB 0,13 0,060,08
13167,08 167,08253512,87513HA 0,14 0,060,08
14159,94 ■ 159,94303513,88414HB 0,15 0,060,08
15215,84 215,84253514,87515HA 0,15 0,060,08
16206,09 ■ 206,09354515,89316HB 0,18 0,080,1
18297,76 297,76364517,810018HB 0,18 0,080,1
20318,57 318,57415019,810420HB 0,2 0,10,12
25511,– 511,–506024,512525HB 0,25 0,10,12
⌀ h10 DC12X20 2760LcL⌀ DsФорма
хвостовика
Твердосплавная фреза< 900 N< 900 N
fzfz
ммTiAlNмммммммммм
213,53 ■8322HA 0,010,011
313,53 ■12383HA 0,010,011
414,32 ■12404HA 0,020,023
517,76 ■15505HA 0,020,023
620,64 ■16586HB 0,030,033
826,84 ■22708HB 0,040,045
1042,17 ■257310HB 0,050,06
1253,22 ■288412HB 0,060,08
1675,54 ■359316HB 0,080,1
20133,04 ■4110420HB 0,10,12
