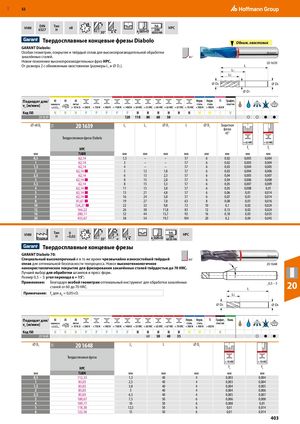

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 402
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
| VHM | DIN 6527 | Tип H e8 2 | 30° | ae 0,05×D 6 | DIN 535 HA h6 HPC | |||||
| Тв | ердосплавные к | онцевые фрезы | Diabolo | Обниж. хвос | товик | |||||
| GARANT | Diabolo | : | ||||||||
| Особая ге | ометри | я, покрытие и твёрдый спл | ав для высокопроизводи | тельной обр | аботки | |||||
| закалённ | ых стале | й. | 45° | |||||||
| Новое по От разме | коление ра 2 с об | высокопроизводительны ниженным хвостовиком ( | х фрезHPC. размеры L1и ⌀ D1). | ⌀ | Dc LC L1 | L ⌀ D1 | 20 1639 ⌀ DS | |||
| Подход vc [м/ми | ит для/ н] | |||||||||
| Код ISO | N N N P | P P P P | H H | H H | H H | M M | S N | |||
| 20 1639 | 120 | 110 80 | 60 50 | ○ ○ | ● ● | |||||
| ⌀ e | 8 DC | 11X 20 1639 Твердосплавная фреза | Lc Diabolo | L1 | ⌀ D1 | L | ⌀ Ds | Защитная фаска 45° | ||
| HPC | fz | fz | ||||||||
| м | м | TiAlN | мм | мм | мм | мм | мм | мм | мм | мм |
| 0, | 5 | 62,14 | 1,5 | – | – | 57 | 6 | 0,02 | 0,003 | 0,004 |
| 1 | 62,14 | 3 | – | – | 57 | 6 | 0,02 | 0,003 | 0,004 | |
| 1, | 5 | 62,14 | 4 | – | – | 57 | 6 | 0,03 | 0,004 | 0,005 |
| 2 | 62,14 ■ | 5 | 12 | 1,8 | 57 | 6 | 0,03 | 0,004 | 0,006 | |
| 2, | 5 | 62,14 | 6 | 13 | 2,3 | 57 | 6 | 0,04 | 0,005 | 0,007 |
| 3 | 62,14 ■ | 8 | 15 | 2,8 | 57 | 6 | 0,04 | 0,006 | 0,008 | |
| 3, | 5 | 62,14 | 8 | 15 | 3,3 | 57 | 6 | 0,05 | 0,007 | 0,009 |
| 4 | 62,14 ■ | 11 | 15 | 3,8 | 57 | 6 | 0,05 | 0,008 | 0,01 | |
| 5 | 62,14 ■ | 13 | 21 | 4,8 | 57 | 6 | 0,06 | 0,01 | 0,014 | |
| 6 | 62,14 ■ | 16 | 24 | 5,8 | 57 | 6 | 0,07 | 0,01 | 0,014 | |
| 8 | 81,61 ■ | 19 | 27 | 7,8 | 63 | 8 | 0,08 | 0,01 | 0,016 | |
| 10 | 124,27 ■ | 22 | 32 | 9,8 | 72 | 10 | 0,1 | 0,02 | 0,024 | |
| 12 | 164,22 | 26 | 38 | 11,8 | 83 | 12 | 0,13 | 0,02 | 0,024 | |
| 16 | 280,11 | 32 | 44 | 15,7 | 92 | 16 | 0,18 | 0,03 | 0,035 | |
| 20 | 433,67 | 38 | 54 | 19,7 | 104 | 20 | 0,2 | 0,04 | 0,045 |
| Tип | 0 | h6 | HPC | ||
| VHM | H | −0,02 | 2 |
Норма a 0,05×D DIN
35° ≠ 6535 HA
e Твердосплавные концевые фрезы GARANT Diabolo 70: Специальный высокопрочный и в то же время чрезвычайно износостойкий твёрдый 90°
сплав для оптимальной безопасности техпроцесса. Новое высокотехнологичное 20 1648 нанокристаллическое покрытие для фрезерования закалённых сталей твёрдостью до 70 HRC. α Лучший выбор для обработки штампов и пресс-форм. Размер 0,5 − 5: угол перехода α = 15°.
| Применение: | Благодаря особой геометрии оптимальный инструмент для обработки закалённых | _0,5 – 5 | 20 | |||
| сталей от 60 до 70 HRC. | ||||||
| L | ||||||
| Примечание: | f для a = 0,05×D. | L | ||||
| z | p | C |
⌀ DC ⌀ DS
| Подходит для/ vc [м/мин] | ||||||
| Код ISO | N N N P P P | P P H | H H H H | M M S | N | |
| 20 1648 | 60 50 40 35 | ○ ● ● | ||||
| ⌀ DC | 11X 20 1648 | Lc | L | ⌀ Ds | ||
| Твердосплавная фреза | ||||||
| HPC | fz | fz | ||||
| мм | TiAlN | мм | мм | мм | мм | мм |
| 0,5 | 112,33 | 1,3 | 40 | 4 | 0,003 | 0,004 |
| 1 | 85,03 | 2,5 | 40 | 4 | 0,003 | 0,004 |
| 1,5 | 85,03 | 3,8 | 40 | 4 | 0,004 | 0,005 |
| 2 | 85,03 | 5 | 40 | 4 | 0,004 | 0,006 |
| 2,5 | 85,03 | 6,3 | 40 | 4 | 0,005 | 0,007 |
| 3 | 100,67 | 7,5 | 50 | 6 | 0,006 | 0,008 |
| 4 | 109,77 | 10 | 50 | 6 | 0,008 | 0,01 |
| 5 | 118,30 | 12,5 | 50 | 6 | 0,01 | 0,014 |
| 6 | 122,56 | 15 | 50 | 6 | 0,01 | 0,014 |
