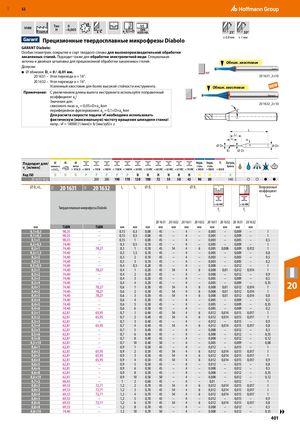

RUE 11X 11X 52 VHM   Норма   Tип H 0  −0,005  2     h5  ae 0,1×D   DIN 6535HA   25° 30°  Прецизионные твердосплавные микрофрезы Diabolo ≤ 0,8 мм ≥ 1 мм GARANT Diabolo: Особая геометрия, покрытие и сорт твердого сплава для высокопроизводительной обработки закаленных сталей. Подходит также для обработки электролитной меди. Специальная заточка и двойная затыловка для прецизионной обработки закаленных сталей. Обниж. хвостовик Допуски: ■ ⌀ обнизки: D1 = 0 / -0,01 мм. 90° 20 1631 – Угол перехода α = 16°. ​ 20 1631_2×10 20 1632 – Угол перехода α = 16°. Усиленный хвостовик для более высокой стойкости инструмента. Обниж. хвостовик Примечание: С увеличением длины вылета инструмента используйте поправочный коэффициент ap! 90° Значения для: сквозного паза: ap = 0,05×D×ap korr ​ 20 1632_2×10 периферийное фрезерование: ap = 0,1×D×ap korr α Для расчета скорости подачи vf необходимо использовать фактическую (максимальную) частоту вращения шпинделя станка! напр.: vf = 18000 [1/мин]× fz [мм/зуб]× z L L1 Lc α ⌀ DC ⌀ DS R1 ⌀ D1 Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H H M M S N ​ ​ ​ ​ ​ 20  1631/​1632         200 200 190 170 120 100 72 55 50 45 90 80   140   ○ ○ ● ● ⌀ DC×L1 20 1631 20 1632 Lc L1 ⌀ D1 L ⌀ Ds Поправочныйкоэффициент ap korr Твердосплавная микрофреза Diabolo fz fz ​ ​ ​ 20 1631 20 1632 20 1631 20 1632 20 1631 20 1632 20 1631 20 1632 ​ мм TiAlN TiAlN мм мм мм мм мм мм мм мм мм мм мм ​ 0,1×0,3 90,35 – 0,15 0,3 0,08 45 – 4 – 0,005 – 0,009 – 1 0,1×0,5 90,35 – 0,15 0,5 0,08 45 – 4 – 0,005 – 0,009 – 1 0,1×1 90,35 – 0,15 1 0,08 45 – 4 – 0,003 – 0,005 – 0,5 0,2×0,5 74,40 – 0,3 0,5 0,18 45 – 4 – 0,005 – 0,009 – 1 0,2×1 74,40 78,27 0,3 1 0,18 45 54 4 6 0,005 0,008 0,009 0,012 1 0,2×1,5 74,40 – 0,3 1,5 0,18 45 – 4 – 0,005 – 0,009 – 0,8 0,2×2 74,40 – 0,3 2 0,18 45 – 4 – 0,003 – 0,005 – 0,5 0,2×3 74,40 – 0,3 3 0,18 45 – 4 – 0,003 – 0,005 – 0,2 0,3×0,5 74,40 – 0,4 0,5 0,28 45 – 4 – 0,008 – 0,012 – 1 0,3×1 74,40 78,27 0,4 1 0,28 45 54 4 6 0,008 0,01 0,012 0,014 1 0,3×2 74,40 – 0,4 2 0,28 45 – 4 – 0,008 – 0,012 – 0,9 0,3×3 74,40 – 0,4 3 0,28 45 – 4 – 0,005 – 0,009 – 0,5 0,3×4 74,400,4×174,40 –78,27 0,4 4 0,28 45 – 4 – 0,005 – 0,009 – 0,350,610,384554460,0080,010,0120,014120 0,4×2 74,40 78,27 0,6 2 0,38 45 54 4 6 0,008 0,01 0,012 0,014 1 0,4×3 74,40 78,27 0,6 3 0,38 45 54 4 6 0,008 0,01 0,012 0,014 0,8 0,4×4 74,40 – 0,6 4 0,38 45 – 4 – 0,005 – 0,009 – 0,5 0,4×5 74,40 – 0,6 5 0,38 45 – 4 – 0,005 – 0,009 – 0,35 0,4×6 74,40 – 0,6 6 0,38 45 – 4 – 0,005 – 0,009 – 0,2 0,5×1 62,81 65,95 0,7 1 0,48 45 54 4 6 0,012 0,014 0,015 0,017 1 0,5×2 62,81 65,95 0,7 2 0,48 45 54 4 6 0,012 0,014 0,015 0,017 1 0,5×3 62,81 – 0,7 3 0,48 45 – 4 – 0,012 – 0,015 – 0,9 0,5×4 62,81 65,95 0,7 4 0,48 45 54 4 6 0,012 0,014 0,015 0,017 0,8 0,5×5 62,81 – 0,7 5 0,48 45 – 4 – 0,008 – 0,012 – 0,5 0,5×6 62,81 – 0,7 6 0,48 45 – 4 – 0,008 – 0,012 – 0,35 0,5×8 62,81 – 0,7 8 0,48 45 – 4 – 0,008 – 0,012 – 0,12 0,5×10 62,81 – 0,7 10 0,48 50 – 4 – 0,005 – 0,009 – 0,08 0,6×1 62,81 – 0,9 1 0,58 45 – 4 – 0,012 – 0,015 – 1 0,6×2 62,81 65,95 0,9 2 0,58 45 54 4 6 0,012 0,014 0,015 0,017 1 0,6×3 62,81 65,95 0,9 3 0,58 45 54 4 6 0,012 0,014 0,015 0,017 1 0,6×4 62,81 65,95 0,9 4 0,58 45 54 4 6 0,012 0,014 0,015 0,017 0,9 0,6×5 62,81 – 0,9 5 0,58 45 – 4 – 0,012 – 0,015 – 0,8 0,6×6 62,81 – 0,9 6 0,58 45 – 4 – 0,008 – 0,012 – 0,5 0,6×8 62,81 – 0,9 8 0,58 45 – 4 – 0,008 – 0,012 – 0,35 0,6×10 62,81 – 0,9 10 0,58 50 – 4 – 0,008 – 0,012 – 0,12 0,7×2 66,43 – 1 2 0,68 45 – 4 – 0,01 – 0,012 – 1 0,8×2 69,33 72,71 1,2 2 0,78 45 54 4 6 0,012 0,014 0,015 0,017 1 0,8×3 69,33 72,71 1,2 3 0,78 45 54 4 6 0,012 0,014 0,015 0,017 1 0,8×4 69,33 72,71 1,2 4 0,78 45 54 4 6 0,012 0,014 0,015 0,017 1 0,8×5 69,33 – 1,2 5 0,78 45 – 4 – 0,012 – 0,015 – 0,9 0,8×6 69,33 72,71 1,2 6 0,78 45 54 4 6 0,012 0,014 0,015 0,017 0,8 0,8×8 69,33 – 1,2 8 0,78 45 – 4 – 0,008 – 0,012 – 0,5 0,8×10 74,40 – 1,2 10 0,78 50 – 4 – 0,008 – 0,012 – 0,35 ▶▶ 401
