| HSS | DIN | Tип | e8 | 2 | h6 |
| Co8 | 844 B | N | DIN |

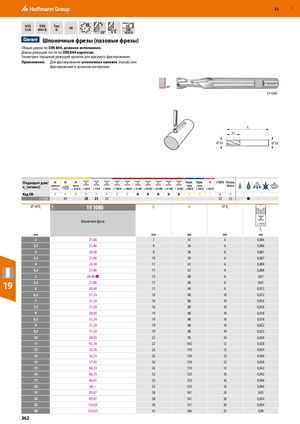

Шпоночные фрезы (пазовые фрезы) Общая длина по DIN 844, длинное исполнение. Длина режущей части по DIN 844 короткая. Геометрия торцевой режущей кромки для врезного фрезерования.
Применение: Для фрезерования шпоночных канавок (пазов) или фрезерования в цельном материале.
90° 19 1080
L LC ⌀ DC ⌀ DS
| Подходит для/ vc [м/мин] Код ISO | N N N P P P P P | H H H H H M | M S K N | |
| 19 1080 | 83 28 25 23 | 23 55 | ● | |
| ⌀ e8 DC | 11W 19 1080 | Lc L | ⌀ Ds | |
| Шпоночная фреза | < 750 N fz | |||
| мм | мм мм | мм | мм | |
| 2 | 21,86 | 7 54 | 6 | 0,006 |
| 2,5 | 21,86 | 8 56 | 6 | 0,006 |
| 3 | 20,40 | 8 56 | 6 | 0,007 |
| 3,5 | 21,86 | 10 59 | 6 | 0,007 |
| 4 | 20,40 | 11 63 | 6 | 0,008 |
| 4,5 | 21,86 | 11 63 | 6 | 0,008 |
| 5 | 20,40 ■ | 13 68 | 6 | 0,01 |
| 5,5 | 21,86 | 13 68 | 6 | 0,01 |
| 6 | 20,40 | 13 68 | 6 | 0,012 |
| 6,5 | 31,24 | 16 80 | 10 | 0,012 |
| 7 | 31,24 | 16 80 | 10 | 0,016 |
| 7,5 | 31,24 | 16 80 | 10 | 0,016 |
| 8 | 28,85 | 19 88 | 10 | 0,018 |
| 8,5 | 31,24 | 19 88 | 10 | 0,018 |
| 9 | 31,24 | 19 88 | 10 | 0,022 |
| 9,5 | 31,24 | 19 88 | 10 | 0,022 |
| 10 | 28,85 | 22 95 | 10 | 0,028 |
| 11 | 43,34 | 22 102 | 12 | 0,028 |
| 12 | 33,76 | 26 110 | 12 | 0,034 |
| 13 | 56,23 | 26 110 | 12 | 0,036 |
| 14 | 57,42 | 26 110 | 12 | 0,038 |
| 15 | 68,33 | 26 110 | 12 | 0,042 |
| 16 | 68,33 | 32 123 | 16 | 0,042 |
| 17 | 84,01 | 32 123 | 16 | 0,046 |
| 18 | 88,– | 32 123 | 16 | 0,046 |
| 19 | 89,87 | 38 141 | 20 | 0,05 |
| 20 | 89,87 | 38 141 | 20 | 0,054 |
| 22 | 126,02 | 38 141 | 20 | 0,054 |
| 30 | 234,63 | 45 166 | 25 | 0,06 |
