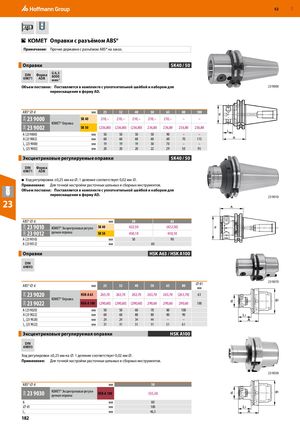

Оправки с разъёмом ABS®
Примечание: Прочие державки с разъёмом ABS® на заказ.
Оправки SK40 / 50
| DIN | Форма | G 6,3 |
| 8000 | ||
| 69871 | ADB | мин |
-1 Объем поставки: Поставляется в комплекте с уплотнительной шайбой и набором для 23 9000 переоснащения в форму AD.
| ABS® ⌀ d | мм | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| 29W 23 9000 | KOMET® Опавка | SK 40 | 210,– | 210,– | 210,– | 210,– | 210,– | – | – |
| 29W 23 9002 | р | SK 50 | (236,80) | (236,80) | (236,80) | 236,80 | 236,80 | 236,80 | 236,80 |
| A (23 9000) | мм | 50 | 50 | 50 | 50 | 90 | – | – | |
| A (23 9002) | мм | 60 | 60 | 60 | 60 | 60 | 70 | 115 | |
| L1(23 9000) | мм | 19 | 19 | 19 | 30 | 70 | – | – | |
| L1(23 9002) | мм | 20 | 20 | 20 | 22 | 29 | 50 | 95 |
Эксцентриковые регулируемые оправки SK40 / 50
DIN Форма 69871 ADB ■ Ход регулировки ±0,25 мм на ⌀. 1 деление соответствует 0,02 мм ⌀.
Применение: Для точной настройки расточных цельных и сборных инструментов. Объем поставки: Поставляется в комплекте с уплотнительной шайбой и набором для переоснащения в форму AD. 23 23 9010
| ABS® ⌀ d | мм | 50 | 63 | |
| 29W 23 9010 | KOMET® Эксцентриковая регули- | SK 40 | 422,50 | (422,50) |
| 29W 23 9012 | руемая оправка | SK 50 | 450,10 | 450,10 |
| A (23 9010) | мм | 50 | 90 | |
| A (23 9012) | мм | 60 |
Оправки HSK A63 / HSK A100
DIN 69893
| ABS® ⌀ d | мм | 25 | 32 | 40 | 50 | 63 | 80 | ⌀ d1 мм | |
| 29W 23 9020 | KOMET® Опавка | HSK-A 63 | 263,70 | 263,70 | 263,70 | 263,70 | 263,70 | (263,70) | 63 |
| 29W 23 9022 | р | HSK-A 100 | (290,60) | (290,60) | (290,60) | 290,60 | 290,60 | 290,60 | 100 |
| A (23 9020) | мм | 50 | 50 | 60 | 70 | 80 | 100 | ||
| A (23 9022) | мм | 60 | 60 | 80 | 80 | 80 | 90 | ||
| L1(23 9020) | мм | 24 | 24 | 34 | 44 | – | – | ||
| L1(23 9022) | мм | 31 | 31 | 51 | 51 | 51 | 61 |
Эксцентриковые регулируемая оправки HSK A100
DIN 69893 Ход регулировки ±0,25 мм на ⌀. 1 деление соответствует 0,02 мм ⌀.
Применение: Для точной настройки расточных цельных и сборных инструментов.
23 9030
| ABS® ⌀ d | мм | 50 |
| 29W 23 9030 | KOMET® Эксцентриковая регули- руемая оправка HSK-A 100 | 555,30 |
| A | мм | 80 |
| ⌀ d1 | мм | 100 |
| L1 | мм | 46,5 |
