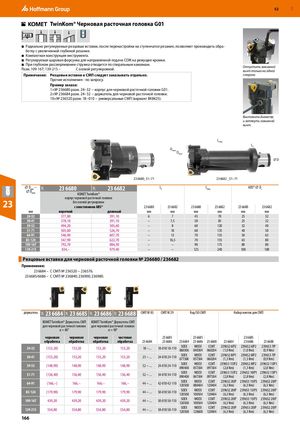

TwinKom® Черновая расточная головка G01

  • Pадиально регулируемые резцовые вставки, после перенастройки на ступенчатое резание, позволяют производить обработку с увеличенной глубиной резания.
  • Компактная конструкция инструмента.
  • Регулируемая шаровая форсунка для направленной подачи СОЖ на режущие кромки.
  • При глубоком рассверливании стружка отводится по спиральным канавкам.

Разм. 109-167; 139-215 – С осевой регулировкой. Отпустить зажимной

винт только на одной Примечание: Резцовые вставки и СМП следует заказывать отдельно. стороне. Прочие исполнения - по запросу. Пример заказа:

1×№ 236680 разм. 24−32 − корпус для черновой расточной головки G01. 2×№ 236684 разм. 24−32 − держатель для черновой расточной головки. 10×№ 236520 разм. 18−010 − универсальные СМП (вариант BK8425).

Выставить диаметр и затянуть зажимной винт.

D максD мин

L общ

L 2

  • D

23 6680_51–71 23 6682 _51–71

  • D − 23 6680 23 6682 L L ABS®
  • D
⌀ Dмин2общs
максKOMET TwinKom®
23корпус черновой расточной головки
без осевой регулировки
с хвостовиком ABS®23 668023 668223 668023 668223 668023 6682
ммкороткийдлинныймммммммммммм
24-32377,80391,106745702532
30-41378,10391,10–7,550852532
39-53494,20505,60–8601203240
51-71505,60526,70–10601354050
64-91546,90607,70–13701555063
83-124547,90622,70–16,5701556380
109-167792,70884,30––901758080
139-215834,–979,40––125240100100

Резцовые вставки для черновой расточной головки № 236680 / 236682 Применение: 23 6684 – С СМП № 236520 − 236576. 23 6685/6686 – С СМП № 236840; 236900; 236980.

держатель24F 23 6684 KOMET TwinKom® для черновой рас α =24F 23 6685 Держатель СМП точной головки 80°24F 23 6686 KOMET TwinKom® для черновой рас α =24F 23 6688 Держатель СМП точной головки 90°СМП W 83СМП W 29Код ISO СМПНабор винтов дляСМП
черновая обработкачерновая обработкачерновая обработкачистовая обработка23 668423 6685 23 668623 668423 6685 23 668623 668823 668423 6685 23 668623 6688
24-32(153,20)153,20153,20153,2018 −...18-010 18-110SOEX 060306WOEX 040304CCMT 060204239652 6IP2 (1,0 Nm)239652 6IP2 (1,0 Nm)239653 7IP (0,9 Nm)
30-41(153,20)153,20153,20153,2023 − ...24-010 24-110SOEX 07T308WOEX 05T304CCMT 060204239652 8IP1 (1,3 Nm)239652 8IP2 (1,3 Nm)239653 7IP (0,9 Nm)
39-53(148,90)148,90148,90148,9032 − ...24-010 24-110SOEX 090408WOEX 05T304CCMT 09T304239653 15IP2 (2,8 Nm)239652 8IP2 (1,3 Nm)239652 15IP1 (2,8 Nm)
51-71(156,40)156,40156,40156,4032 − ...34-010 34-110SOEX 090408WOEX 06T304CCMT 09T304239653 15IP2 (2,8 Nm)239652 10IP1 (2,8 Nm)239652 15IP1 (2,8 Nm)
64-91(166,–)166,–166,–166,–44 − ...42-010 42-110SOEX 120508WOEX 080404CCMT 120404239652 20IP (6,3 Nm)239653 15IP3 (6,3 Nm)239652 20IP (6,3 Nm)
83-124(179,90)179,90179,90179,9044 − ...50-010 50-110SOEX 120508WOEX 100504CCMT 120404239652 20IP (6,3 Nm)239653 15IP3 (6,3 Nm)239652 20IP (6,3 Nm)
109-167439,20439,20439,20439,2044 − ...50-010 50-110SOEX 120508WOEX 100504CCMT 120404239652 20IP (6,3 Nm)239653 15IP3 (6,3 Nm)239652 20IP (6,3 Nm)
139-215554,80554,80554,80554,8044 − ...58-010 58-110SOEX 120508WOEX 120608CCMT 120404239652 20IP (6,3 Nm)239653 20IP (6,3 Nm)239652 20IP (6,3 Nm)
