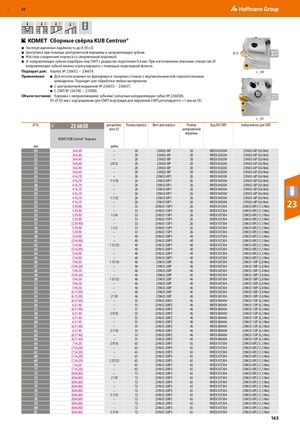

RUE 24L 52            Сборные свёрла KUB Centron® ■ Эксплуатационная надёжность до 8 (9)×D. ■ Центровка при помощи центровочной вершины и направляющих зубьев. ⌀D ■ Жёсткое соединение корпуса со сверлильной коронкой. ■ ⌀ направляющих зубьев подобран под СМП с радиусом скругления 0,4 мм. При изготовлении сквозных отверстий ⌀ направляющих зубьев можно отрегулировать с помощью подкладной фольги. Подходит для: Корпус № 236652 − 236654. ≤ _64 Применение: ■ Для использования на фрезерных и токарных станках с вертикальным или горизонтальным шпинделем. Подходит для обработки любых материалов. ■ С центровочной вершиной № 236655 − 236657. ■ С СМП № 236740 − 237080. Объем поставки: Коронка с направляющими зубьями (запасные направляющие зубья № 236658). От ⌀ 65 мм с картриджами для СМП (картридж для наружной СМП регулируется +1 мм на ⌀). ≥ _65 ⌀ DC 23 6650 для дюймо- Размер корпуса Винт для корпуса Размер Код ISO СМП набор винтов для СМПвого ⌀центровочной вершины KOMET KUB Centron® Коронка мм дюйм ​ ​ ​ ​ ​ 20 364,40 – 20 239655 8IP 20 WOEX 030204 239655 6IP (0,6 Nm) 21 364,40 – 20 239655 8IP 20 WOEX 030204 239655 6IP (0,6 Nm) 22 364,40 – 20 239655 8IP 20 WOEX 030204 239655 6IP (0,6 Nm) 23 364,40 29/32 20 239655 8IP 20 WOEX 030204 239655 6IP (0,6 Nm) 24 364,40 – 20 239655 8IP 20 WOEX 030204 239655 6IP (0,6 Nm) 25 364,40 – 20 239655 8IP 20 WOEX 030204 239655 6IP (0,6 Nm) 26 416,70 – 26 239655 8IP1 26 WOEX 040304 239655 6IP (0,6 Nm) 27 416,70 1 1/16 26 239655 8IP1 26 WOEX 040304 239655 6IP (0,6 Nm) 28 416,70 – 26 239655 8IP1 26 WOEX 040304 239655 6IP (0,6 Nm) 29 416,70 – 26 239655 8IP1 26 WOEX 040304 239655 6IP (0,6 Nm) 30 416,70 – 26 239655 8IP1 26 WOEX 040304 239655 6IP (0,6 Nm) 31 416,70 1 7/32 26 239655 8IP1 26 WOEX 040304 239655 6IP (0,6 Nm) 3233 416,70539,90 –– 2633 239655 8IP1239655 15IP12626 WOEX 040304 239655 6IP (0,6 Nm)WOEX 05T304239655 8IP2 (1,3 Nm)23 34 539,90 – 33 239655 15IP1 26 WOEX 05T304 239655 8IP2 (1,3 Nm) 35 539,90 1 3/8 33 239655 15IP1 26 WOEX 05T304 239655 8IP2 (1,3 Nm) 36 539,90 – 33 239655 15IP1 26 WOEX 05T304 239655 8IP2 (1,3 Nm) 37 (539,90) – 33 239655 15IP1 26 WOEX 05T304 239655 8IP2 (1,3 Nm) 38 539,90 1 1/2 33 239655 15IP1 26 WOEX 05T304 239655 8IP2 (1,3 Nm) 39 539,90 – 33 239655 15IP1 26 WOEX 05T304 239655 8IP2 (1,3 Nm) 40 554,90 – 40 239655 20IP1 40 WOEX 05T304 239655 8IP2 (1,3 Nm) 41 (554,90) – 40 239655 20IP1 40 WOEX 05T304 239655 8IP2 (1,3 Nm) 42 554,90 1 21/32 40 239655 20IP1 40 WOEX 05T304 239655 8IP2 (1,3 Nm) 43 (554,90) – 40 239655 20IP1 40 WOEX 05T304 239655 8IP2 (1,3 Nm) 44 554,90 – 40 239655 20IP1 40 WOEX 05T304 239655 8IP2 (1,3 Nm) 45 554,90 – 40 239655 20IP1 40 WOEX 05T304 239655 8IP2 (1,3 Nm) 46 594,50 1 13/16 46 239655 20IP 46 WOEX 06T304 239655 10IP (2,8 Nm) 47 (594,50) – 46 239655 20IP 46 WOEX 06T304 239655 10IP (2,8 Nm) 48 594,50 – 46 239655 20IP 46 WOEX 06T304 239655 10IP (2,8 Nm) 49 (594,50) – 46 239655 20IP 46 WOEX 06T304 239655 10IP (2,8 Nm) 50 594,50 1 31/32 46 239655 20IP 46 WOEX 06T304 239655 10IP (2,8 Nm) 51 594,50 – 46 239655 20IP 46 WOEX 06T304 239655 10IP (2,8 Nm) 52 594,50 – 46 239655 20IP 46 WOEX 06T304 239655 10IP (2,8 Nm) 53 (615,90) – 46 239655 20IP 46 WOEX 06T304 239655 10IP (2,8 Nm) 54 (615,90) 2 1/8 46 239655 20IP 46 WOEX 06T304 239655 10IP (2,8 Nm) 55 (637,40) – 55 239655 20IP2 46 WOEX 080404 239655 15IP (6,3 Nm) 56 637,40 – 55 239655 20IP2 46 WOEX 080404 239655 15IP (6,3 Nm) 57 (637,40) – 55 239655 20IP2 46 WOEX 080404 239655 15IP (6,3 Nm) 58 637,40 2 9/32 55 239655 20IP2 46 WOEX 080404 239655 15IP (6,3 Nm) 59 637,40 – 55 239655 20IP2 46 WOEX 080404 239655 15IP (6,3 Nm) 60 637,40 – 55 239655 20IP2 46 WOEX 080404 239655 15IP (6,3 Nm) 61 (637,40) – 55 239655 20IP2 46 WOEX 080404 239655 15IP (6,3 Nm) 62 637,40 2 7/16 55 239655 20IP2 46 WOEX 080404 239655 15IP (6,3 Nm) 63 (637,40) – 55 239655 20IP2 46 WOEX 080404 239655 15IP (6,3 Nm) 64 (637,40) – 55 239655 20IP2 46 WOEX 080404 239655 15IP (6,3 Nm) 65 754,20 2 9/16 65 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm) 66 (754,20) – 65 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm) 67 (754,20) – 65 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm) 68 (754,20) – 65 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm) 69 (754,20) 2 23/32 65 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm) 70 754,20 – 65 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm) 71 (754,20) – 65 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm) 72 (884,80) – 72 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm) 73 (884,80) 2 7/8 72 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm) 74 (884,80) – 72 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm) 75 (884,80) – 72 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm) 76 (884,80) – 72 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm) 77 (884,80) 3 1/32 72 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm) 78 (884,80) – 72 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm) 79 (884,80) – 72 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm) 80 (884,80) – 72 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm) 81 (884,80) 3 3/16 72 239655 20IP3 65 WOEX 05T304 239655 8IP2 (1,3 Nm) 163
