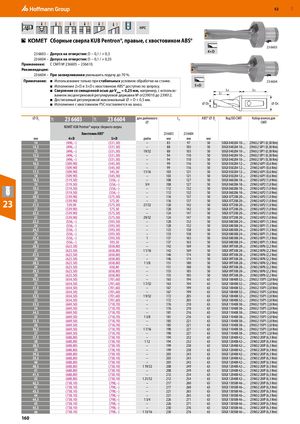

24P 24P RUE 52 ABS HPC                    Сборные сверла KUB Pentron®, правые, с хвостовиком ABS® 23 6603​ 23 6603 – Допуск на отверстия: D − 0,1 / + 0,3 4×D 23 6604 – Допуск на отверстия: D − 0,1 / + 0,35 Применение: С СМП № 236605 − 236610. Рекомендации: 23 6604 – При засверливании уменьшить подачу до 70 %. Примечание: ■ Использование только при стабильных условиях обработки на станке. 23 6604​ ■ Исполнение 2×D и 3×D с хвостовиком ABS® доступно по запросу. 5×D ■ Сверление со смещенной осью до Vmax = 0,25 мм, например, с использо-ванием эксцентриковой регулируемой державки № от239010 до 239012.LALSL1 ■ Достигаемый регулировкой максимальный ⌀ = D + 0,5 мм. ■ Исполнение с хвостовиком PSC поставляется на заказ. ⌀ DC ⌀ DS ⌀ DC 23 6603 23 6604 для дюймового⌀ LA ABS® ⌀ Ds Код ISO СМП Набор винтов дляСМП KOMET KUB Pentron® корпус сборного сверла Хвостовик ABS® ​ 23 6603 23 6604 ​ ​ ​ мм 4×D 5×D дюйм мм мм мм ​ ​ 14 (496,–) (531,30) – 83 97 50 SOGX 040204 10-... 239652 5IP1 (0,38 Nm) 14,5 (496,–) (531,30) – 88 103 50 SOGX 040204 10-... 239652 5IP1 (0,38 Nm) 15 (496,–) (531,30) 19/32 88 103 50 SOGX 040204 10-... 239652 5IP1 (0,38 Nm) 15,5 (496,–) (531,30) – 94 110 50 SOGX 040204 10-... 239652 5IP1 (0,38 Nm) 16 (496,–) (531,30) – 94 110 50 SOGX 040204 10-... 239652 5IP1 (0,38 Nm) 16,5 (509,90) (545,30) – 99 116 50 SOGX 050204 12-... 239652 6IP1 (0,6 Nm) 17 (509,90) (545,30) – 99 116 50 SOGX 050204 12-... 239652 6IP1 (0,6 Nm) 17,5 (509,90) 545,30 11/16 103 121 50 SOGX 050204 12-... 239652 6IP1 (0,6 Nm) 18 (509,90) (545,30) – 103 121 50 SOGX 050204 12-... 239652 6IP1 (0,6 Nm) 18,5 (519,50) (556,–) – 108 127 50 SOGX 060206 18-... 239652 6IP2 (1,0 Nm) 19 (519,50) (556,–) 3/4 108 127 50 SOGX 060206 18-... 239652 6IP2 (1,0 Nm) 19,5 (519,50) (556,–) – 112 132 50 SOGX 060206 18-... 239652 6IP2 (1,0 Nm) 20 (519,50) (556,–) – 112 132 50 SOGX 060206 18-... 239652 6IP2 (1,0 Nm) 20,5 (539,90) (575,30) – 116 137 50 SOGX 07T208 20-... 239652 6IP2 (1,0 Nm) 23 2121,5 (539,90)539,90 575,30 – 116 137 50 SOGX 07T208 20-... 239652 6IP2 (1,0 Nm)(575,30)27/3212014250SOGX 07T208 20-...239652 6IP2 (1,0 Nm) 22 (539,90) 575,30 – 120 142 50 SOGX 07T208 20-... 239652 6IP2 (1,0 Nm) 22,5 (539,90) (575,30) – 124 147 50 SOGX 07T208 20-... 239652 6IP2 (1,0 Nm) 23 (539,90) (575,30) 29/32 124 147 50 SOGX 07T208 20-... 239652 6IP2 (1,0 Nm) 23,5 (556,–) (593,50) – 128 152 50 SOGX 080308 24-... 239652 8IP1 (1,3 Nm) 24 (556,–) (593,50) – 128 152 50 SOGX 080308 24-... 239652 8IP1 (1,3 Nm) 24,5 (556,–) (593,50) – 133 158 50 SOGX 080308 24-... 239652 8IP1 (1,3 Nm) 25 (556,–) (593,50) – 133 158 50 SOGX 080308 24-... 239652 8IP1 (1,3 Nm) 25,5 (556,–) (593,50) 1 137 163 50 SOGX 080308 24-... 239652 8IP1 (1,3 Nm) 26 (556,–) 593,50 – 137 163 50 SOGX 080308 24-... 239652 8IP1 (1,3 Nm) 26,5 (623,50) (658,80) – 142 169 50 SOGX 09T308 28-... 239652 8IP6 (2,2 Nm) 27 (623,50) (658,80) 1 1/16 142 169 50 SOGX 09T308 28-... 239652 8IP6 (2,2 Nm) 27,5 (623,50) (658,80) – 146 174 50 SOGX 09T308 28-... 239652 8IP6 (2,2 Nm) 28 (623,50) (658,80) – 146 174 50 SOGX 09T308 28-... 239652 8IP6 (2,2 Nm) 28,5 (623,50) (658,80) 1 1/8 151 180 50 SOGX 09T308 28-... 239652 8IP6 (2,2 Nm) 29 (623,50) 658,80 – 151 180 50 SOGX 09T308 28-... 239652 8IP6 (2,2 Nm) 29,5 (623,50) (658,80) – 155 185 50 SOGX 09T308 28-... 239652 8IP6 (2,2 Nm) 30 (623,50) (658,80) – 155 185 50 SOGX 09T308 28-... 239652 8IP6 (2,2 Nm) 30,5 (654,50) (701,60) – 163 194 63 SOGX 100408 32-... 239652 15IP1 (2,8 Nm) 31 (654,50) (701,60) 1 7/32 163 194 63 SOGX 100408 32-... 239652 15IP1 (2,8 Nm) 31,5 (654,50) (701,60) – 167 199 63 SOGX 100408 32-... 239652 15IP1 (2,8 Nm) 32 (654,50) (701,60) – 167 199 63 SOGX 100408 32-... 239652 15IP1 (2,8 Nm) 32,5 (654,50) (701,60) 1 9/32 172 205 63 SOGX 100408 32-... 239652 15IP1 (2,8 Nm) 33 (654,50) (701,60) – 172 205 63 SOGX 100408 32-... 239652 15IP1 (2,8 Nm) 33,5 (669,50) (718,70) – 176 210 63 SOGX 110408 38-... 239652 15IP1 (2,8 Nm) 34 (669,50) (718,70) – 176 210 63 SOGX 110408 38-... 239652 15IP1 (2,8 Nm) 34,5 (669,50) (718,70) – 181 216 63 SOGX 110408 38-... 239652 15IP1 (2,8 Nm) 35 (669,50) (718,70) 1 3/8 181 216 63 SOGX 110408 38-... 239652 15IP1 (2,8 Nm) 35,5 (669,50) (718,70) – 185 221 63 SOGX 110408 38-... 239652 15IP1 (2,8 Nm) 36 (669,50) (718,70) – 185 221 63 SOGX 110408 38-... 239652 15IP1 (2,8 Nm) 36,5 (669,50) (718,70) 1 7/16 190 227 63 SOGX 110408 38-... 239652 15IP1 (2,8 Nm) 37 (669,50) (718,70) – 190 227 63 SOGX 110408 38-... 239652 15IP1 (2,8 Nm) 37,5 (688,80) (738,10) – 194 232 63 SOGX 120408 42-... 239652 20IP (6,3 Nm) 38 (688,80) (738,10) 1 12 194 232 63 SOGX 120408 42-... 239652 20IP (6,3 Nm) 38,5 (688,80) (738,10) – 199 238 63 SOGX 120408 42-... 239652 20IP (6,3 Nm) 39 (688,80) (738,10) – 199 238 63 SOGX 120408 42-... 239652 20IP (6,3 Nm) 39,2 (688,80) (738,10) – 203 243 63 SOGX 120408 42-... 239652 20IP (6,3 Nm) 39,5 (688,80) (738,10) – 203 243 63 SOGX 120408 42-... 239652 20IP (6,3 Nm) 40 (688,80) (738,10) – 203 243 63 SOGX 120408 42-... 239652 20IP (6,3 Nm) 40,5 (688,80) (738,10) 1 19/32 208 249 63 SOGX 120408 42-... 239652 20IP (6,3 Nm) 41 (688,80) (738,10) – 208 249 63 SOGX 120408 42-... 239652 20IP (6,3 Nm) 41,5 (688,80) (738,10) – 212 254 63 SOGX 120408 42-... 239652 20IP (6,3 Nm) 42 (688,80) (738,10) 1 21/32 212 254 63 SOGX 120408 42-... 239652 20IP (6,3 Nm) 42,5 (738,10) (798,–) – 217 260 63 SOGX 130508 46-... 239652 20IP (6,3 Nm) 43 (738,10) (798,–) – 217 260 63 SOGX 130508 46-... 239652 20IP (6,3 Nm) 43,5 (738,10) (798,–) – 221 265 63 SOGX 130508 46-... 239652 20IP (6,3 Nm) 44 (738,10) (798,–) – 221 265 63 SOGX 130508 46-... 239652 20IP (6,3 Nm) 44,5 (738,10) (798,–) 1 3/4 226 271 63 SOGX 130508 46-... 239652 20IP (6,3 Nm) 45 (738,10) (798,–) – 226 271 63 SOGX 130508 46-... 239652 20IP (6,3 Nm) 45,5 (738,10) (798,–) – 230 276 63 SOGX 130508 46-... 239652 20IP (6,3 Nm) 46 (738,10) (798,–) 1 13/16 230 276 63 SOGX 130508 46-... 239652 20IP (6,3 Nm) 160
