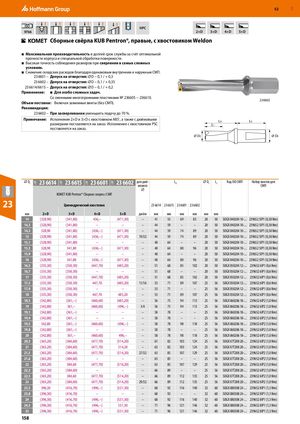

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 157
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
9766 2×D 3×D 4×D 5×D
Сборные свёрла KUB Pentron®, правые, с хвостовиком Weldon
- Максимальная производительность и долгий срок службы за счёт оптимальной прочности корпуса и специальной обработки поверхности.
- Высокая точность соблюдения размеров при сверлении в самых сложных условиях.
- Снижение складских расходов благодаря одинаковым внутренним и наружным СМП. 23 6601 – Допуск на отверстия: ⌀D − 0,1 / + 0,3 23 6602 – Допуск на отверстия: ⌀D − 0,1 / + 0,35
23 6614/6615 – Допуск на отверстия: ⌀D − 0,1 / + 0,2
Применение: Для особо сложных задач. Со сменными многогранными пластинами № 236605 − 236610.
Объем поставки: 23 6602 Включая зажимные винты (без СМП).
Рекомендации: 23 6602 – При засверливании уменьшить подачу до 70 %.
Примечание: Исполнения 2×D и 3×D с хвостовиком ABS®, а также с дюймовыми LA LS размерами поставляются на заказ. Исполнение с хвостовиком PSC L 1 поставляется на заказ. ⌀ DC ⌀ DS
| ⌀ DC | 24P 23 6614 KO | 24P 23 6615 MET KUB Pentron® С Цилиндрическ | 24P 23 6601 24P борное сверло с СМП ий хвостовик | 23 6602 | для дюй- мового ⌀ | 23 6614 | 23 6615 | LA 23 6601 | 23 6602 | ⌀ Ds | Ls | Код ISO СМП | Набор винтов для СМП |
| мм | 2×D | 3×D | 4×D | 5×D | дюйм | мм | мм | мм | мм | мм | мм | ||
| 14 | (328,90) | (341,80) | 436,– | (471,30) | – | 41 | 55 | 69 | 83 | 20 | 50 | SOGX 040204 10-.. | . 239652 5IP1 (0,38 Nm) |
| 14,3 | (328,90) | (341,80) | – | – | – | 44 | 59 | – | – | 20 | 50 | SOGX 040204 10-.. | . 239652 5IP1 (0,38 Nm) |
| 14,5 | 328,90 | (341,80) | (436,–) | (471,30) | – | 44 | 59 | 74 | 89 | 20 | 50 | SOGX 040204 10-.. | . 239652 5IP1 (0,38 Nm) |
| 15 | (328,90) | (341,80) | (436,–) | (471,30) | 19/32 | 44 | 59 | 74 | 89 | 20 | 50 | SOGX 040204 10-.. | . 239652 5IP1 (0,38 Nm) |
| 15,1 | (328,90) | (341,80) | – | – | – | 48 | 64 | – | – | 20 | 50 | SOGX 040204 10-.. | . 239652 5IP1 (0,38 Nm) |
| 15,5 | 328,90 | 341,80 | (436,–) | (471,30) | – | 48 | 64 | 80 | 96 | 20 | 50 | SOGX 040204 10-.. | . 239652 5IP1 (0,38 Nm) |
| 15,9 | (328,90) | (341,80) | – | – | – | 48 | 64 | – | – | 20 | 50 | SOGX 040204 10-.. | . 239652 5IP1 (0,38 Nm) |
| 16 | (328,90) | 341,80 | (436,–) | (471,30) | – | 48 | 64 | 80 | 96 | 20 | 50 | SOGX 040204 10-.. | . 239652 5IP1 (0,38 Nm) |
| 16,5 | (335,30) | (350,30) | (447,70) | (485,20) | – | 51 | 68 | 85 | 102 | 20 | 50 | SOGX 050204 12-.. | . 239652 6IP1 (0,6 Nm) |
| 16,7 | (335,30) | (350,30) | – | – | – | 51 | 68 | – | – | 20 | 50 | SOGX 050204 12-.. | . 239652 6IP1 (0,6 Nm) |
| 17 | (335,30) | (350,30) | (447,70) | (485,20) | – | 51 | 68 | 85 | 102 | 20 | 50 | SOGX 050204 12-.. | . 239652 6IP1 (0,6 Nm) |
| 17,5 | (335,30) | (350,30) | 447,70 | (485,20) | 11/16 | 53 | 71 | 89 | 107 | 25 | 56 | SOGX 050204 12-.. | . 239652 6IP1 (0,6 Nm) |
| 17,9 | (335,30) | (350,30) | – | – | – | 53 | 71 | – | – | 25 | 56 | SOGX 050204 12-.. | . 239652 6IP1 (0,6 Nm) |
| 18 | (335,30) | (350,30) | 447,70 | 485,20 | – | 53 | 71 | 89 | 107 | 25 | 56 | SOGX 050204 12-.. | . 239652 6IP1 (0,6 Nm) |
| 18,5 | (342,80) | (361,–) | (460,60) | (485,20) | – | 56 | 75 | 94 | 113 | 25 | 56 | SOGX 060206 18-.. | . 239652 6IP2 (1,0 Nm) |
| 19 | (342,80) | 361,– | (460,60) | (496,–) | 3/4 | 56 | 75 | 94 | 113 | 25 | 56 | SOGX 060206 18-.. | . 239652 6IP2 (1,0 Nm) |
| 19,1 | (342,80) | (361,–) | – | – | – | 58 | 78 | – | – | 25 | 56 | SOGX 060206 18-.. | . 239652 6IP2 (1,0 Nm) |
| 19,4 | (342,80) | (361,–) | – | – | – | 58 | 78 | – | – | 25 | 56 | SOGX 060206 18-.. | . 239652 6IP2 (1,0 Nm) |
| 19,5 | 342,80 | (361,–) | (460,60) | (496,–) | – | 58 | 78 | 98 | 118 | 25 | 56 | SOGX 060206 18-.. | . 239652 6IP2 (1,0 Nm) |
| 19,8 | (342,80) | (361,–) | – | – | – | 58 | 78 | – | – | 25 | 56 | SOGX 060206 18-.. | . 239652 6IP2 (1,0 Nm) |
| 20 | (342,80) | 361,– | (460,60) | 496,– | – | 58 | 78 | 98 | 118 | 25 | 56 | SOGX 060206 18-.. | . 239652 6IP2 (1,0 Nm) |
| 20,5 | (365,20) | (384,60) | (477,70) | (514,20) | – | 61 | 82 | 103 | 124 | 25 | 56 | SOGX 07T208 20-... | 239652 6IP2 (1,0 Nm) |
| 21 | (365,20) | (384,60) | (477,70) | 514,20 | – | 63 | 82 | 103 | 124 | 25 | 56 | SOGX 07T208 20-... | 239652 6IP2 (1,0 Nm) |
| 21,5 | (365,20) | (384,60) | (477,70) | (514,20) | 27/32 | 63 | 85 | 107 | 129 | 25 | 56 | SOGX 07T208 20-... | 239652 6IP2 (1,0 Nm) |
| 21,6 | (365,20) | (384,60) | – | – | – | 63 | 85 | – | – | 25 | 56 | SOGX 07T208 20-... | 239652 6IP2 (1,0 Nm) |
| 22 | (365,20) | 384,60 | (477,70) | (514,20) | – | 63 | 85 | 107 | 129 | 25 | 56 | SOGX 07T208 20-... | 239652 6IP2 (1,0 Nm) |
| 22,2 | (365,20) | (384,60) | – | – | – | 66 | 89 | – | – | 25 | 56 | SOGX 07T208 20-... | 239652 6IP2 (1,0 Nm) |
| 22,5 | (365,20) | 384,60 | (477,70) | (514,20) | – | 66 | 89 | 112 | 135 | 25 | 56 | SOGX 07T208 20-... | 239652 6IP2 (1,0 Nm) |
| 23 | (365,20) | (384,60) | (477,70) | (514,20) | 29/32 | 66 | 89 | 112 | 135 | 25 | 56 | SOGX 07T208 20-... | 239652 6IP2 (1,0 Nm) |
| 23,5 | 396,30 | (416,70) | (496,–) | (531,30) | – | 68 | 92 | 116 | 140 | 32 | 60 | SOGX 080308 24-.. | . 239652 8IP1 (1,3 Nm) |
| 23,8 | (396,30) | (416,70) | – | – | – | 68 | 92 | – | – | 32 | 60 | SOGX 080308 24-.. | . 239652 8IP1 (1,3 Nm) |
| 24 | (396,30) | (416,70) | (496,–) | (531,30) | – | 68 | 92 | 116 | 140 | 32 | 60 | SOGX 080308 24-.. | . 239652 8IP1 (1,3 Nm) |
| 24,5 | (396,30) | (416,70) | (496,–) | 531,30 | – | 71 | 96 | 121 | 146 | 32 | 60 | SOGX 080308 24-.. | . 239652 8IP1 (1,3 Nm) |
| 25 | (396,30) | (416,70) | (496,–) | (531,30) | – | 71 | 96 | 121 | 146 | 32 | 60 | SOGX 080308 24-.. | . 239652 8IP1 (1,3 Nm) |
