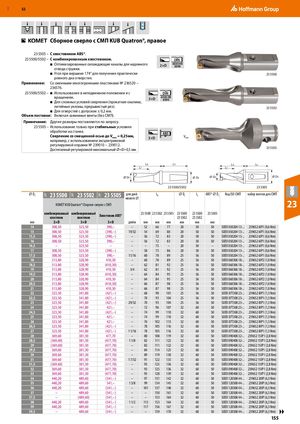

Сборное сверло с СМП KUB Quatron®, правое

23 5505 –	С хвостовиком ABS®.
23 5500/5502 –	С комбинированным хвостовиком.		DIN
	■Оптимизированные охлаждающие каналы для надежного отвода стружки.	2×D	6535 HE 6595
	■Угол при вершине 174° для получения практически ровного дна отверстия.			23 5500
Применение: 23 5500/5502 –	Со сменными многогранными пластинами № 236520 − 236576. ■Использование в неподвижном положении и с	DIN
	вращением. ■Для сложных условий сверления (прокатная окалина, 3×D	6535 HE 6595
	литейные уклоны, прерывистый рез). ■Для отверстий с допуском ± 0,2 мм.			23 5502
Объем поставк	и:Включая зажимные винты (без СМП).
Примечание:	Другие размеры поставляются по запросу.
23 5505 –	Использование только пристабильныхусловиях
	обработки на станке.	ABS
	Сверление со смещенной осью до Vmax = 0,25мм, например, с использованием эксцентриковой регулируемой оправки № 239010 − 239012. Достигаемый регулировкой максимальный ⌀=D+0,5 мм. 3×D		Vmax	23 5505

					LA L1		LS				L1 LA	LS
				⌀ DC					⌀ DS	⌀ DC		⌀ DS
							23 55	00/5502				23 5505
⌀ DC	24P 23 5500	24P 23 5502	24P 23 5505	для дюй- мового ⌀		LA		⌀ Ds	Ls	ABS® ⌀	Ds Код ISO СМП	набор винтов для СМП
	KOMET KUB Q	uatron® Сборное све	рло с СМП
	комбинированный	комбинированный	®		23 5500	23 5502	23 5505	23 5500	23 5500	23 5505
	хвостовик	хвостовик	Хвостовик ABS					23 5502	23 5502
мм	2×D	3×D	3×D	дюйм	мм	мм	мм	мм	мм	мм
14	308,50	323,50	390,–	–	52	66	77	20	50	50	SOEX 050204 13-..	239652 6IP1 (0,6 Nm)
15	308,50	323,50	(390,–)	19/32	54	69	80	20	50	50	SOEX 050204 13-..	239652 6IP1 (0,6 Nm)
15,5	308,50	323,50	(390,–)	–	56	72	83	20	50	50	SOEX 050204 13-..	239652 6IP1 (0,6 Nm)
16	308,50	323,50	390,–	–	56	72	83	20	50	50	SOEX 050204 13-..	239652 6IP1 (0,6 Nm)
16,5	–	323,50	–	–	–	75	–	20	50	–	SOEX 050204 13-..	239652 6IP1 (0,6 Nm)
17	308,50	323,50	(390,–)	–	58	75	86	20	50	50	SOEX 050204 13-..	239652 6IP1 (0,6 Nm)
17,5	308,50	323,50	390,–	11/16	60	78	89	25	56	50	SOEX 050204 13-..	239652 6IP1 (0,6 Nm)
18	313,80	328,90	410,30	–	60	78	89	25	56	50	SOEX 060306 18-..	239652 6IP2 (1,0 Nm)
18,5	313,80	328,90	(410,30)	–	62	81	92	25	56	50	SOEX 060306 18-..	239652 6IP2 (1,0 Nm)
19	313,80	328,90	410,30	3/4	62	81	92	25	56	50	SOEX 060306 18-..	239652 6IP2 (1,0 Nm)
19,5	313,80	328,90	(410,30)	–	64	84	95	25	56	50	SOEX 060306 18-..	239652 6IP2 (1,0 Nm)
20	313,80	328,90	410,30	–	64	84	95	25	56	50	SOEX 060306 18-..	239652 6IP2 (1,0 Nm)
20,5	313,80	328,90	(410,30)	–	66	87	98	25	56	50	SOEX 060306 18-..	239652 6IP2 (1,0 Nm)
21	313,80	328,90	410,30	–	66	87	98	25	56	50	SOEX 060306 18-..	239652 6IP2 (1,0 Nm)
22	323,50	341,80	(421,–)	–	68	90	101	25	56	50	SOEX 07T308 23-..	239652 8IP1 (1,3 Nm)
22,5	323,50	341,80	(421,–)	–	70	93	104	25	56	50	SOEX 07T308 23-..	239652 8IP1 (1,3 Nm)
23	323,50	341,80	(421,–)	29/32	70	93	104	25	56	50	SOEX 07T308 23-..	239652 8IP1 (1,3 Nm)
24	323,50	341,80	421,–	–	72	96	107	32	60	50	SOEX 07T308 23-..	239652 8IP1 (1,3 Nm)
24,5	323,50	341,80	(421,–)	–	74	99	110	32	60	50	SOEX 07T308 23-..	239652 8IP1 (1,3 Nm)
25	323,50	341,80	421,–	–	74	99	110	32	60	50	SOEX 07T308 23-..	239652 8IP1 (1,3 Nm)
26	323,50	341,80	421,–	–	76	102	113	32	60	50	SOEX 07T308 23-..	239652 8IP1 (1,3 Nm)
26,5	323,50	341,80	(421,–)	–	78	105	116	32	60	50	SOEX 07T308 23-..	239652 8IP1 (1,3 Nm)
27	323,50	341,80	(421,–)	1 1/16	78	105	116	32	60	50	SOEX 07T308 23-..	239652 8IP1 (1,3 Nm)
28	369,60	381,30	477,70	–	80	108	119	32	60	50	SOEX 090408 32-..	239652 15IP1 (2,8 Nm)
28,5	(369,60)	381,30	(477,70)	1 1/8	82	111	122	32	60	50	SOEX 090408 32-..	239652 15IP1 (2,8 Nm)
29	(369,60)	381,30	(477,70)	–	82	111	122	32	60	50	SOEX 090408 32-..	239652 15IP1 (2,8 Nm)
29,5	369,60	381,30	(477,70)	–	84	114	125	32	60	50	SOEX 090408 32-..	239652 15IP1 (2,8 Nm)
30	369,60	381,30	(477,70)	–	89	119	130	32	60	50	SOEX 090408 32-..	239652 15IP1 (2,8 Nm)
31	369,60	381,30	(477,70)	1 7/32	91	122	133	32	60	50	SOEX 090408 32-..	239652 15IP1 (2,8 Nm)
31,5	(369,60)	381,30	(477,70)	–	93	125	136	32	60	50	SOEX 090408 32-..	239652 15IP1 (2,8 Nm)
32	369,60	381,30	(477,70)	–	93	125	136	32	60	50	SOEX 090408 32-..	239652 15IP1 (2,8 Nm)
33	369,60	381,30	(477,70)	–	95	128	139	32	60	50	SOEX 090408 32-..	239652 15IP1 (2,8 Nm)
34	440,20	489,60	(541,–)	–	97	131	142	32	60	50	SOEX 120508 44-..	239652 20IP (6,3 Nm)
35	44020	48960	541–	1 3/8	99	134	145	32	60	50	SOEX 120508 44-	239652 20IP (63 Nm)
36	, 440,20	, 489,60	, (541,–)	–	101	137	148	32	60	50	.. SOEX 120508 44-..	, 239652 20IP (6,3 Nm)
37	–	489,60	(541,–)	–	–	150	161	32	60	50	SOEX 120508 44-..	239652 20IP (6,3 Nm)
37,5	–	(489,60)	(541,–)	–	–	153	164	32	60	50	SOEX 120508 44-..	239652 20IP (6,3 Nm)
38	440,20	489,60	(541,–)	1 1/2	115	153	164	32	60	50	SOEX 120508 44-..	239652 20IP (6,3 Nm)
39	440,20	489,60	(541,–)	–	117	156	167	32	60	50	SOEX 120508 44-..	239652 20IP (6,3 Nm)
39,5	–	489,60	(541,–)	–	–	159	170	32	60	50	SOEX 120508 44-..	239652 20IP (6,3 Nm) ▶▶
