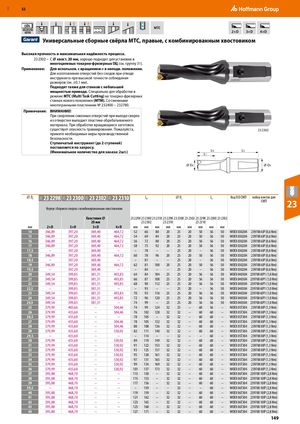

RUE 21S 21S 21S 21S 52 DIN6535HE 6595                MTC    2×D 3×D 4×D  Универсальные сборные свёрла MTC, правые, с комбинированным хвостовиком Высокая прочность и максимальная надёжность процесса. 23 2302 – С ⌀ хвост. 20 мм, хорошо подходят для установки в многоцелевых токарно-фрезерных ОЦ (см. группу 31). Применение: Для использов. с вращением и в неподв. положении. Для изготовления отверстий без следов при отводе инструмента при высокой точности соблюдения размеров (ок. ±0,1 мм). Подходит также для станков с небольшой мощностью привода. Специально для обработки в режиме MTC (Multi Task Cutting) на токарно-фрезерных станках нового поколения (MTM). Со сменными многогранными пластинами № 232400 − 232780. Примечание: ВНИМАНИЕ! При сверлении сквозных отверстий при выходе сверла из отверстия выпадает пластина обрабатываемого материала. При обработке вращающихся заготовок существует опасность травмирования. Пожалуйста, 23 2302 примите необходимые меры производственной безопасности. Ступенчатый инструмент (до 2 ступеней) поставляется по запросу. (Минимальное количество для заказа: 2шт.) LA LSL1 ⌀ DC ⌀ DS ⌀ DC 23 2298 23 2300 23 2302 23 2310 LA ⌀ Ds Ls Код ISO СМП набор винтов дляСМП 23 Корпус сборного сверла с комбинированным хвостовиком Хвостовик ⌀ 23 2298 23 2300 23 2310 23 2298 23 2300 23 2302 23 2298 23 2300 23 2302 20 мм 23 2302 23 2310 23 2310 мм 2×D 3×D 3×D 4×D мм мм мм мм мм мм мм мм мм ​ ​ 14 346,89 397,20 369,40 464,72 52 66 80 20 25 20 50 56 50 WOEX 030204 239700 6IP (0,6 Nm) 15 346,89 397,20 369,40 464,72 54 69 84 20 25 20 50 56 50 WOEX 030204 239700 6IP (0,6 Nm) 16 346,89 397,20 369,40 464,72 56 72 88 20 25 20 50 56 50 WOEX 030204 239700 6IP (0,6 Nm) 17 346,89 397,20 369,40 464,72 58 75 92 20 25 20 50 56 50 WOEX 030204 239700 6IP (0,6 Nm) 17,5 – 397,20 369,40 – – 78 – – 25 20 – 56 50 WOEX 030204 239700 6IP (0,6 Nm) 18 346,89 397,20 369,40 464,72 60 78 96 20 25 20 50 56 50 WOEX 030204 239700 6IP (0,6 Nm) 18,5 – 397,20 369,40 – – 81 – – 25 20 – 56 50 WOEX 030204 239700 6IP (0,6 Nm) 19 346,89 397,20 369,40 464,72 62 81 100 20 25 20 50 56 50 WOEX 030204 239700 6IP (0,6 Nm) 19,5 – 397,20 369,40 – – 84 – – 25 20 – 56 50 WOEX 030204 239700 6IP (0,6 Nm) 20 349,54 399,85 381,31 493,85 64 84 104 25 25 20 56 56 50 WOEX 040304 239700 6IP1 (1,0 Nm) 21 349,54 399,85 381,31 493,85 66 87 108 25 25 20 56 56 50 WOEX 040304 239700 6IP1 (1,0 Nm) 22 349,54 399,85 381,31 493,85 68 90 112 25 25 20 56 56 50 WOEX 040304 239700 6IP1 (1,0 Nm) 22,5 – 399,85 381,31 – – 93 – – 25 20 – 56 50 WOEX 040304 239700 6IP1 (1,0 Nm) 23 349,54 399,85 381,31 493,85 70 93 116 25 25 20 56 56 50 WOEX 040304 239700 6IP1 (1,0 Nm) 24 349,54 399,85 381,31 493,85 72 96 120 25 25 20 56 56 50 WOEX 040304 239700 6IP1 (1,0 Nm) 24,5 349,54 399,85 381,31 – 74 99 – 25 25 20 56 56 50 WOEX 040304 239700 6IP1 (1,0 Nm) 25 379,99 405,66 – 504,46 74 99 124 32 25 – 60 56 – WOEX 05T304 239700 8IP (1,3 Nm) 26 379,99 435,60 – 504,46 76 102 128 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm) 26,5 379,99 435,60 – – 78 105 – 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm) 27 379,99 435,60 – 504,46 78 105 132 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm) 28 379,99 435,60 – 504,46 80 108 136 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm) 29 379,99 435,60 – 530,92 82 111 140 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm) 29,5 – 435,60 – – – 114 – – 32 – – 60 – WOEX 05T304 239700 8IP (1,3 Nm) 30 379,99 435,60 – 530,92 89 119 149 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm) 31 379,99 435,60 – 530,92 91 122 153 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm) 32 379,99 435,60 – 530,92 93 125 157 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm) 33 379,99 435,60 – 530,92 95 128 161 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm) 34 379,99 435,60 – 530,92 97 131 165 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm) 35 379,99 435,60 – 530,92 99 134 169 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm) 36 379,99 435,60 – 530,92 101 137 173 32 32 – 60 60 – WOEX 05T304 239700 8IP (1,3 Nm) 37 395,88 468,70 – – 113 150 – 32 32 – 60 60 – WOEX 06T304 239700 10IP (2,8 Nm) 38 395,88 468,70 – – 115 153 – 32 32 – 60 60 – WOEX 06T304 239700 10IP (2,8 Nm) 39 395,88 468,70 – – 117 156 – 32 32 – 60 60 – WOEX 06T304 239700 10IP (2,8 Nm) 39,5 – 468,70 – – – 159 – – 32 – – 60 – WOEX 06T304 239700 10IP (2,8 Nm) 40 395,88 468,70 – – 119 159 – 32 32 – 60 60 – WOEX 06T304 239700 10IP (2,8 Nm) 41 395,88 468,70 – – 121 162 – 32 32 – 60 60 – WOEX 06T304 239700 10IP (2,8 Nm) 42 395,88 468,70 – – 123 165 – 32 32 – 60 60 – WOEX 06T304 239700 10IP (2,8 Nm) 43 395,88 468,70 – – 125 168 – 32 32 – 60 60 – WOEX 06T304 239700 10IP (2,8 Nm) 44 395,88 468,70 – – 127 171 – 32 32 – 60 60 – WOEX 06T304 239700 10IP (2,8 Nm) 149
