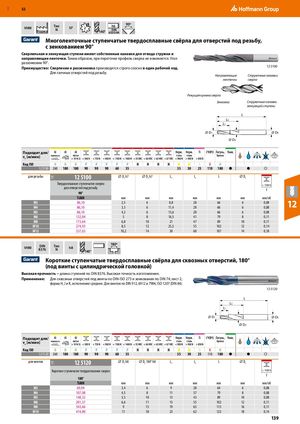

RUE 11E11E 52 VHM   Норма   TипN   h7   2   h6 90º140°   DIN 6535HA      Многоленточные ступенчатые твердосплавные свёрла для отверстий под резьбу, с зенкованием 90° Сверлильная и зенкующая ступени имеют собственные канавки для отвода стружки и направляющие ленточки. Таким образом, при переточке профиль сверла не изменяется. Угол раззенковки 90°. Преимущество: Сверление и раззенковка производятся строго соосно в один рабочий ход. 12 5100​ Для гаечных отверстий под резьбу. Направляющие Стружечные канавки ленточки сверла Режущая кромка сверла Зенковка Стружечные канавки зенкующей ступени L LC L1 ⌀ D1 ⌀ DS ⌀ D2 Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H M M S K N ​ ​ ​ ​ ​ ​ 12 5100 260 180 180 90 90 90 60 35         35 30 25 110 180 ●   ●   ○   для резьбы 12 5100 ⌀ D1 h7 ⌀ D2 h7 L1 Lc L ⌀ Ds Твердосплавное ступенчатое сверло < 1100 N для отверстий под резьбу f 90° TiAlN мм мм мм мм мм мм мм/об M3M4 86,1086,10 2,53,3 6 8,8 28611,428 6666 66 0,080,08 12 M5 86,10 4,2 6 13,6 28 66 6 0,08 M6 132,04 5 8 16,5 41 79 8 0,11 M8 173,64 6,8 10 21 47 89 10 0,11 M10 274,93 8,5 12 25,5 55 102 12 0,14 M12 337,63 10,2 14 30 60 107 14 0,18 VHM   DIN8376   TипN   h8   140°   180º     Короткие ступенчатые твердосплавные свёрла для сквозных отверстий, 180° (под винты с цилиндрической головкой) Высокая прочность − длина ступеней по DIN 8376. Высокая точность изготовления. Применение: Для сквозных отверстий под винты по DIN-ISO 273 и зенкования по DIN 74, лист 2, форма H, J и K, исполнение среднее. Для винтов по DIN 912, 6912 и 7984, ISO 1207 (DIN 84). 12 5120​ L LC L1 ⌀ D1 ⌀ DS ⌀ D2 Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H M M S K N ​ ​ ​ ​ ​ ​ 12 5120 260 180 180 90 90 90 60 35         35 30 25 110 180 ●   ●   ○   для винтов 12 5120 ⌀ D1 h8 ⌀ D2 180° h8 L1 Lc L ⌀ Ds Короткое ступенчатое твердосплавное сверло < 1100 N f 180° TiAlN мм мм мм мм мм мм мм/об M3 69,94 3,4 6 9 28 64 6 0,08 M4 107,08 4,5 8 11 37 79 8 0,08 M5 148,32 5,5 10 13 43 89 10 0,08 M6 201,37 6,6 11 15 55 102 12 0,11 M8 343,66 9 15 19 65 115 16 0,11 M10 414,80 11 18 23 62 123 18 0,14 139
