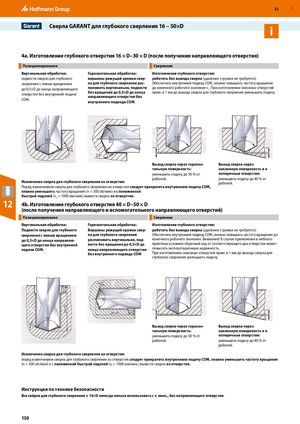

Сверла GARANT для глубокого сверления 16 – 50×D i

4a. Изготовление глубокого отверстия 16 × D–30 × D (после получения направляющего отверстия)

Позиционирование Сверление

Вертикальная обработка:Горизонтальная обработка:Изготовление глубокого отверстия:
подвести сверло для глубокоговершины режущей кромки свер-работать без вывода сверла (удаление стружки не требуется).
сверления с левым вращениемла для глубокого сверления рас-Обеспечить внутренний подвод СОЖ, плавно повышать частоту вращения
до 0,5×D до конца направляющегоположить вертикально, подвестидо конечного рабочего значения v . При изготовлении сквозных отверстий

без вращения до 0,5×D до конца прим. в 1 мм до выхода сверла для глубокого сверления уменьшить подачу.c отверстия без внутренней подачи направляющего отверстия без СОЖ.

внутреннего подвода СОЖ.

Выход сверла через горизон-Выход сверла через
тальную поверхность:наклонную поверхность и в
уменьшить подачу до 50 % отпоперечные отверстия:
рабочей.уменьшить подачу до 40 % от
Извлечение сверла для глубокого сверления из отверстия:рабочей.

Перед извлечением сверла для глубокого сверления из отверстия следует прекратить внутреннюю подачу СОЖ, плавно уменьшить частоту вращения (n = 300 об/мин) и с пониженной быстрой подачей (v = 1000 мм/мин) вывести сверло из отверстия. 12 1

4b. Изготовление глубокого отверстия 40 × D–50 × D

(после получения направляющего и вспомогательного направляющего отверстий)

Позиционирование Сверление

Вертикальная обработка:Горизонтальная обработка:Изготовление глубокого отверстия:
Подвести сверло для глубокогоВершины режущей кромкисвер-работать без вывода сверла (удаление стружки не требуется).
сверления с левым вращениемла для глубокого сверленияОбеспечить внутренний подвод СОЖ, плавно повышать частоту вращения до
до 0,5×D до конца направляю-расположить вертикально, под-конечного рабочего значения. Внимание! В случае применения в неблаго-
щего отверстия без внутреннейвести без вращения до 0,5×D доприятных условиях обратный ход от соответствующего дна отверстия может
подачи СОЖ.конца направляющего отверстияповысить эксплуатационную надежность.

без внутреннего подвода СОЖ При изготовлении сквозных отверстий прим. в 1 мм до выхода сверла для глубокого сверления уменьшить подачу.

Выход сверла через горизон-Выход сверла через
тальную поверхность:наклонную поверхность и в
уменьшить подачу до 50 % отпоперечные отверстия:
рабочей.уменьшить подачу до 40 % от

рабочей. Извлечение сверла для глубокого сверления из отверстия: перед извлечением сверла для глубокого сверления из отверстия следует прекратить внутреннюю подачу СОЖ, плавно уменьшить частоту вращения (n = 300 об/мин) и с пониженной быстрой подачей (v = 1000 мм/мин.) вывести сверло из отверстия.

f

Инструкция по технике безопасности

Все свёрла для глубокого сверления ≥ 16×D никогда нельзя использовать с v макс., без направляющего отверстия.
