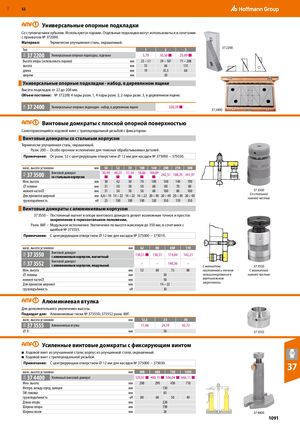

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 1090
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Универсальные опорные подкладки
Со ступенчатыми зубьями. Используются парами. Отдельные подкладки могут использоваться в сочетании
- прихватом № 372000.
| Материал: | Термически улучшенная сталь, окрашенный. | ||||
| Тип | 1 | 2 | 3 | ||
| 35A 37 2200 | Универсальная опорная подкладка, отдельно | 5,79 | 10,50 ■ | 25,89 ■ | |
| Высота опоры (исп | ользовать парами) | мм | 23–51 | 39–107 | 71–208 |
| высота | мм | 33 | 66 | 131 | |
| длина | мм | 19 | 35,5 | 68 | |
| ширина | мм | 30 |
Универсальные опорные подкладки - набор, в деревянном ящике
Высота подкладок от 22 до 208 мм.
Объем поставки: № 372200 4 пары разм. 1, 4 пары разм. 2, 2 пары разм. 3, в деревянном ящике.
37 2400 Универсальные опорные подкладки - набор, в деревянном ящике 220,39
37 2400 Винтовые домкраты плоской опорной поверхностью Самотормозящийся ходовой винт трапецеидальной резьбой фиксатором. Винтовые домкраты со стальным корпусом
Термически улучшенная сталь, окрашенный. Разм. 200 – Особо прочное исполнение для тяжелых обрабатываемых деталей.
Примечание: От разм. 52 центрирующим отверстием 12 мм для насадок № 375000 − 375030.
| макс. высота установ | ки | мм | 50 | 52 | 70 | 100 | 140 | 200 | 210 | 300 |
| 35A 37 3500 | Винтовой домкрат со стальным корпусом | 30,99 ■ | 48,23 ■ | 51,50 ■ | 58,86 ■ | 104,09 ■ | 242,51 | 188,70 | 341,97 | |
| Мин. высота | мм | 38 | 42 | 50 | 70 | 100 | 140 | 140 | 190 | |
| ⌀ головки | мм | 31 | 50 | 50 | 50 | 68 | 80 | 70 | 80 | |
| нижней части⌀ | мм | 31 | 50 | 50 | 50 | 68 | 100 | 80 | 100 | |
| Для прихватов шири | ной | мм | 6,6–14 | 14–22 | 14–22 | 14–22 | 20–40 | 20–40 | 20–40 | 20–40 |
| грузоподъёмность | кН | 25 | 100 | 100 | 100 | 120 | 350 | 170 | 350 |
нижней частью
Винтовые домкраты алюминиевым корпусом
37 3550 – Постоянный магнит в опоре винтового домкрата делает возможным точное и простое закрепление в горизонтальном положении. Разм. 88F – Модульное исполнение. Увеличение по высоте максимум до 350 мм, в сочетании шайбой № 373555.
Примечание: С центрирующим отверстием 12 мм для насадок № 375000 − 375010.
| макс. высота установ | ки | мм | 62 | 80 | 88F | 110 |
| 35A 37 3550 | Винтовой домкрат с алюминиевым корпусом, магнитный | 130,51 ■ | 138,51 | 174,84 | 142,21 | |
| 35A 37 3552 | Винтовой домкрат с алюминиевым корпусом, модульный | – | – | 140,36 | – | |
| Мин. высота | мм | 52 | 60 | 75 | 80 | |
| ⌀ головки | мм | 50 | ||||
| нижней части⌀ | мм | 50 | ||||
| Для прихватов шири | ной | мм | 14 | –22 | ||
| грузоподъёмность | кН | 30 |
С магнитом; 37 3550
Алюминиевая втулка
Для дополнительного увеличения высоты.
Подходит для: Алюминиевые тиски № 373550; 373552 разм. 88F.
| макс. высота установки | мм | 12,5 | 25 | 50 |
| 35A 37 3555 Алюминиевая втулка | 17,66 | 24,19 | 42,72 | |
| ⌀ D | мм | 50 |
Усиленные винтовые домкраты фиксирующим винтом
- Ходовой винт из улучшенной стали; корпус из улучшенной стали, окрашенный.
- Ходовой винт трапецеидальной резьбой.
Примечание: С центрирующим отверстием 12 мм для насадок № 375000 − 375030. 37
| макс. высота установки | мм | 300 | 460 | 750 | 1250 |
| 35A 37 4400 Усиленный винтовой домкрат | 329,97 ■ | 400,15 ■5 | 06,04 ■ | 666,11 ■ | |
| Мин. высота | мм | 200 | 290 | 430 | 710 |
| Интерв. между серед. шлицев | мм | 150 | |||
| SW головки | мм | 65 | |||
| грузоподъёмность | кН | 80 | 60 | 50 | 40 |
| Длина опоры | мм | 220 | |||
| Ширина опоры | мм | 190 | |||
| Ширина пазов | мм | 26 |
