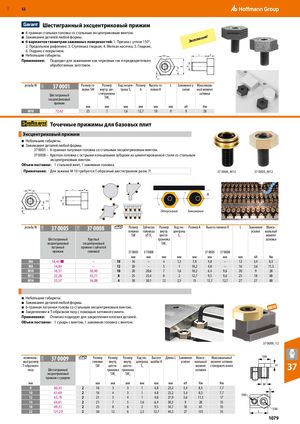

Шестигранный эксцентриковый прижим
- 6-гранная стальная головка со стальным эксцентриковым винтом.
- Зажимание деталей любой формы. 6 вариантов геометрии зажимных поверхностей: 1. Призма с углом 150°, Эксклюзив! 2. Продольное рифление, 3. Ступенька гладкая, 4. Мелкая насечка, 5. Гладкие, 6. Гладкие с покрытием.
Небольшие габариты. L H
SW1 Применение: Подходит для зажимания как черновых так и предварительно обработанных заготовок. SW M
A
S1
| резьба М | 37 0001 | Размер го- | Размер | Ход эксцен- | Размер | Высота го- | L | Зажимное у- | Максималь- | ||
| ловки SW | внутр. ше- | трика S | A | ловки H | силие | ный момент | |||||
| стигранника | 1 | затяжки | |||||||||
| Шестигранный | |||||||||||
| эксцентриковый | SW | ||||||||||
| 1 | |||||||||||
| прижим | |||||||||||
| мм | мм | мм | мм | мм | мм | кН | Нм | ||||
| M10 | 72,62 | 25 | 7 | 1,6 | 12,7 | 10 | 9 | 9 | 28 |
Точечные прижимы для базовых плит Эксцентриковый прижим
- Небольшие габариты.
- Зажимание деталей любой формы. 37 0005 – 6-гранная латунная головка со стальным эксцентриковым винтом. 37 0008 – Круглая головка с острыми кольцевыми зубцами из цементированной стали со стальным
эксцентриковым винтом.
Объем поставки: 1 стальной винт, 1 зажимная головка.
Примечание: Для зажима M 10 требуется Г-образный шестигранник разм. 7! 37 0008_M12 37 0005_M12
SW1 L H
SW M A Отпускание Зажимание S1
| резьба М | 37 0005 | 37 0008 | Размер | Зубчатая | Размер | Ход экс- | Размер A | Высота головки H | L | Зажимное | Макси- | ||
| головки | головкаа | внутр. | центрика | усилие | мальный | ||||||||
| SW | ⌀ D | шести- | S | момент | |||||||||
| Шестигранный | Круглый | 1 | гранника | 1 | затяжки |
эксцентриковый эксцентриковый SW
латунный прижим с зубчатой 1
| прижим | головкой | 37 0005 | 37 0008 | 37 0005 | 37 0008 | ||||||||
| мм | мм | мм | мм | мм | мм | мм | мм | кН | Нм | ||||
| M6 | 14,43 ■ | – | 10 | 16 | – | 4 | 1,3 | 7,8 | 4,8 | – | 12 | 3,4 | 8,5 |
| M8 | 14,84 | – | 12 | 20 | – | 5 | 1 | 10,2 | 4,8 | – | 16 | 3,6 | 11,3 |
| M10 | 16,31 | 50,40 | 10 | 20 | 20,6 | 7 | 1,6 | 10,2 | 6,4 | 9,6 | 20 | 9 | 28 |
| M12 | 22,28 | 43,71 | 8 | 25 | 25,4 | 8 | 2 | 12,7 | 9,5 | 9,6 | 25 | 18 | 88 |
| M16 | 33,57 | 56,88 | 4 | 30 | 30,1 | 12 | 2,5 | 15 | 12,7 | 12,7 | 27 | 27 | 88 |
- Небольшие габариты.
- Зажимание деталей любой формы.
- 6-гранная латунная голова со стальным эксцентриковым винтом.
- Закрепление в Т-образном пазу с помощью затяжного винта.
Применение: Отлично подходит для закрепления плоских деталей.
Объем поставки: 1 сухарь с винтом, 1 зажимная головка с винтом.
| SW 37 000912 | |||||||||||||
| номиналь- ный размер Т-образного паза | 37M 37 0009 Шестигранный эксцентриковый прижим с сухарем | Размер головки SW | Размер внутр. шести- гранника SW1 | Размер внутр. шести- гранника SW2 | Ход экс- центрика S1 | Высота шайбы H | Длина L | Зажимное усилие | Макси- мальный момент затяжки | Максимальный момент затяжки стопорного винта | H | 37 | |
| мм | мм | мм | мм | мм | мм | мм | кН | Нм | Нм | M | |||
| 8 | 60,43 | 2 | 16 | 3 | 3 | 1 | 4,8 | 23,2 | 3,4 | 8,5 | 7,7 | S1 | |
| 10 | 61,69 | 2 | 16 | 4 | 3 | 1 | 4,8 | 23,2 | 3,4 | 8,5 | 7,7 | SW2 | |
| 12 | 63,78 | 2 | 21 | 5 | 4 | 1 | 4,8 | 27,9 | 3,6 | 11,3 | 17 | ||
| 14 | 64,61 | 2 | 21 | 7 | 5 | 1,6 | 6,4 | 30,5 | 9 | 28 | 35 | ||
| 18 | 69,21 | 2 | 25 | 8 | 6 | 2 | 9,5 | 34,7 | 18 | 61 | 55 | SW1 | |
| 22 | 121,29 | 2 | 30 | 12 | 6 | 2,5 | 12,7 | 44,3 | 27 | 135 | 55 | L | |
| 1079 |
