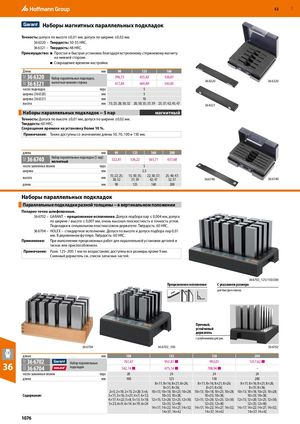

31Z31Z31Z31Z32D RUE 52 ​  Наборы магнитных параллельных подкладок Точность: допуск по высоте ±0,01 мм; допуск по ширине ±0,02 мм. 36 6320 – Твердость: 50-55 HRC. 36 6321 – Твердость: 48 HRC. Преимущество: ■ Простая и быстрая установка благодаря встроенному стержневому магниту на нижней стороне. ■ Сокращение времени настройки. Длина мм 90 125 160 36 6320 Набор параллельных подкладок, 396,73 455,82 536,01 36 6321 магнитная нижняя сторона 417,84 469,89 543,05 36 6320 36 6320 число подкладок пара 5 ширина (36 6320) мм 5 ширина (36 6321) мм 10 высота мм 15; 23; 28; 30; 32 20; 30; 35; 37; 39 25; 37; 42; 45; 47 36 6321 Наборы параллельных подкладок − 5 пар магнитный Точность: Допуск по высоте ±0,01 мм, допуск по ширине ±0,02 мм. Твердость: 60 HRC. Сокращение времени на установку более 10 %. Примечание: Также доступны со значениями длины 50, 70, 100 и 150 мм. длина мм 90 125 160 200 36 6740 Набор параллельных подкладок (5 пар)магнитный522,81 536,22 565,71 657,68 число зажимных планок пара 5 ширина мм 2,5 высота мм 15; 22; 25;30; 3215; 30; 35;37; 3922; 30; 37;42; 4725; 40; 47;52; 57 36 6740 36 6740 длина мм 90 125 160 200 ​Наборы параллельных подкладок Параллельные подкладки разной толщины − в вертикальном положении ​ Попарно точно шлифованные. 36 6702 – GARANT − прецизионное исполнение. Допуск подбора пар ≤ 0,004 мм, допуск по ширине / высоте ≤ 0,007 мм, очень высокая плоскостность и точность углов. Подкладки в специальном пластмассовом держателе. Твёрдость: 60 HRC. 36 6704 – HOLEX − стандартное исполнение. Допуск по высоте и допуск подбора пар 0,01 мм. В деревянном футляре. Твёрдость: 60 HRC. Применение: При выполнении прецизионных работ для параллельной установки деталей в тисках или приспособлениях. Примечание: Разм. 125–200: 1 мм по возрастанию; доступны все размеры кроме 9 мм. Сменный держатель см. список запасных частей. 36 6702_125/150/200 Прецизионное исполнение С указанием размера для быстрого поиска. Прочный, устойчивый держатель с углублениями для рук. 36 6704 36 6702_100 36 6702 длина мм 100 125 150 200 36 36 670236 6704 Набор параллельных 761,67­подкладок542,14 ■ 953,81 ■675,14 ■ 992,01 1257,62 ■708,94 ■– число зажимных планок пара 20 24 24 24 длина мм 100 125 150 200 8×11; 8×16; 8×21; 8×26; 8×11; 8×16; 8×21; 8×26; 8×11; 8×16; 8×21; 8×26; 8×31; 8×36; 8×31; 8×36; 8×31; 8×36; 2×5; 2×10; 2×15; 2×20; 3×6; 10×13; 10×18; 10×23; 10×28; 10×13; 10×18; 10×23; 10×28; 10×13; 10×18; 10×23; 10×28; Содержание: 3×11; 3×16; 3×21; 4×7; 4×12; 10×33; 10×38; 10×33; 10×38; 10×33; 10×38; 4×17; 4×22; 5×8; 5×13; 5×18; 12×15; 12×20; 12×25; 12×30; 12×15; 12×20; 12×25; 12×30; 12×15; 12×20; 12×25; 12×30; 5×23; 6×9; 6×14; 6×19; 6×24 12×35; 12×40; 12×35; 12×40; 12×35; 12×40; 14×17; 14×22; 14×27; 14×32; 14×17; 14×22; 14×27; 14×32; 14×17; 14×22; 14×27; 14×32; 14×37; 14×42 14×37; 14×42 14×37; 14×42 1076
