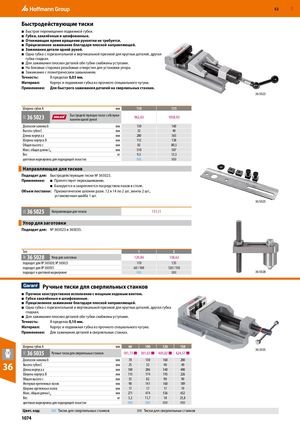

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 1073

Предыдущая страница Следующая страница

Навигация

Быстродействующие тиски

  • Быстрое перемещение подвижной губки.
  • Губки, закалённые и шлифованные.
  • Отнимающее время вращение рукоятки не требуется.
  • Прецизионное зажимание благодаря плоской направляющей.
  • Зажимание детали одной рукой.
  • Одна губка с горизонтальной и вертикальной призмой для круглых деталей, другая губка гладкая.
  • Для зажимания плоских деталей обе губки снабжены уступами.
  • На боковых сторонах резьбовые отверстия для установки упора.
  • Зажимание с геометрическим замыканием.

Точность: В пределах 0,03 мм.

Материал: Корпус и подвижная губка из прочного специального чугуна. Применение: Для быстрого зажимания деталей на сверлильных станках. 36 5023

Ширина губок A мм110135
32P 36 5023 Быстродействующие тиски с обслужи- ванием одной рукой962,631058,92
Диапазон зажима b мм130160
Высота губок C мм3240
Длина корпуса a мм280365
Ширина корпуса B мм112138
Общая высота c мм8280,5
Макс. общая длина L4 мм510587
Вес кг9,513,5
цветовая маркировка для подходящей оснастки

Направляющая для тисков

Подходит для: Быстродействующие тиски № 365023.

Применение: Препятствует перекашиванию.

  • Базируется и закрепляется посредством пазов в столе.

Объем поставки: Призматические шпонки разм. 12 и 14 по 2 шт., винты 2 шт., установочная шайба 1 шт. 36 5025

31S 36 5025 Направляющая для тисков151,11
Упор для заготовки

Подходит для: № 365023 и 365035.

Тип12
38F 36 5028 Упор для заготовки129,84138,62
подходит для № 365020; № 365023110135
подходит для № 36503560 / 100120 / 150
подходит к цветовой маркировке36 5028

Ручные тиски для сверлильных станков

  • Прочное конструктивное исполнение с мощным ходовым винтом.
  • Губки закалённые и шлифованные.
  • Прецизионное зажимание благодаря плоской направляющей.
  • Одна губка с горизонтальной и вертикальной призмой для круглых деталей, другая губка гладкая.
  • Для зажимания плоских деталей обе губки снабжены уступами.

Точность: В пределах 0,10 мм.

Материал: Корпус и подвижная губка из прочного специального чугуна.

Применение: Для зажимания деталей в сверлильных станках.

Ширина губок Aмм60100120150 36 5035
31S 36 5035 Ручные тиски для сверлильных станков181,73 ■301,63 ■405,02 ■624,57 ■
Диапазон зажима bмм70130160200
Высота губок Cмм25324040
Длина корпуса aмм169286340400
Ширина корпуса Bмм115174193226
Общая высота cмм55829090
Интервал крепежных пазовмм90141160189
Ширина крепежных пазовмм17171719
Макс. общаядлинаL4мм271474556652
Вескг3,211,71823,8
цветовая маркировка для подходящей оснастки

Цвет. код: Тиски для сверлильных станков Тиски для сверлильных станков
