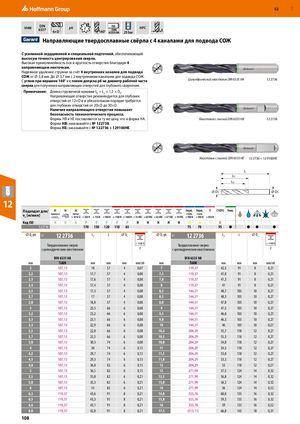

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 107

Предыдущая страница Следующая страница

Навигация

11E 11E RUE 52 VHM   DIN6537  6×D   p6   2   h6140°   DIN 6535HA  25 bar HPC   x   Направляющие твердосплавные свёрла с 4 каналами для ­подвода СОЖ С усиленной сердцевиной и специальной подточкой, обеспечивающей высокую точность центрирования сверла. Высокая прямолинейность оси и круглость отверстия благодаря 4 направляющим ленточкам. Надежное удаление стружки за счёт 4 внутренних каналов для подвода СОЖ от ⌀ 3,8 мм. До ⌀ 3,7 мм с 2 внутренними каналами для подвода СОЖ. С углом при вершине 140° и с полем допуска p6 на диаметр рабочей части Цилиндрический хвостовик DIN 6535 HA 12 2736 сверла для получения направляющих отверстий для глубокого сверления. Примечание: Длина стружечной канавки LC = L2 + 1,5 × DC. Направляющее отверстие рекомендуется для глубоких отверстий от 12×D и в обязательном порядке требуется для глубоких отверстий от 20×D до 30×D. Наличие направляющего отверстия повышает безопасность технологического процесса. Формы HB и HE поставляются за ту же цену, что и форма HA. Хвостовик с лыской DIN 6535 HB 12 2738 Форма HB: заказывайте с № 122738. Форма HE: заказывайте с № 122736 + 129100HE. Хвостовик с лыской DIN 6535 HE 12 2736 + 12 9100HE L LC L2 ⌀ DC ⌀ DS 12 Подходит для/ vc [м/мин] Код ISO N N N P P P P P H H H H H M M S K ​ ​ ​ ​ ​ ​ 12 2736       170 130 120 110 65           75 70   95 ●   ● ●   ● ⌀ DC p6 12 2736 L2 L ⌀ Ds ⌀ DC p6 12 2736 L2 L ⌀ Ds Твердосплавное сверло < 1100 N Твердосплавное сверло < 1100 N с цилиндрическим хвостовиком f с цилиндрическим хвостовиком f DIN 6535 HA DIN 6535 HA мм TiAlN мм мм мм мм/об мм TiAlN мм мм мм мм/об 2 107,13 18 57 4 0,07 7 119,37 42,5 91 8 0,21 2,2 107,13 17,7 57 4 0,08 7,5 119,37 41,8 91 8 0,21 2,3 107,13 17,6 57 4 0,08 7,8 119,37 41,3 91 8 0,21 2,4 107,13 17,4 57 4 0,08 8 119,37 41 91 8 0,21 2,5 107,13 17,3 57 4 0,08 8,2 144,31 48,7 103 10 0,27 2,7 107,13 17 57 4 0,08 8,5 144,31 48,3 103 10 0,27 2,8 107,13 16,8 57 4 0,08 8,8 144,31 47,8 103 10 0,27 3 107,13 23,5 66 6 0,08 9 144,31 47,5 103 10 0,27 3,2 107,13 23,2 66 6 0,08 9,5 144,31 46,8 103 10 0,27 3,3 107,13 23,1 66 6 0,08 9,8 144,31 46,3 103 10 0,27 3,4 107,13 22,9 66 6 0,08 10 144,31 46 103 10 0,27 3,5 107,13 22,8 66 6 0,08 10,2 204,29 55,7 118 12 0,27 3,7 107,13 22,5 66 6 0,08 10,5 204,29 55,3 118 12 0,27 3,8 107,13 30,3 74 6 0,08 10,8 204,29 54,8 118 12 0,27 4 107,13 30 74 6 0,15 11 204,29 54,5 118 12 0,27 4,2 107,13 29,7 74 6 0,15 11,5 204,29 53,8 118 12 0,27 4,5 107,13 29,3 74 6 0,15 11,8 204,29 53,3 118 12 0,27 4,8 107,13 36,8 82 6 0,15 12 204,29 53 118 12 0,27 5 107,13 36,5 82 6 0,15 13 271,99 57,5 124 14 0,32 5,5 107,13 35,8 82 6 0,21 13,5 271,99 56,8 124 14 0,32 5,8 107,13 35,3 82 6 0,21 13,8 271,99 56,3 124 14 0,32 6 107,13 35 82 6 0,21 14 271,99 56 124 14 0,32 6,3 119,37 43,6 91 8 0,21 14,8 333,76 60,8 133 16 0,32 6,5 119,37 43,3 91 8 0,21 15,8 333,76 59,3 133 16 0,32 6,6 119,37 43,1 91 8 0,21 16 333,76 59 133 16 0,32 6,8 119,37 42,8 91 8 0,21 17,5 (513,11) 66,8 143 18 0,37 108
