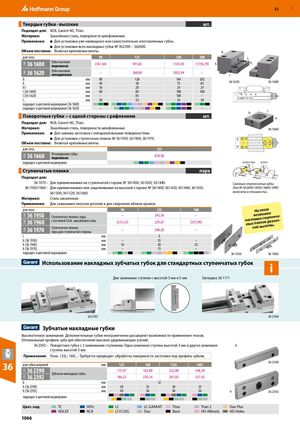

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 1065
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Твердые губки - высокие шт.
Подходит для: NC8, Garant-NC, Titan.
Материал: Закалённая сталь, поверхности шлифованные.
Применение: Для установки уже имеющихся или самостоятельно изготовленных губок.
- Для установки всех накладных губок № 362390 – 362600.
Объем поставки: Включая крепежные винты. bb
| для типа | 90 | 125 | 160 | 200 | ||
| 34A 36 1600 | Губка высокая подвижная | (761,44) | 591,83 | 1143,05 | (1750,79) h | |
| 34A 36 1620 | Губка высокая неподвижная | – | 560,04 | 1052,94 | – | |
| b | мм | 90 | 126 | 164 | 202 | |
| h | мм | 46 | 58 | 73 | 85 | |
| h1 | мм | 16 | 20 | 24 | 24 | |
| l (36 1600) | мм | 60 | 80 | 100 | 100 | |
| l (36 1620) | мм | – | 85 | 100 | – | |
| l1 | мм | 30 | 32 | 34 | 38 | |
| подходит к цветово | й маркировке (36 1600) | |||||
| подходит к цветово | й маркировке (36 1620) | – | – |
l
Поворотные губки − с одной стороны с рифлением шт.
Подходит для: NC8, Garant-NC, Titan.
Материал: Закалённая сталь, поверхности шлифованные.
Применение: Для зажима заготовок с непараллельными поверхностями.
- Для установки ступенчатых планок № 361950; 361960; 361970.
Объем поставки: Включая крепежные винты.
b l h 36 1660
| для типа 125 | |
| 34A 36 1660 Регулируемая губка подвижная 870,98 | |
| подходит к цветовой маркировке | |
| Ступенчатые планки | пара |
Подходит для: d d 36 1970 – Для привинчивания на ступенчатой стороне № 361400; 361420; 361440. Сменные ступенчатые губки 36 1950/1960 – Для привинчивания или защелкивания на высокой стороне № 361400; 361420; 361440; 361450; (для № 36 0400 / 0500 / 0600 / 0900 361500; 361520; 361660. включено в стоимость).
Материал: Сталь закаленная.
| Применение: | Для зажимания плоских деталей и для | сверления вблизи | кромок. | ||
| для типа | 90 | 125 | 160 | На заказ | |
| 34A 36 1950 | Ступенчатые планки, пара, | – | 245,56 | – | возможна а ступенча- |
| 34A 36 1960 | с системой Click, закалённая сталь | (215,53) | 229,67 | (333,90) | поставк тых планок различ- ы |
| 34A 36 1970 | Ступенчатые планки, пара для ступенчатой стороны | – | 240,26 | – | ной высот. |
| l h (36 1950) | мм мм | – | 3 35 | – | |
| h (36 1960) | мм | 16 | 20 | 25 | |
| h (36 1970) | мм | – | 15 | – | |
| подходит к цветово | й маркировке | 36 1950 36 1960 |
Использование накладных зубчатых губок для стандартных ступенчатых губок i
Две зажимные ступени с высотой 3 мм и 5 мм Заглушка 36 1171
36 2392 36 2390
Зубчатые накладные губки
Высокоточное зажимание. Дополнительные губки неограниченно расширяют возможности применения тисков. Оптимальный профиль зуба для обеспечения высоких удерживающих усилий. 36 2392 – Поворотная губка с 2 зажимными ступенями. Одна зажимная ступень высотой 3 мм и другая зажимная b ступень высотой 5 мм.
Примечание: Разм. 125L; 160L – Требуется предварит. обработка поверхности заготовки под профиль зубьев.
| для губок шириной | мм | 125 | 160 | 125L | 160L | |
| 31S 36 2390 | 115,47 | 163,80 | 222,88 | 248,38 | ||
| 31S 36 2392 | Зубчатая накладная губка | 184,23 | 270,14 | 297,83 | 337,92 | |
| b | мм | 12 | ||||
| h (36 2390) | мм | 20 | 25 | 20 | 25 | |
| h (36 2392) | мм | 40 | 50 | 40 | 50 | |
| подходит к цветовой | маркировке |
| Цвет. код: | TC | HiPo | LC | LC-GARANT | Titan | Titan 2 | Duo Plus |
| HOLEX | NC8 | LCV125G | Duo | Basic | HD-Allmatic | HD-Holex |
