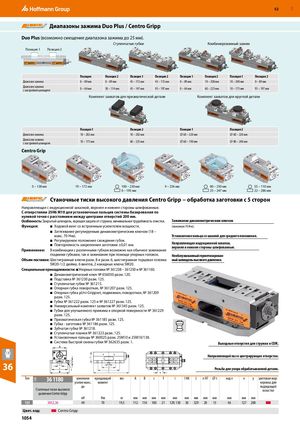

34A RUE 52 Диапазоны зажима Duo Plus / Centro Gripp Duo Plus (возможно смещение диапазона зажима до 25 мм). Ступенчатые губки Комбинированный зажим Позиция 1 Позиция 2 Позиция Позиция 2 Позиция 1 Позиция 2 Позиция 1 Позиция 2 Позиция 1 Позиция 2 Диапазон зажима 0 – 89 мм 0 – 89 мм 43 – 172 мм 43 – 172 мм 0 – 89 мм 10 – 200 мм 10 – 200 мм 0 – 89 мм Диапазон зажимас настройкой шпинделя 0 – 64 мм 50 – 114 мм 43 – 147 мм 93 – 197 мм 0 – 64 мм 60 – 225 мм 10 – 175 мм 93 – 197 мм Комплект захватов для призматической детали Комплект захватов для круглой детали Позиция 1 Позиция 2 Позиция 1 Позиция 2 Диапазон зажима 10 – 202 мм 10 – 202 мм ⌀ 60 – 220 мм ⌀ 60 – 220 мм Диапазон зажимас настройкой шпинделя 10 – 175 мм 60 – 225 мм ⌀ 60 – 190 мм ⌀ 80 – 240 мм Centro Grip 0 – 138 мм 19 – 172 мм 100 – 230 мм 9 – 256 мм 80 – 250 мм 55 – 110 мм 0 – 195 мм 25 – 247 мм 22 – 286 мм  Станочные тиски высокого давления Centro Gripp − обработка заготовки с 5 сторон Направляющая с индукционной закалкой, верхняя и нижняя стороны шлифованные. С отверстиями 25H6 M10 для установочных пальцев системы базирования по нулевой точке с расстоянием между центрами отверстий 200 мм. Особенность: Закрытый шпиндель, хорошая защита от стружки, минимальная трудоёмкость очистки. Зажимание динамометрическим ключом Функция: ■ Ходовой винт со встроенным усилителем мощности. (максимум 70 Н•м). ■ Затягивание регулируемым динамометрическим ключом (18 – макс. 70 Н•м). Установочное кольцо со шкалой для среднего положения. ■ Регулируемое положение схождения губок. ■ Повторяемость закрепления заготовки ±0,01 мм. Направляющая индукционной закалки,верхняя и нижняя стороны шлифованные. Применение: В комбинации с различными губкам возможно как обычное зажимание гладкими губками, так и зажимание при помощи упорных головок. Необслуживаемый герметизирован- Объем поставки: Шестигранные ключи разм. 8 и разм. 6, шестигранная торцевая головка ный шпиндель высокого давления. SW20-1/2 дюйма, 6 винтов, 2 накидных ключа SW20. Специальные принадлежности: ■ У порные головки № 361238 – 361250 и № 361160. ■ Динамометрический ключ № 656050 разм. 120. ■ Подставка № 361230 разм. 125. ■ Ступенчатые губки № 361215. ■ Опорная губка поворотная, № 361207 разм. 125. ■ Опорная губка pUni-Grippset, подвижная, поворотная, № 361209 разм. 125. ■ Губка № 361222 разм. 125 и № 361227 разм. 125. ■ Универсальный комплект захватов № 361345 разм. 125. ■ Губки для улучшенного прижима к опорной поверхности № 361229 разм. 125. ■ Призматическая губка № 361185 разм. 125. ■ Губка - заготовка № 361186 разм. 125. ■ Зубчатая губка № 361218. ■ Ступенчатые планки № 361223 разм. 125. ■ Установочные пальцы № 360025 разм. 25M10 и 25M10/138. ■ Система быстрой смены губки № 362635 разм. 1. Выходные отверстия для стружки и СОЖ. c Направляющий паз и центрирующее отверстие. 36 nxy Резьба для упора обрабатываемой детали. L Тип 36 1180 зажимное вращающий вес­усилие макс.моментABc f i l H8 L n H7 ⌀t ход v x y цветовая мар-кировка для до подходящей Стагочные тиски высокого оснастки давления Centro Gripp кН Нм кг мм мм мм мм мм мм мм мм мм мм мм мм 125 3852,36 40 70 19,5 112 154 100 21 129; 130 30 329 20 13 46 127 200 Цвет. код:  Centro Gripp 1054
