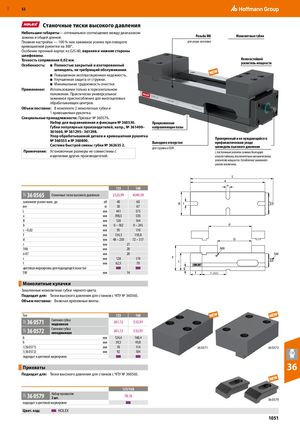

RUE 32P32P32P32P 52 ​  Станочные тиски высокого давления Небольшие габариты— оптимальное соотношение между диапазоном зажима и общей длиной. Резьба M8 Монолитные губки Плавная настройка — 100 %-ное зажимное усилие при повороте для упора заготовки кривошипной рукоятки на 360°. Особенно прочный корпус из GJS-60, верхняя и нижняя стороны шлифованы. Точность сопряжения 0,02 мм. Износостойкий Особенность: ■ П олностью закрытый и азотированный усилитель мощности шпиндель, не требующий обслуживания. ■ Повышенная эксплуатационная надежность. ■ Улучшенная защита от стружки. ■ Минимальная трудоемкость очистки. Применение: Использование только в горизонтальном положении. Практически универсальное зажимное приспособление для многоцелевых обрабатывающих центров. Объем поставки: В комплекте 2 монолитных губки и 1 кривошипная рукоятка. Специальные принадлежности: Прихват № 360579. Набор для выравнивания и фиксации № 360530. Прецизионные Губки популярных производителей, напр., № 361400– направляющие пазы 361660, № 361295– 361298. Упор обрабатываемой детали и кривошипная рукоятка№ 360555 и № 360800.Система быстрой смены губки № 362635 2.Выходное отверстиедля стружки и СОЖПроверенный и не нуждающийся впрофилактическом уходешпиндель высокого давления Примечание: Установочные размеры не совместимы с с постоянным усилием зажима благодаря изделиями других производителей. износостойкому, исключительно механическому усилителю мощности. Ослабление зажимного усилия исключено. L a n ​ 125 160 36 0565 Станочные тиски высокого давления 2523,99 4549,59 зажимное усилие макс. до кН 40 60 B I вес кг 30 67 L мм 441 573 a мм 398,5 530 B мм 126 164 b мм 0 – 182 0 – 245 d c −0,02 мм 95 110 F мм 134,5 159,8 d мм 48 – 230 72 – 317 b г мм 21 l H8 мм 20 M8 n H7 мм 20 SW r мм 128 174 F t мм 62,5 70 c цветовая маркировка для подходящей оснастки g SW мм 14 t r ±0,02 Монолитные кулачки ​ Закаленные монолитные губки черного цвета. Подходит для: Тиски высокого давления для станков с ЧПУ № 360565. Объем поставки: Включая крепежные винты. Тип 125 160 36 0571 Сменная губкаподвижная 261,12 532,93 36 0572 Сменная губканеподвижная 261,12 532,93 b мм 124,4 160,4 h мм 39,5 49,8 l (36 0571) мм 70 114 ​ 36 0571 ​ 36 0572 l (36 0572) мм 92 104 подходит к цветовой маркировке Прихваты ​ 36 Подходит для: Тиски высокого давления для станков с ЧПУ № 360565. ​ 125/160 36 0579 Набор прихватов2 шт. 78,16 ​ 36 0579 подходит к цветовой маркировке Цвет. код:  HOLEX 1051
