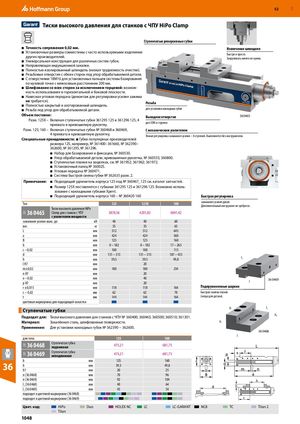

31F31F31F RUE 52 ​  Тиски высокого давления для станков с ЧПУ HiPo Clamp   Ступенчатые реверсивные губки ■ Точность сопряжения 0,02 мм. Извлечение шпинделя ■ Установочные размеры совместимы с часто используемыми изделиямидругих производителей. Быстро и просто.Закручивать ничего не нужно. ■ Универсальная конструкция для различных систем губок. ■ Направляющая индукционной закалки. ■ Полностью изолированный шпиндель (низкая трудоемкость очистки). ■ Резьбовые отверстия с обеих сторон под упор обрабатываемой детали. ■ С отверстиями 18M16 для установочных пальцев системы базирования по нулевой точке с межосевым расстоянием 200 мм. ■ Шлифование со всех сторон за исключением торцевой: возмож- ность использования в горизонтальной и боковой плоскости. ■ Навесная угловая передача (демонтаж для регулировки усилия зажима не требуется).■Полностью закрытый и азотированный шпиндель. Резьба ■ Резьба под упор для обрабатываемой детали. для установки накладных губок Объем поставки: Выходное отверстие 36 0465 Разм. 125X – Включая ступенчатые губки 361295 125 и 361296 125, 4 прихвата и кривошипную рукоятку. для СОЖ и стружки Разм. 125; 160 – Включая ступенчатые губки № 360468 и 360469, С механическим усилителем 4 прихвата и кривошипную рукоятку. Точная регулировка зажимного усилия – 8 ступеней. Выполняется без инструментов. Специальные принадлежности: ■ Губки популярных производителей размера 125, например, № 361400–361660, № 362390– 362600, № 361295, № 361296. ■ Набор для базирования и фиксации, № 360530. ■ Упор обрабатываемой детали, кривошипная рукоятка, № 360555; 360800. ■ Ступенчатые планки на защелках, см. № 361952; 361962; 361972. ■ Установочный палец № 360025. ■ Угловая передача № 360471. ■ Система быстрой смены губки № 362635 разм. 2. Примечание: ■ Подходящий удлинитель корпуса 125 под № 360467_125 см. каталог запчастей. ■ Размер 125X поставляется с губками 361295 125 и 361296 125. Возможно исполь- зование с накладными губками Xpent. ■ Подходящий удлинитель корпуса 160 – № 360420 160 Быстрая регулировка Тип 125 125X 160 зажимного усилия рукой.Дополнительный инструмент не требуется. Тиски высокого давления HiPo 36 0465 Clamp для станков с ЧПУ 3878,56 4201,82 6041,42 с усилителем мощности зажимное усилие макс. до кН 40 40 60 вес кг 35 35 65 L мм 512 512 645 a мм 424 424 560 B мм 125 125 160 b мм 0 – 182 0 – 182 17 – 263 c −0,02 мм 100 100 115 d мм 131 – 313 131 – 313 187 – 433 h мм 39,5 39,5 49,8 l1 l H7 мм 20 m±0,02 мм 180 180 234 n H7 мм 20 o −0,02 мм 40p H7мм20 ​ l 36 0469 r ±0,015 мм 118 118 164 Подпружиненные шарики s − 0,02 мм 62 62 70 Быстрая замена планок t мм 144 144 164 (опора для детали). цветовая маркировка для подходящей оснастки Ступенчатые губки ​ b l1 Подходит для: Тиски высокого давления для станков с ЧПУ № 360400; 360465; 360500; 360510; 361301. h1 Материал: Закалённая сталь, шлифованные поверхности. h Применение: Для установки накладных губок № 362390 − 362600. 36 0468 для типа 125 160 ​ I 36 0468 Ступенчатая губкаподвижная 475,21 681,75 36 0469 Ступенчатая губканеподвижная 475,21 681,75 b мм 125 160 36 hh1 мм 39,5 49,8мм2025 л (36 0468) мм 70 96 л (36 0469) мм 92 104 b l1 (36 0468) мм 40 64 h l1 (36 0469) мм 43 54 подходит к цветовой маркировке (36 0468)                           подходит к цветовой маркировке (36 0469)                         t Цвет. код:   HiPo  Duo  HOLEX NC  LC  LC-GARANT  NC8  TC  Titan 2  Titan 1048
