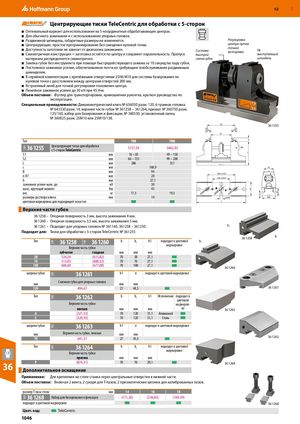

34A34A 34A34A34A34A34A 34A RUE 52 ​  Центрирующие тиски TeleCentric для обработки с 5-сторон ■ Оптимальный вариант для использования на 5-координатных обрабатывающих центрах. ■ Для обычного зажимания и с использованием упорных головок. ■ Раздвижной шпиндель, габаритные размеры не изменяются. Регулировка ■ Центрирующие, простое программирование без смещения нулевой точки. центра путем ■ Доступность заготовки не зависит от диапазона зажимания. Система■Симметричная конструкция = заготовка остаётся по центру и сохраняет параллельность. ПрипускбыстройточнойюстировкиНевыступающий материала распределяется симметрично. смены губок шпиндель ■ Замена губок без инструмента при помощи быстродействующего зажима за 10 секунд/на пару губок. ■ Постоянное зажимное усилие, обеспечиваемое почти не требующим техобслуживания раздвижным шминделем. ■ В серийной комплектации с крепёжными отверстиями 25H6 M10 для системы базирования по нулевой точке с расстоянием между центрами отверстий 200 мм. ■ Встроенный лимб для точной регулировки положения центра. ■ Линейное зажимное усилие до 30 кН при 45 Н•м. Объем поставки: Футляр для транспортировки, кривошипная рукоятка, краткое руководство по эксплуатации. Специальные принадлежности: Динамометрический ключ № 656050 разм. 120, 6-гранная головка № 643330 разм. 14, верхние части губок № 361258 − 361264, прихват № 360750 разм. 125/160, набор для базирования и фиксации, № 360530, установочный палец № 360025 разм. 25M10 или 25M10/138. S2 ​ 36 1255 S1 Тип 70K 70M h 36 1255 Центрирующие тиски для обработкис 5-сторон TeleCentric5157,54 5462,83 SW S1 мм 16 – 85 49 – 150 c S2 мм 66 – 135 99 – 200 L мм 286 351 c мм 168,9 70 B мм 94 200 ± 0.01 n H7 мм 20 126 ± 0.01 h мм 27,1 зажимное усилие макс. до кН 30 макс. крутящий моментвес Нм 45кг17,5 19,5 Bø25H6ø30H6ø12H7 5421 размеры раствора ключа мм 14 20H7 100 цветовая маркировка для подходящей оснастки L Верхние части губок ​ 36 1258 – Опорная поверхность 3 мм, высота зажимания 4 мм. 36 1260 – Опорная поверхность 3,5 мм, высота зажимания 5 мм. 36 1261 – Подходит для упорных головок № 361160, 361238 – 361250. h1 Подходит для: Тиски для обработки с 5-сторон TeleCentric № 361255 ​ 36 1258 b Тип 36 1258 36 1260Верхняя часть губкиb b1 h1 подходит к цветовой b1маркировке зубчатая гладкая мм мм мм ​ 38 534,24 (615,82) 70 38 27,1 70 513,03 (680,53) 70 70 27,1 100 688,60 (677,08) 70 100 27,1 ​ 36 1260 ширина губок 36 1261 h1 л подходит к цветовой маркировке мм Сменная губка для упорных головок мм мм ​ 120 494,67 21 48,5 ​ 36 1261 Тип 36 1262 b b1 h1 Исполнение подходит кцветовой Верхняя часть губки маркиров- мягкая мм мм мм ​ ке ​ 36 1262 A (321,53) 70 120 31,1 Алюминий S (320,93) 70 120 31,1 Сталь ширина губок 36 1263 h1 л подходит к цветовой маркировке мм Верхняя часть губки, плоская мм мм ​ 70 641,31 27 45,5 ​ 36 1263 Тип 36 1264Верхняя часть губки b b1 h1 подходит к цветовоймаркировке призма мм мм мм ​ 36 P (874,51)Дополнительное оснащение70 70 29,1 ​ 36 1264​ Применение: Для крепления на столе станка через центральные отверстия в нижней части. Объем поставки: Включая 2 винта, 2 сухаря для Т-пазов, 2 призматические шпонки для калиброванных пазов. размер Т-паза стола мм 14 16 18 36 1268 Набор для базирования и фиксации (171,36) (236,83) (169,59) подходит к цветовой маркировке ​ 36 1268 Цвет. код:  TeleCentric ▶▶ 1046
