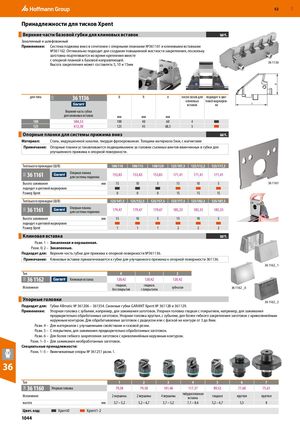

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 1043
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Принадлежности для тисков Xpent
Верхние части базовой губки для клиновых вставок шт. Закаленный и шлифованный
Применение: Система поджима вниз в сочетании с опорными планками №361161 и клиновыми вставками №361162. Оптимально подходит для создания повышенной жесткости закрепления, поскольку заготовка подтягивается во время крепления вместе с опорной планкой к базовой направляющей. Высота закрепления может составлять 5, 10 и 15мм 36 1136
H
| для типа | 36 1136 | b | h | л | число пазов для | подходит к цве- | |
| клиновых | товой маркиров- |
| вставок | ке | L | |
| Верхняя часть губки |
| для клиновых вставок | мм | мм | мм | |||
| 100 | 584,53 | 100 | 40 | 60 | 4 | |
| 125 | 612,38 | 125 | 45 | 68,5 | 5 |
Опорные планки для системы прижима вниз шт. Материал: Сталь, индукционной закалки, твердая фрезерованная. Толщина материала 5мм, с магнитами Примечание: Опорные планки устанавливаются подвешиванием за головки съемных винтов ввинченных в губки для улучшенного прижима к опорной поверхности.
| Тип/высота прокладки (Ш/В) | 100/110 | 100/115 | 100/120 | 125/107,5 | 125/112,5 | 125/117,5 | ||
| 31O 36 1161 | Опорная планка для системы поджима | 153,83 | 153,83 | 153,83 | 171,41 | 171,41 | 171,41 | |
| Высота зажимания | мм | 15 | 10 | 5 | 15 | 10 | 5 | 36 1161 |
| подходит к цветовой маркировке | ||||||||
| Размер Xpent | 0 | 0 | 0 | 1S | 1S | 1S | ||
| Тип/высота прокладки (Ш/В) | 125/147,5 | 125/152,5 | 125/157,5 | 125/177,5 | 125/182,5 | 125/187,5 | ||
| 31O 36 1161 | Опорная планка для системы поджима | 179,47 | 179,47 | 179,47 | 185,33 | 185,33 | 185,33 | |
| Высота зажимания | мм | 15 | 10 | 5 | 15 | 10 | 5 | |
| подходит к цветовой маркировке | ||||||||
| Размер Xpent | 1 | 1 | 1 | 2 | 2 | 2 | ||
| Клиновая вставка | шт. |
Разм. 1 – Закаленная и окрашенная. Разм. 0; 2 – Закаленные.
Подходит для: Верхняя часть губки для прижима к опорной поверхности №361136.
Примечание: Клиновые вставки примагичиваются к губке для улучшенного прижима к опорной поверхности 361136.
| 36 11621 | ||||||
| Тип | 0 | 1 | 2 | |||
| 31O 36 1162 | Клиновая вставка | 120,42 | 120,42 | 120,42 | ||
| Исполнение | гладкая, без покрытия | гладкая, с покрытием | зубчатая | 36 1162 0 | ||
| Упорные го | ловки | 36 11622 |
Подходит для: Губки Allmatic № 361206 – 361354. Сменные губки GARANT Xpent № 361128 и 361129.
Применение: Упорная головка с зубьями, например, для зажимания заготовок. Упорная головка гладкая с покрытием, например, для зажимания предварительно обработанных заготовок. Упорная головка круглая, с зубьями, для более гибкого закрепления заготовок с криволинейным наружным контуром. Для обрабатываемых заготовок с радиусом или с фаской на контуре от 3 до 8мм. Разм. 4 – Для материалов с улучшенными свойствами и газовой резки. Разм. 5 – С покрытием, для зажимания предварительно обработанных заготовок. Разм. 6 – Для более гибкого закрепления заготовок с криволинейным наружным контуром. Разм. 1–3 – Для зажимания необработанных заготовок.
Специальные принадлежности: Разм. 1–5 – Ввинчиваемые опоры № 361251 разм. 1.
36
| Тип | 1 | 2 | 3 | 4 | 5 | 6 | 7 | |||
| Упорная головка 36 1160 | 79,58 | 79,58 | 101,46 | 117,37 | 89,52 | 77,60 | 75,61 | |||
| твёрдосплавная | ||||||||||
| Исполнение | 2 вершины | 2 вершины | 4 вершины | гладкая | круглая | круглая | ||||
| вставка | ||||||||||
| высота | мм 3,7 – 5,2 | 5,2 – 6,7 | 3,7 – 5,2 | 7,1 – 8,6 | 5,2 – 6,7 | 5,5 | 8 |
