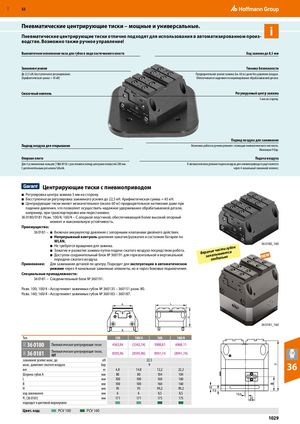

RUE 31O31O 52 Пневматические центрирующие тиски – мощные и универсальные.Пневматические центрирующие тиски отлично подходят для использования в автоматизированном произ- i водстве. Возможно также ручное управление! Высокоточное исполнение паза для губок в виде ласточкиного хвоста Ход зажима до 8,5 мм Зажимное усилие Техника безопасности До 22,5 кН, бесступенчатое регулирование. Предварительное усилие зажима (ок. 60 кг) даже без давления воздуха. (Арифметическая сумма = 45 кН) Обеспечивается надежное позиционирование обрабатываемой детали. Смазочный ниппель Регулируемый центр зажима 5 мм на сторону. Подвод воздуха для зажимания Подвод воздуха для открывания Возможна работа в ручном режиме с помощью пневматического пистолета. Максимум 9 бар. Опорная плита Подача воздуха Для 4 установочных пальцев (18k6 M16) с расстоянием между центрами отверстий 200 мм. В автоматическом режиме подача воздуха для пневмопривода осуществляется С дополнительным разъемом Schunk. через 4-канальный зажимной элемент. ​  Центрирующие тиски с пневмоприводом ■ Регулировка центра зажима 5 мм на сторону. ■ Бесступенчатая регулировка зажимного усилия до 22,5 кН. Арифметическая сумма = 45 кН. ■ Центрирующие тиски имеют незначительное (около 60 кг) предварительное натяжение даже при падении давления, что позволяет осуществить надежное удерживание обрабатываемой детали, например, при транспортировке или перестановке. 36  0180/0181 Разм. 100/4; 160/4 – С опорной пластиной, обеспечивающей более высокий опорный момент и максимальную устойчивость. Преимущество: 36 0181 – ■ Включая аккумулятор давления с запорными клапанами двойного действия. ■ Непрерывный контроль давления зажатия/разжатия и состояния батареи по WLAN. ■ Не требуется вращение для зажима.■Зажатие и разжатие зажима путем подачи сжатого воздуха посредством робота.■Доступен соединительный блок № 360191 для горизонтальной и вертикальнойпередачи сжатого воздуха.Верзханкиоаетзчыдаевслатьюинтогусябок36 0180_160 Применение: Для зажимания деталей по центру. Подходит для эксплуатации в автоматическом режиме через 4-канальные зажимные элементы, но и через боковые подключения. Специальные принадлежности: 36 0181 – Соединительный блок № 360191. Разм. 100; 100/4 –Ассортимент зажимных губок № 360135 – 360151 разм. 80. Разм. 160; 160/4 –Ассортимент зажимных губок № 360183 – 360187. A L H 36 0181_160 B Тип 100 100/4 160 160/4 36 0180 Пневматические центрирующие тиски 4363,04 (5342,74) 5908,81 6968,11 36 0181 Пневматические центрирующие тиски,IOT 8595,96 (8595,96) 8941,74 (8941,74) зажимное усилие макс. до кН 22,5 макс. давление сжатого воздуха бар 9вескг4,814,812,2 22,2 H1 36 Ширина губок A мм 80 80 104 104 L мм 100 100 160 160 B мм 100 100 160 160 H мм 95 95 99,2 99,2 ход зажимания мм 6 6 8,5 8,5 H1 (36 0181) мм 171 171 175 175 подходит к цветовой маркировке Цвет. код:  PCV 100  PCV 160 1029
