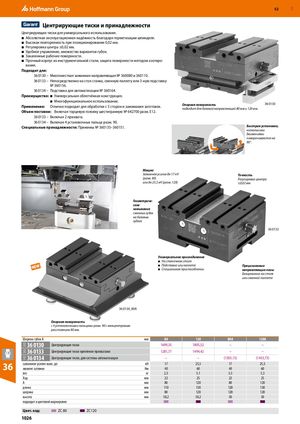

31O31O31O RUE 52 ​  Центрирующие тиски и принадлежности Центрирующие тиски для универсального использования. ■ Абсолютная эксплуатационная надёжность благодаря герметизации шпинделя. ■ Высокая повторяемость при позиционировании 0,02 мм. ■ Регулировка центра ±0,02 мм. ■ Удобное управление, множество вариантов губок. ■ Закаленные рабочие поверхности. ■ Прочный корпус из инструментальной стали, защита поверхности методом азотиро- вания. Подходит для: 36 0130 – Многоместная зажимная направляющая № 360080 и 360110. 36 0133 – Непосредственно на стол станка, сменную паллету или 3-ную подставку № 360156. 36 0134 – Подставка для автоматизации № 360164. Преимущество: ■ Универсальная облегчённая конструкция. ■ Многофункциональное использование. Применение: Отлично подходит для обработки с 5 сторон и зажимания заготовок. Опорная поверхность 36 0130подходит для базовой направляющей 80 мм и 120 мм. Объем поставки: Включая торцевую головку шестигранную № 642700 разм. E12. 36 0133 – Включая 2 прихвата. 36 0134 – Включая 4 установочных пальца разм. 90. Специальные принадлежности: Прижимы № 360135–360151. Быстрая установка, несколькими движениями поворачиваются на 90°. Мощно Зажимное усилие до 17 кН Точность (разм. 80) Регулировка центра или до 25,5 кН (разм. 120) ±0,02 мм Геометриче- ское замыкание сменных губок на базовых губках 36 0133 Универсальное присоединение ■ На станочном столе ■ Подставке или паллете Прецизионные ■ Специальном приспособлении направляющие пазы Базирование на столе или сменной паллете 36 0134_80A Опорная поверхность с 4 установочными пальцами разм. 90 с межцентровым расстоянием 80 мм. Ширина губок A мм 80 120 80A 120A 36 0130 Центрирующие тиски 1699,35 1805,52 – – 36 0133 Центрирующие тиски крепление прихватами 1281,77 1494,42 – – 36 0134 Центрирующие тиски, для системы автоматизации – – (1303,15) (1453,73) 36 зажимное усилие макс. домомент затяжки кН 17 25,5 17 25,5Нм40604060 вес кг 2,5 5,1 3,5 5,3 Ход мм 22 25 22 25 A мм 80 120 80 120 длина мм 110 130 120 130 ширина мм 80 120 120 120 высота мм 50,2 50,2 50 50 подходит к цветовой маркировке Цвет. код:  ZC 80  ZC120 1026
