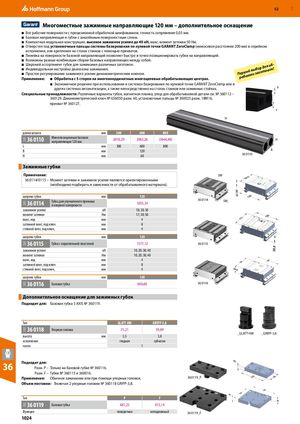

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 1023

Предыдущая страница Следующая страница

Навигация

Многоместные зажимные направляющие 120 мм – дополнительное оснащение

  • Все рабочие поверхности с прецизионной обработкой шлифованием, точность сопряжения 0,03 мм.
  • Базовая направляющая и губки с закалённым поверхностным слоем.
  • Компактная модульная конструкция, высокое зажимное усилие до 40 кН, макс. момент затяжки 50 Нм.
  • Отверстия под установочные пальцы системы базирования по нулевой точке GARANT ZeroClamp (межосевое расстояние 200 мм) в серийном исполнении, или крепление на столах станков с помощью прихватов.
  • Линейка на поверхности базовой направляющей позволяет быстро и точно позиционировать губки на направляющей.
  • Возможны разные комбинации сборки базовых направляющих между собой.
  • Широкий ассортимент губок для зажимания различных заготовок. -
  • Индивидуальная настройка диапазона зажимания.
  • Простое регулирование зажимного усилия динамометрическим ключом. Первый выбор для об

Применение: Обработка с 5 сторон на многокоординатных многоцелевых обрабатывающих центрах. работки заготовок!

  • Экономичное решение при использовании в системах базирования по нулевой точке GARANT ZeroClamp или в других системах автоматизации, а также непосредственно на столах станков или зажимных стойках.

Специальные принадлежности: Различные варианты губок, магнитная планка, упор для обрабатываемой детали см. № 360112 – 360129. Динамометрический ключ № 656050 разм. 60, установочные пальцы № 360025 разм. 18M16, прихват № 360127.

H

длина штангимм300800 600
36 0110Многопозиционная базовая
2010,29H (3646,48) 2963,26
направляющая 120 мм
Lмм300800 600
BммB 120
Hмм36 0110 60
Зажимные губки
Примечание: SW
36 0114/0115 – Момент затяжки и зажимное усилие являются ориентировочными
(необходимо подбирать в зависимости от обрабатываемого материала).
ширина губокмм120
36 0114Губка для улучшенного прижима36 0114SW
1055,341
к опорной поверхности
зажимное усилиекН10; 20; 30
момент затяжкиНм17; 30; 50
макс. ходмм4
затяжной винт, под ключмм8
стяжной винт, под ключмм4
1
ширина губокмм120

36 0115 Губка с параллельной пластиной 1577,12 36 0115

зажимное усилиекН10; 20; 30; 40
момент затяжкиНм10; 20; 30; 40
макс. ходмм4
затяжной винт, под ключмм8
стяжной винт, под ключмм4
1
ширина губокмм120

36 0116 Базовая губка 848,60 36 0116

Дополнительное оснащение для зажимных губок Подходит для: Базовая губка 5 AXIS № 360119.

ТипGLATT-HMGRIPP-3,8
36 0118Упорная головка75,2159,89
_GLATT-HM_GRIPP-3,8
высотамм 5,53,8
исполнениегладкаязубчатая
число1
36 Подходит для:
Разм. P – Только на базовой губке № 360116.
Разм. F – Губки № 360115 и 360016.
Применение: Обычное зажимание или при помощи упорных головок.36 0119_P
Объем поставки: Включая 2 упорные головки № 360118 GRIPP-3,8.
ТипPF
36 0119Базовая губка681,25815,14

Функция поворотная неподвижный 36 0119_F
