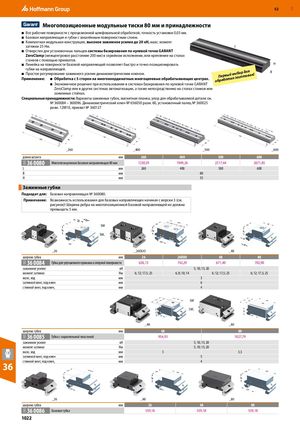

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 1021

Предыдущая страница Следующая страница

Навигация

31O31O31O31O RUE 52 ​  Многопозиционные модульные тиски 80 мм и принадлежности ■ Все рабочие поверхности с прецизионной шлифовальной обработкой, точность установки 0,03 мм. ■ Базовая направляющая и губки с закалённым поверхностным слоем. ■ Компактная модульная конструкция, высокое зажимное усилие до 20 кН, макс. момент затяжки 25 Нм. L ■ Отверстия для установочных пальцев системы базирования по нулевой точке GARANT ZeroClamp (межцентровое расстояние 200 мм) в серийном исполнении, или крепление на столах станков с помощью прихватов. ■ Линейка на поверхности базовой направляющей позволяет быстро и точно позиционировать H губки на направляющей.■Простое регулирование зажимного усилия динамометрическим ключом.Применение:■ О бработка с 5 сторон на многокоординатных многоцелевых обрабатывающих центрах.обПреарбвоытйквиызабгоортдолвяок!B ■ Экономичное решение при использовании в системах базирования по нулевой точке GARANT ZeroClamp или в других системах автоматизации, а также непосредственно на столах станков или зажимных стойках. Специальные принадлежности: Варианты зажимных губок, магнитная планка, упор для обрабатываемой детали см. № 360084 – 360096. Динамометрический ключ № 656050 разм. 60, установочный палец № 360025 разм. 12M10, прихват № 360127 _260 _400 _500 _600 длина штанги мм 260 400 500 600 36 0080 Многопозиционная базовая направляющая 80 мм 1230,59 1949,26 2317,44 2671,85 L мм 260 400 500 600 B мм 80 H мм 35 Зажимные губки ​ Подходит для: Базовая направляющая № 360080. Примечание: Возможность использования для базовых направляющих начиная с версии 3 (см. рисунок)! Ширина ребра на многопозиционной базовой направляющей не должна превышать 5 мм. SW SW1 _26 _26DUO _48 ширина губок мм 26 26DUO 48 80 36 0084 Губка для улучшенного прижима к опорной поверхности 626,13 742,29 671,40 702,90 зажимное усилие кН 5; 10; 15; 20 момент затяжки Нм 6; 12; 17,5; 25 6; 8; 10; 14 6; 12; 17,5; 25 6; 12; 17,5; 25 макс. ход мм 3 затяжной винт, под ключ мм 6 стяжной винт, под ключ1 мм 4 SW SW1 _48 _80 ширина губок мм 48 80 36 0085 Губка с параллельной пластиной 954,93 1027,79 зажимное усилие кН 5; 10; 15; 20 момент затяжки Нм 5; 10; 15; 20 макс. ход мм 3 3,5 затяжной винт, под ключ мм 5 36 стяжной винт, под ключ1 мм 4 _26 _48 _80 ширина губок мм 26 48 80 36 0086 Базовая губка 559,18 559,18 559,18 1022
