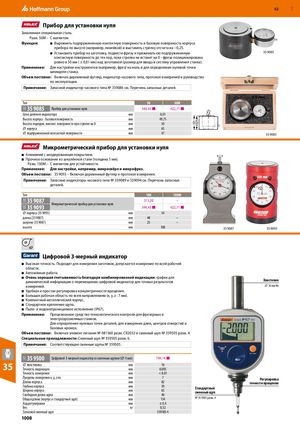

Каталог Hoffmann Group режущий и вспомогательный инструмент - страница 1007
Навигация
Каталог Hoffmann Group запасные части, оснастка и СИЗ
Каталог Hoffmann Group ручной и измерительный инструмент
Новые режущие инструменты, производственная мебель и средства защиты Hoffmann Group 2027
Каталог Hoffmann Group токарный инструмент
Производственная мебель и системы хранения Hoffmann Group 2026
Прибор для установки нуля
Закаленная специальная сталь. Разм. 50M – С магнитом
Функция: Выровнять подпружиненную контактную поверхность и базовую поверхность корпуса прибора по высоте (например, линейкой) и выставить стрелку отсчета на −0,25. Установить прибор на заготовку, подвести фрезу и прижимать ею подпружиненную 35 9085 контактную поверхность до тех пор, пока стрелка не встанет на 0 - фреза позиционирована ровно в 50 мм ( ± 0,01 мм) над заготовкой (размер для ввода в систему управления станка).
Применение: Для настройки инструментов (например, фрез) на ноль и для определения нулевой точки шпинделя станка.
Объем поставки: Включая деревянный футляр, индикатор часового типа, протокол измерений и руководство по эксплуатации.
Примечание: Запасной индикатор часового типа № 359086 см. Перечень запасных деталей.
| Тип | 50 | 50M | ||||
| 32E 35 9085 Прибор для установки нуля | 344,43 ■ | 422,71 ■ | ||||
| Цена деления индикатора | мм | 0,01 | ||||
| Высота корпуса-базовая поверхность | мм | 49,75 | 5 | |||
| Высота подпруж. контакт. поверхности при стрелке на 0 | мм | 50 | 50 49,7 | |||
| ⌀ корпуса | мм | 65 | ||||
| ⌀ подпружиненной контактной поверхности | мм | 47 | 35 9085 |
Микрометрический прибор для установки нуля
- Алюминий с анодированным покрытием.
- Прочное основание из закалённой стали (толщина 5 мм). Разм. 100M – С магнитом для устойчивости.
Применение: Для настройки, например, микросвёрл и микрофрез.
Объем поставки: 35 9093 – Включая деревянный футляр и протокол измерения.
Примечание: Запасные индикаторы часового типа № 359089 и 359094 см. Перечень запасных деталей.
| Тип | 100 | 100M | ||||
| 35 9087 | 311,20 | – | ||||
| 35 9093 | Микрометрический прибор для установки нуля | |||||
| 344,43 ■ | 422,71 ■ |
| ⌀ корпуса (35 9093) | мм | 54 | ||||
| длина (35 9087) | мм | 48 | – | |||
| ширина (35 9087) | мм | 25 | – | |||
| высота | мм | 100 | 35 9087 | 35 9093 |
IP 67
Цифровой 3-мерный индикатор
- Высокая точность. Подходит для измерения заготовок, допускается измерение по всей рабочей области.
- Автономная работа.
- Очень хорошая считываемость благодаря комбинированной индикации: график для динамической информации о перемещении; цифровой индикатор для точных результатов Хвостовик измерений. 16 мм h6
- Удобная и простая регулировка концентричности вращения.
- Большая рабочая область по всем направлениям (x, y, z : 7 мм).
- Компактный металлический корпус.
- Стандартное крепление щупа.
- Пыле- и водонепроницаемое исполнение (IP67).
Применение: Прецизионное средство технологического контроля для фрезерных и электроэрозионных станков. Для определения нулевых точек деталей, для измерения длин, центров отверстий и базовых кромок.
Объем поставки: Включая элемент питания № 081560 разм. CR2032 и сменный щуп № 359505 разм. 4.
Специальные принадлежности: Сменный щуп № 359505 разм. 6.
Примечание: Соответствующие сменные щупы № 359505.
| 31T 35 9500 Цифровой 3-мерный индикатор со смен | ным щупом (⌀ 4 мм) | 749,14 ■ |
| ⌀ хвостовика | мм | 16 |
| Точность индикации | мм | 0,005 |
| Точность измерения | мм | < 0,01 |
| Пределы измерения x, y, z по | мм | 7 |
| Длина корпуса | мм | 82 |
| Глубина корпуса | мм | 39 |
| Ширина корпуса | мм | 65 |
| Свободная длина щупа | мм | 40 |
| Общая длина (корпус и стандартный щуп) | мм | 134 |
| Ход регулировки | мм | ± 0,4 |
| Вес | кг | 0,52 |
| Запасной сменный щуп | 359505 4 |
